四、有趣的七巧板和图案设计
班级：___________________________姓名：___________________________
作业导航
通过动手操作，感悟平面图形的美.
1.请用直尺、圆规、三角尺做出如下平面图形.
图1
2.如图2，是一个半圆图形，请动手画出它的另一半.
图2
3.大家经常看到由阴、阳两部分组成，颇具神秘色彩的太极图，请画出此图.
4.五一节前，市园林部门准备在文化广场特设直径均为4米的八个圆形花坛，在内放置面积相同的两种颜色的盆栽草花，要求各个花坛内两种草花的摆设不能相同，如图4中的①、②请你再至少设计出四种方案.
5.如图5，是一个用六根竹条联接而成的凸六边形风筝骨架，考虑到骨架的稳定性、对称性、实用性等因素，请再加三根竹条与其顶点联接，设计出两种不同的联接方案（用直尺联接）.
图5
6.以“○○、△△、
”（两个圆、两个三角形、一组平行线）为条件，在下列空白处，画出一个独特且有意义的图形，并写上一两句贴切、诙谐的解说词，例如.
7.如图7，用一块边长为2
的正方形ABCD厚纸板，按照下面的作法，做了一套七巧板：作对角线AC，分别取AB、BC中点E、F，连结EF；作DG⊥EF于G，交AC于H；过G作GL∥BC，交AC于L，再由E作EK∥DG，交AC于K；将正方形ABCD沿画出的线剪开，现用它拼出一座桥（如图），这座桥的阴影部分的面积是（ ）
A.8 B.6 C.4 D.5
图7 图8
8.七巧板是我国祖先创造的一种智力玩具，它来源于勾股法，如图9①整幅七巧板是由正方形ABCD分割成七小块（其中：五块等腰直角三角形、一块正方形和一块平行四边形）组成，如图②是由七巧板拼成的一个梯形，若正方形ABCD的边长为12 cm，则梯形MNGH的周长是____cm（结果保留根号）.
9.工人师傅要将一块如图10所示的铝板，经过适当的剪切后，焊成一块正方形铝板，请在图中，画出剪切线，并将剪切后的铝板，拼成一个面积最大的正方形（保留拼接痕迹，不写画法）.
图10

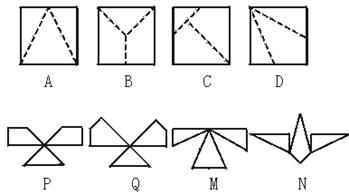

10.如图11，将标号为A、B、C、D的正方形沿图中的虚线剪开后得P、Q、M、N的四组图形，试按照“哪个正方形剪开后得到哪组图形”的对应关系填空：
图11
四、有趣的七巧板和图案设计（答案略）
