华师版七年级数学画立体图形测试
一、 选择题
1、球体的三视图是( )
A .球体的三视图是 B . 三个圆且其中一个圆包括圆心
C．两个圆和一个半圆弧
2. 图4-11中的长方体的三视图是（ ）
A 三个正方形 B 三个一样大的长方形
C 三个大小不一样的长方形但其中可能有两个大小一样。
3、图4-12中的立体图形的三视图是（
）
A 三个三角形 B 正视图和侧视图都是三角形，俯视图是在三角形和三角形内的一点。 C 正视图和侧视图都是三角形，且三角形内有一条连接顶点和对边某点的线段，俯视图也是三角形，且有三角形内的一点和三个顶点的连线。
4、图4-13中的三棱柱的三视图是（ ）
A 三个三角形 B 两个长方形和一个三角形
C 两个长方形，且长方形内有一条连接对边两点的线段，和一个 三角形。

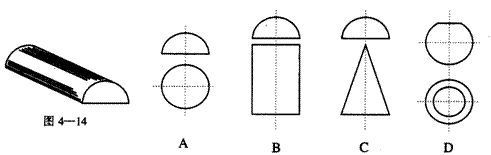

5、如图4-14是一个物体的直观图，它对应的视图为
 |

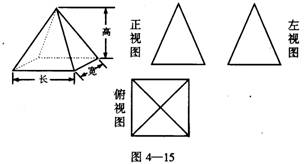

6、下面的三视图是图4-15中四棱锥的三视图，反映物体的长和高的是（ ）
A 俯视图 B 正视图
C 左视图 D 都可以
二．画图题
1、画出正方体和圆柱体的三视图。
2、按要求画出下图中的立体图形的某一视图：
3、画出下图中的立体图形的三视图。
4、画出下图中的五块小立方块的搭法的三视图。
三．解答题
1、举出两种几何体，它的正视图、左视图和俯视图全是一样的。
2、下图中是一些立体图形的三视图，请在括号内填上立体图形的名称。
3、一个物体的三视图如下图所示，试说明物体的形状。
四．探究创新乐园
1、下图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，请画出这个几何体的正视图和左视图。
2、用小立方块搭成一个几何体，使它的正视图和俯视图如下图所示，这样的几何体只有一种吗？它最多需要多少个小立方体？最少需要多少个立方体？如何摆放？
3、请你根据下图所示的物体的三视图，描述出它的形状。
4、
如下图，沿着玻璃正方体表面通过一条粗铁丝做成的折线，请画出它的三视图，并用粗线表示铁丝的位置。
【小小数学沙龙】
如图所示的是一个物体的三视图，试回答下列问题：
1、
该物体有几层高？
2、该物体的长度是多少？
3、该物体的最高部分位于哪里在？
