九年级上第四章《视图与投影》复习题
一、选择题：
1．小明从正面观察下图所示的两个物体，看到的是 （ ）
 |
2．在同一时刻，身高1.6m的小强的影长是1.2m，旗杆的影长是15m，则旗杆高为 （ ）
A、 16m B、 18m C、 20m D、 22m
3．如果用□表示1个立方体，用
表示两个立方体叠加，用■表示三个立方体叠加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是（ ）
 | |||
 | |||
4．有一实物如图，那么它的主视图（ ）
 |
A B C D
5．当你乘车沿一条平坦的大道向前行驶时，你会发现，前方那些高一些的建筑物好像“沉”到了位于它们前面那些矮一些的建筑物后面去了。这是因为 （ ）
A 汽车开的很快 B 盲区减小 C 盲区增大 D 无法确定
二．填空题：
|
|
6．小明希望测量出电线杆AB的高度，于是在阳光明媚的一天，他在电线杆旁的点D处立一标杆CD，使标杆的影子DE与电线杆的影子BE部分重叠（即点E、C、A在一直线上），量得ED＝2米，DB＝4米，CD＝1.5米，则电线杆AB长＝
7．举出生活中类似锥体的实物 ， 。（两个）；
8．如图，一几何体的三视图如右：
那么这个几何体是
；
9．一个三棱锥的俯视图是 ； 主视图 左视图 俯视图
10．如图，一几何体的三视图如右：
那么这个几何体是 ；
二．解答题：

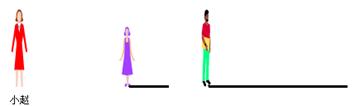

11．确定图中路灯灯泡的位置，并画出小赵在灯光下的影子；
12．画出下面实物的三视图：
 |
 |
13．为了测量校园内一棵不可攀的树的高度，学校数学应用实践小组做了如下的探索：
实践：根据《自然科学》中的反射定律，利用一面镜子和一根皮尺，设计如右示意图的测量方案：把镜子放在离树（AB）8.7米的点E处，然后沿着直线BE后退到点D，这是恰好在镜子里看到树梢顶点A，再用皮尺量得DE=2.7米，观察者目高CD=1.6米，请你计算树（AB）的高度．（精确到0.1米）
 |
14．立体图形的三视图如下，请你画出它的立体图形：
15．已知，如图8，AB和DE是直立在地面上的两根立柱.AB=5m，某一时刻AB在阳光下的投影BC=3m.
（1）请你在图8中画出此时DE在阳光下的投影；
（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长.
 |
16.画出下列图形三视图：
 | ||||||
 | ||||||
 | ||||||
 | ||||||
17．下图是底面为等腰直角三角形和等腰梯形的三棱柱、四棱柱的俯视图，尝试画出它们的主视图和左视图。
 | |||
 | |||
 | |||
 | |||
18．一个几何体的主视图和俯视图如图所示，画出这个几何体的左视图。
 | |||
 | |||
|
|
19．如图所示：大王站在墙前，小明站在墙后，大王不能让小明看见，请你画出小明的活动区域。
20．为解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为40米，中午12时不能挡光.如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处再建一幢新楼.已知该地区冬天中午12时阳光从正南方照射，并且光线与水平线的夹角最小为30°，在不违反规定的情况下，请问新建楼房最高多少米？（结果精确到1米.
，
）
 |
