| 班级： |
| 座号： |
| 姓名： |
| 满分：100分 |
| 时间：45分 |
| 得分： |
一、填空题(共38分，每空2分)
1．按图3．8—1将电池、灯泡、电线连接起来，再依次把铅笔芯(碳棒)、塑料棒、玻璃棒、橡胶棒接到A、B之间，其中能使灯泡发光的是__________________________________________________。
2．电灯泡的灯丝大多数是在开灯的瞬间被烧断的，这是因为开
灯的瞬间灯丝的________较低，灯丝的电阻_______，通过灯丝的电
流___________所造成的。
3．在市区交叉路口都安装了交通红、黄、绿灯和电子警察监控系统。如图
3．8—2为某一路口的红、黄、绿灯设施。这三只灯是_________联的。
4．我国家庭电路的供电电压是_______V；不高于_____V的电压对人体才是
安全的。
5．在如图3．8-3所示的电路中，电源电压保持不变，电阻R1=5Ω，R2=15Ω。(1)若开关S1、S2都断开时，电流表的示数为0.2 A，则电源电压是_______V；(2)若开关S1、S2都闭合时，电流表的示数为0．9 A，则通过电阻R3的电流
是__________A。
6．据报道：近几年，有许多重大火灾都是因线路连接处接触不良所造成的，教训十分深刻。线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时，该处的电阻将_________，在该接触处就会产生局部过热升温，接触处的电阻又将随着温度的升高而__________，
从而形成电热的逐步积累和恶性循环，以致引发火灾。(选填“减小”、“增大”或“不变”)
7．家庭电路里的电视机、电冰箱、电灯等用电器的连接方式是______联；开关和被控制的用电器是_____联；为了防止因漏电而出现的触电事故，家用洗衣机的外壳一定要__________。
8．在如图3．8—4所示的电路中，电源电压为3．0 V，开关闭合后，电流表和电压表的读数分别是0．10 A和2．0 V，则通过Rz的电流是______A，R2两端的电压是_______V，R1的电阻是______Ω。
9．学校实验室有一只标有“lO Ω l A”字样的指示灯和一只标有“20Ω 1 A”字样的滑动变阻器，一位同学把它们并联后接到电路中。
指示灯正常工作的电压是______V，此时干路中允许通过的最大电流为_____A。
二、选择题(共18分，每小题2分)
10．如图3．8-5所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较这两段导体两端的电压及通过它们的电流的大小，有( )。
A．UAB> UBC，IAB<IBCc B．UAB<UBC，IAB=IBC
C．UAB>UBC，IAB=IBC D．UAB=UBC，IAB<IBC

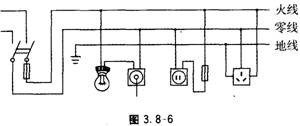

1 1．在如图3．8—6所示的家庭电路中，有两个器件连接错误，它们是( )。
A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔断器的二线插座
C．带开关的灯泡和三线插座
D．闸刀开关和三线插座
12．如图3．8—7所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是( )。
A．A、D B．B、C
C．A、B D．C、D

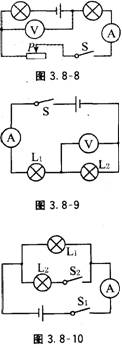

13．在如图3．8—8所示的电路中，电源电压和灯泡电阻保持不变，闭合开关s，将滑动变阻器的滑片P向右移动，则( )。
A．电流表的示数增大，电压表的示数减小
B．电流表的示数减小，电压表的示数增大
C．电流表的示数增大，电压表的示数增大
D．电流表的示数减小，电压表的示数减小
14．如图3．8-9所示，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。如果电路中只有一处故障，则故障可能是( )。
A．电灯L1断路 B．电灯L2断路
C．电灯L1短路 D．电灯L2短路
15．在如图3．8—10所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光。当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是( )。
A．灯L1变亮，电流表的示数变小
B．灯L1的亮度不变，电流表的示数变小
C．灯L1变亮，电流表的示数不变
D．灯L1的亮度不变，电流表的示数不变
16．居民楼的楼道里，夜间只是偶尔有人经过，楼道灯总是亮着将造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无人走
动时自动断开。图3．8—11各电路中，属于楼道灯电路的是( )。
17．图3．8—12是一位同学研究串联电路电流、电压特点的电路图。当闭合开关S时，灯L1亮，灯L2不亮，电流表A和电压表V均有示数，则故障的原因可能是( )。
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
18．在如图3．8—13所示的电路图中，能用电压表正确测出灯L-两端电压的是( )。
三、实验、探究题(共20分)
19．(4分)在“探究导体电阻大小与哪些因素有关”的实验中，采用了控制变量的方
法。下表是某实验小组在实验中所用导体的相关物理量的记录。
| 导体编号 | 甲 | 乙 | 丙 | 丁 |
| 长 度／m | 1.0 | 1．O | 1.0 | 0.5 |
| 横截面积／mm2 | 1.2 | 1.2 | 2.4 | 1.2 |
| 材 料 | 镍铬丝 | 锰铜丝 | 镍铬丝 | 镍铬丝 |
(1)要探究导体电阻大小与长度是否有关时，应选用____________两根导体(选填导体编号)；
(2)要探究导体电阻大小与横截面积是否有关时，应选用____________两根导体(选填导体编号)。
20．(16分)在做“测定电阻阻值”的实验中：
(1)小明根据如图3．8—14所示的电路图，将图3．8—15中的实验器材连接成实验电路。同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接。①请你在接错的那根导线上打“×”；②另画一根导线，使电路连接正确；③如果不改接这根导线，对实验的影响是：_______________________________________________。
(具体说明是什么影响)
(2)小明将电路改接正确后，合上开关，调节滑动变阻器的滑片到某位置时，电压表和电流表的示数如图3．8—16所示，则电压表的读数是_______V，电流表的读数是_______A，被测电阻R。的阻值是_______Ω。
(3)小明和小亮为他俩在全班首先获得测量结果而高兴，准备整理实验器材结束实验。你认为他们的实验真的结束了吗?你会给他们提出什么建议呢?
①写出你的建议：
②你提出这个建议的目的是：_____________________________________________ 。
四、计算题(共24分)
21．(12分)如图3．8—17所示，电源电压保持不变，电阻R1=30Ω，电流表A1的示数为0．4 A，电流表A2的示数为0．8 A。求电源电压和R2的阻值。
22．(12分)在如图3．8—18所示的电路中，R1=l0Ω。当开关S闭合时，电流表的示数为0．2 A，电压表的示数为4 V。求：(1)电源电压；(2)R2的阻值。
