中考物理图片归纳试题集

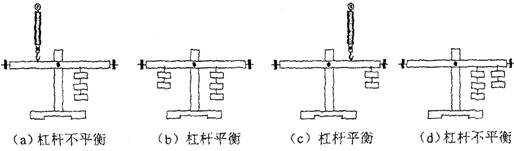

1．如图1所示，某小组同学研究当杠杆受到竖直方向两个力的作用下保持平衡时，这两个力的方向应具备怎样的条件。他们先调节杠杆水平平衡，再利用弹簧秤、钩码分别在杠杆支点的同侧或异侧施加作用力，并改变力的大小使杠杆平衡，发现有时无论怎样改变力的大小都无法使杠杆平衡，如图5中的(a)(b)和(c)(d)两种情况。
图1
(1) 观察比较(a)、(b)两图，可得出的初步结论是
_________________________________________________________________；
(2) 观察比较(c)、(d)两图，可得出的初步结论是
_________________________________________________________________。
2．某同学通过实验研究光在不同介质间传播时的特点。他利用一束光在空气、水和玻璃中分别做了三次实验，设法测出并记录了三次实验的现象如图2a、b、c所示。为了进一步研
究，他又通过查阅相关资料，知道光在这三种介质中传播时的速度关系为v空气>v水>v玻璃。
请根据实验现象及相关条件，归纳得出初步结论。
（1）分析a或b或c图可说明：_________________________________________________；
（2）综合分析a和b和c三图及查阅的相关资料可知：______________________________
_______________________________________________。
图2 图3
3．某同学通过实验研究液体内部压强与哪些因素有关，在两个相同的圆筒里分别灌满水和盐水，在两圆筒的相同高度处分别开有相同的小孔，各个小孔喷出液体的情况如图3所示，
（1） 观察图3（a）或（b）可知：_______________________________________；
（2） 比较图3（a）和（b）可知：_______________________________________。
4．某同学通过实验研究物体运动与受力的关系。在光滑水平桌面上放一小车，其两端通过细绳悬挂重力相等的两个钩码，物体静止，如图4（a）所示。在同样的受力情况下，小车也可向左做匀速直线运动，如图4（b）所示。当小车向左做匀速直线运动时，用手竖直向上托住左侧的钩码后，发现小车将继续向左运动一段距离，如图5（c）所示。
（1）分析比较图4（a）（b）可以得到：当一个物体只受两个力的作用，且这两个力大小相等、方向相反并作用在同一条直线上时， 。
（2）分析比较图 可以得到：物体具有保持原来运动状态的性质。
(a) (b) (c)
图4

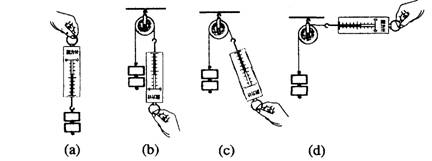

5．某同学研究定滑轮的使用特点，他每次都匀速提起钩码，研究过程如图5所示，请仔细观察图中的操作和测量结果，然后归纳得出初步结论。
（1）比较(a)、（b）两图可知 ；
（2）比较（b）、(c)、(d)三图可知 。
图5
6．某同学通过实验研究运动物体受到的阻力对物体运动状态改变的影响。他在水平桌面上分别铺上粗糙程度不同的毛巾、棉布和木板，让小车自斜面顶端同一高度从静止开始滑下，观察到小车在不同表面运动的距离不同，且S1< S2 < S3，如图6（a）、（b）和（c）所示。请根据实验现象及相关条件，归纳得出初步结论。
（1）分析比较图5（a）、（b）和（c）可得：__________________________________
___________________________，速度减小得越慢。
（2）由上述实验推论可得：如果小车不受阻力，_______________________________。

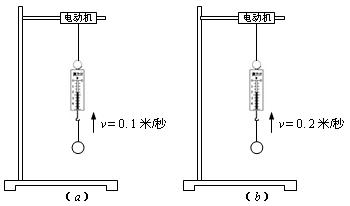

7．某同学用图7所示的装置研究匀速提起重物时，重物所受拉力的特点。他每次都用电动机匀速提起同一重为2牛的小球，并用弹簧测力计测出小球所受的拉力大小。请仔细观察图中的现象和测量结果，然后归纳得出初步结论。
（1）观察图7（a）或（b）可知：________________________________________________；
（2）比较图7（a）和（b）可知：________________________________________________。
图7
8．某同学研究动滑轮的使用特点，他每次都匀速提起钩码，研究过程如图8所示，请仔细观察图中的操作和测量结果，然后归纳得出初步结论。已知动滑轮的重为0.2牛。
（1）比较（a）、（b）两图可知：__________________________________________________；
（2）比较（b）、（c）、（d）三图可知：_______________________________________________。
图8
9．某同学通过实验研究物体受力情况与运动状态之间的关系。他在弹簧秤下悬挂一个2牛的钩码，拉动钩码作直线运动，如图9所示，弹簧秤同时显示了钩码在各种运动情况下受到的拉力。请根据实验现象及相关条件，归纳得出初步结论。
（1）由图10（a）、（b）、（c）可知：______________________________________；
（2）由图10（d）和（e）可知：_________________________________________。

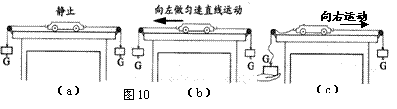

11．某同学通过实验研究物体运动与受力的关系。在光滑水平桌面上放一小车，其两端通过细绳悬挂重力相等的两个钩码，物体静止，如图10（a）所示。在同样的受力情况下，小车也可向左做匀速直线运动，如图10（b）所示。当小车向左做匀速直线运动时，用手竖直向上托住左侧的钩码后，发现小车最终会向右运动，如图10（c）所示。
（1）分析比较图10______________可以得到：当一个物体只受两个力的作用，且这两个力大小相等、方向相反并作用在同一条直线上时，物体将静止或做匀速直线运动。
（2）分析比较图10（b）和（c）可以得到：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
 |
11．某同学为了研究漂浮在液面上的物体浸入液体中体积的大小与哪些因素有关？为此，他用密度相同但体积不同的A、B两块实心物块，分别放在甲、乙两种液体中进行实验。已知甲液体的密度大于乙液体的密度，实验过程如图11所示，请根据实验现象及相关条件，归纳得出初步结论。
（1）由图11（a）和（b）可知：_________________________________________________。
（2）由图11（a）和（c）可知：_________________________________________________。
 |
12．某同学研究动滑轮的使用特点，他每次都匀速提起钩码，研究过程如图12所示，请仔细观察图中的操作和测量结果（不计滑轮的重力），然后归纳得出初步结论。
1）、比较A、B两图可知：_______________________________________________。
2）、比较B、C两图可知：________________________________________________。
|
图12

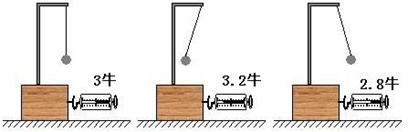

13．某同学通过实验研究物体运动状态与受力情况之间的关系。他设法测得木块与水平面之间的滑动摩擦力大小为3牛，用弹簧秤拉动木块使木块在水平面上以如图13（a）、（b）、（c）三种方式运动。观察弹簧秤的示数(图中已标示)和木块上方竖直悬挂小球的不同现象，可以归纳得出的初步结论：
（1）由图13（a）可知： ；
（2）由图13（b）、（c）可知： 。
|
14、右图所示的自行车，从它的结构和使用来看，它应用了哪些物理知识。
例：轮胎和脚蹬做有凹凸不平的花纹是为了增大摩擦，再举两例：
1、
2、 。
15、在上海市城市规划展示馆中，有一浦东机场的建筑模型，该模型的俯视示意图如图15 所示，该模型包含了机场一期（已建）与二期（待建）的整体结构，两者是轴对称的，由于模型占地面积为L×2b，而展出场地只有L×b，制作者设计了一个巧妙的办法解决了这个问题，请仔细观测图 ，你认为图中A是_______________,假如二期建成后，一名乘客应在二期的登机楼C处登机，但由于他跑错了方向而到了一期的登机楼B处，已知连接BC两处的自动扶梯的速度为v，则他站在自动扶梯上从B处到C处，所需时间为___________。
16、阅读短文，回答问题
汽车刹车之后

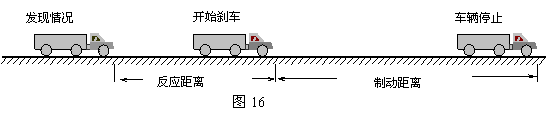

现代社会汽车大量增加，发生交通事故的一个重要原因是遇到意外情况时车不能立即停止，司机从看到情况到肌肉动作操纵制动器来刹车需要一段时间，这段时间叫反应时间；在这段时间里汽车保持原速前进一段距离，叫反应距离.从操纵制动器到汽车停下来，汽车又前进一段距离，这段距离叫做制动距离.如下图.
下面是一个机警的司机驾驶一辆保养得很好的汽车在干燥的水平公路上以不同的速度行驶时，测得的反应距离和制动距离.
| 速度（km/h） | 反应距离（m） | 制动距离（m） |
| 40 | 7 | 8 |
| 50 | 9 | 13 |
| 60 | 11 | 20 |
| 80 | 15 | 34 |
| 100 | 19 | 54 |
（1）汽车在正常行驶时，车轮与地面的摩擦是____________摩擦。刹车后由于_________，汽车还会继续向前滑行一段距离；在此过程中车轮会发热，是用_________的方法来增加车轮的内能。
（2）利用上面的数据，算出该司机的反应时间大约是________s。
（3）分析上表数据，可知影响汽车制动距离的主要因素是____________。
（4）为了提醒司机朋友在雨雪天气里注意行车安全，在高速公路旁设置了"路滑，减速慢行"的警示牌.请简要说明这句话的物理道理是：__________________________________。

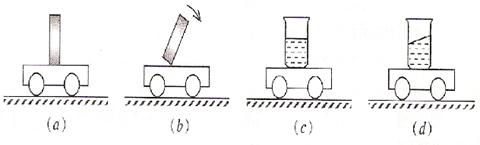

17、如图 17(a) 所示，木块与小车一起做匀速直线运动，当小车的运动状态发生变化时，木块的状态如图 17(b) 所示。把木块换成盛有水的烧杯，重复上述过程，烧杯中水面的状态分别如图17(c) 和 (d) 所示。
图17
由图17(a)、(b)或图17(c)、(d)可知：小车运动状态变化的可能情况是
( 请将两种可能的情况填写完整 )。得到上述结论是利用了木块和水都具有 的性质。

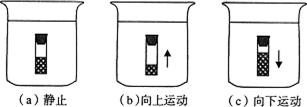

18、某同学通过实验研究物体受力情况与运动状态之间的关系。他设法测得密闭小瓶浸没在水中时所受浮力为l牛，然后装入适量的细砂，将总重为l牛的小瓶浸没在水中后放手，其运动状态如图18(a)所示；接着他两次调整瓶内细砂的质量，重复上述实验，分别如图18(b)和(c)所示。请根据实验现象及相关条件，归纳得出初步结论。
图18
(1) 由图18(a)可知：_______________________________________________________
(2) 由图18(b)和(c)可知：__________________________________________________。
19、如图19所示，用力拉同一根锯条，使其发生图中A、B、C、D四种形变，其中F1＝F3＝F4＞F2。则：
(1)
分析比较A、B两图，可知__________________
__
。
（2）分析比较A、D两图，可知______________________
______________________________。
图19
20、如图20所示，瓶中装有一定量的水，竖直放置时[20(a)]，水对瓶底的压强为PA，若将它竖直倒置[图20(b)〕，水对瓶盖的压强为PB，且PB>PA。根据这个事实，可以得出的结论是_________________________________________________________________。
图20 图21
21、图21(a)、(b)表示了力的作用效果，其中图21(a)主要表示力能使物体_____________________ _；
图21(b)主要表示力能使物体______________。
22、图22(a)(b)两图分别表示比较运动员游泳快慢的两种方法，其中图(a)表明__ _______ _
。
图(b)表明___________________________ _。
图22
 |
23、小王同学在研究光的折射规律时根据实验现象画出了如图 23所示的a、b、c三图，根据图中所示现象，可以得到的初步结论。
（1）分析a或b或c得到 。
（2）分析a和b得到 。
（3）分析b和c得到 。
24、某同学用三个材料相同而厚度不同
的凸透镜来研究它们对平行光的作用。
研究过程如图24中（a）、（b）、(c)所示。
请仔细观察装置和实验现象，然后归纳
得出初步结论：
（a）
(b)
(c)
(1) ；
(2) 。
25、图25中，（A）是电学中常用的测量仪表，（B）是该仪表刻度盘的放大图，请仔细观察这个仪表，并结合已学过的知识，学出观察的结果。
（1）它是 表；
（2）它有 个接线柱 个量程；
（3）当接“-”和“0.6”两接线柱时，
最小刻度是 ，量程是 ； 图25 （A）
（4）当接“-”和“3”两接线柱时，
；
现在的读数是 。
图25（B）

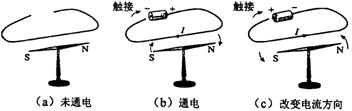

26、某同学利用如图26所示装置研究磁与电的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论。
（1）比较(a)、(b)两图可知：________________________________________________；
（2）比较(b)、(c)两图可知：________________________________________________。
图26

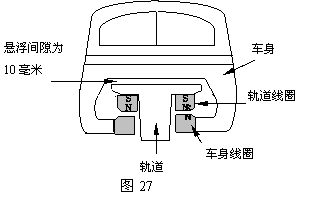

27、2002年12月31日举世瞩目的上海磁悬浮列车线首次试运行，它是世界上第一条投入商业运营的磁悬浮列车线，它采用的是先进的常导磁悬浮技术，使列车稳稳地悬浮在轨道上方约10毫米处高速运行，请你根据所学过的物理知识并观测图27 后判断：要使列车悬浮起来，车身线圈的上方应该是_____极（选填“N”或“S”），当列车悬浮在轨道上方后，车身线圈与轨道线圈之间的相互作用力和______是一对平衡力，列车利用_______________的原理将车身托起，这就大大减小____________阻力，使列车高速运行。
