作图专题
一、
热学部分
1、有一位同学的体温为38.7ºC,请在图1中标出水银柱的位置。
二、 光学部分

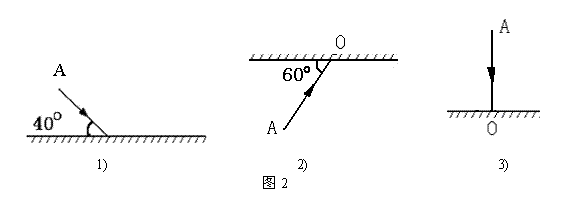

1、如图2所示，光线沿A射到一平面镜，请画出反射光线，在图中标出标出反射角。并请指出入射光线偏转的度数。
答：入射光线偏转的度数分别为1) 2) 3) 。
 |
2、 在图3中，根据反射光线OB画出入射光线AO，并标出入射角。
图3
3、 在图4中，根据入射光线或反射光线完成各光路图。
 |
图4
4、如图5所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置。
5、如图6所示，S为发光点，S’为它在平面镜中的虚像。请在图上画出平面镜位置。
图5 图6
7、请用对称法画出图7中物体在平面镜中的像。
图7

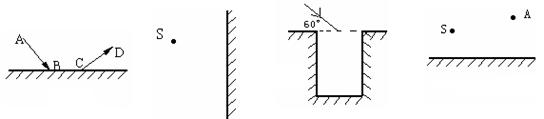

8、如图8，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置。
9、如图9，S是平面镜前一点光源，请在图中画出能在平面镜中看到S点的像的范围。
10、如图10所示，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数应等于____。
图8 图9 图10 图11
11、如图11，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。
12、如图12所示，光线从水中射入空气，试画出折射光线的大致方向，标出折射角。
13、如图13所示，光线从空气中射入水中，试画出折射光线的大致方向。
图12 图13
14、如图14所示是光从水中的A点射向空气的两条光线,请在图中画出对应的折射光线,要求光线的确传播放向大致合理.
图14
15、根据凸透镜和凹透镜的性质,完成以下光路图
 |  | ||
图15
16、根据图16中各图光线通过透镜前后的方向，画出适当的透镜。
 | |||
 | |||
图16
17、在图17各图中，根据已给出的入（出）射光线及透镜的类型，分别画出它们的出（入）射光线。
（a） (b)
(c) (d)
图17
18、一束光线经某光学元件后的出射光线如图18所示，请在方框内画出你所学过的两种光学元件。
 |
图18
19、物体AB放在凸透镜前距光心1.5f处，请在图19中画出AB的像A’B’，要求表示出像的大致位置及像的性质。
 |
图15
20、在图20中的凸透镜主轴上，画出物体AB（用 表示）和它的像A’B’，使之成为一个照相机的成像示意图。
图20
三、 力学部分
1、一个重100牛的物体放在水平地面上保持静止，如图1，用力的图示法画出物体所受重力。
2、如图2所示，木块的重力为3牛，放在水平地面上，请用力的图示法画出物体所受支持力。

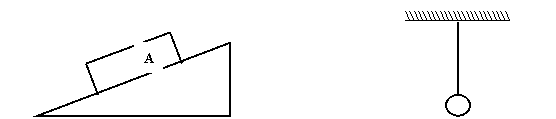

3、用力的图示法在图3中画出重力为15牛的物体A所受重力。
4、一个小球悬挂在一根细线下，细线对小球的拉力为6牛，请用力的图示法画出小球所受的拉力。
 |
图3 图4
5、 如图5静止放在水平地面上的木块重12牛，用力的图示作出木块对地面的压力。
6、 如图6所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的图示作出墙壁所受的压力。
|
a) 静止在斜面上的木块重30牛，对斜面的压力为18牛，试用力的图示法在图23中画出这两个力。
7、 用50牛的水平向右的力F在P处推小车，在图7中用力的图示法画出力F。
|
8、 一辆小车受到与水平地面成30º斜向右上方的15牛的拉力的作用，在图8中用力的图示法画出这个拉力。（作用点在A点）

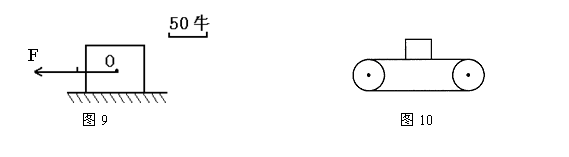

9、 物体M在水平方向受平衡力作用，已知一个力F如图9所示，试画出另一个在水平方向的力的大小和方向。
a) 自动化生产线上，常用传送带传送工件。如图所示，一个工件与传送带一起以0.2米／秒的速度水平向右匀速运动，不计空气阻力，请在图中画出工件受力的示意
10、自动化生产线上，常用传送带传送工件。如图10所示，一个工件与传送带一起以0.2米／秒的速度水平向右匀速运动，不计空气阻力，请在图中画出工件受力的示意图。

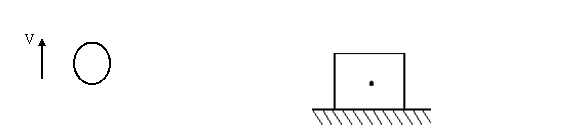

11、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图11中作出该球受力的图示。
12、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的图示法在图中画出该物体的受力图。
 |
图11 图12
13、如图13所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。请用力的图示法在图中画出物体受到的摩擦力f（f的作用点画在O点）
14、如图14所示为一质量为2千克的木块漂浮在液面上静止时的情况，请在图中用力的图示法画出木块受的浮力。
|
图13 图14
15、一重为2牛的小球悬浮在水中，用力的图示在图15中画出小球所受的浮力。
图15 图16
16、如果将上题中的小球投入盛有酒精或盐水的容器中,请在图16(a)(b)中分别画出小球静止时的大致位置
17、请分别画出下列各图中杠杆的动力臂和阻力臂。
|
图17
18、下面两图,杠杆在力F1 F2的作用下处于静止状态, L2是F2的力臂.在图中画出力F1的力臂L1以及阻力F2,
图32
19、如图19所示，均匀铁棒与地面成角倾斜着，在Ａ端用一个最小的力拉住铁棒使之静止，请在图中画出最小的拉力Ｆ和铁棒的重力力臂。

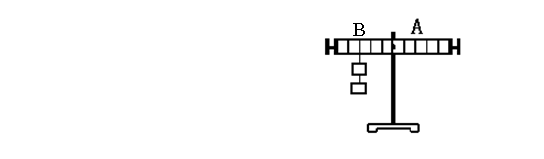

20、如图20所示，杠杆在B点处挂了两个相同的钩码，要使杠杆平衡，应在A点处（2格）挂几个相同的钩码？请在图中画出。
 |
图19 图20
21、某起重机臂上的一点C吊着一个物体，B点被钢丝AB拉着，拉力为F1，机臂可绕O点转动，如图21所示，试在图中画出阻力F2、动力臂L1和阻力臂L2。
22、物体甲重40牛，物体乙重70牛，如图22所示，两物体都静止，请用力的图示画出甲物体所受的力和乙物体对水平桌面的压力。
图21 图22
23、重30牛的铅球被投出后在空中飞行(如图)。请在图23中画出重力的图示
图23 图24 图25
24、如图24放在光滑水平桌面上的物体，受到水平向右10牛的拉力和水平向左2牛的拉力。用力的图示法画出物体在水平方向所受的合力。
25、如图25重3牛的小球浸没在水中时受到5牛的浮力上浮在图中用力图示法表示此时小球受到的合力。
四、电磁部分
1、如图1所示，在 中填入电压表、电流表符号，使两个小灯都能发光。
1）
2）
3）
4）
5）
6）
7)
8)
图1
2、在图2中要使电阻R1R2串联，请在圆圈中填入相应的电表符号
3、在图3要使电阻R1R2并联，请在圆圈中填入相应的电表符号
图2 图3
4、在图4中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，分别填入电路的空缺处填进后要求L1、L2并联，都能正常发光。
5、在图5中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，分别填入电路的空缺处填进后要求L1、L2串联，都能正常发光。
图4 图5
6、在图6 中填入电压表、电流表符号，要求两个小灯都能发光，电压表测L2的电压。
7、图7中空缺处分别填入电源、电流表及电键，要求电流表测L2的电流,电键只控制L1。
图6 图7
8、在图8中，根据电路图，以笔线代替导线，把元件对应地连接起来，组成电路。要求做到导线不交叉、不破线。
|
9、在图9中添两根导线，使两灯并联，电流表测干路电流
10、在图42电路中补画两根导线，使电键控制两盏灯，且电键闭合后电流表只测量灯L2的电流。
图9 图10
11、如图11所示的电路中，有两根导线尚未连接，请用笔线代替导线补上，补上后要求：(1)L1与L2并联；
(2)电流表测L1的电流，电键控制L2。
12、在图12中用“×”去掉一根导线，再用笔画线补上一根导线，使电键同时控制灯Ll和L2，电流表测干路电流。
图11 图12
13、在图13中补上两根导线，使两灯并联，电键控制两盏灯，电流表只测L1的电流强度（导线不要交叉）
14、将图14中的滑动变阻器接入电路中。使变阻器滑片P向右滑动时，电流表和电压表的示数都变小。
图13 图14
15、在图15中将两根未连接的导线接到滑动变阻器上，使得滑片向右移动时，灯变亮。
16、在图16中填入一根导线，使滑动变阻器的滑片向左移动时，电压表的读数变小。
图15 图16
17、在如图17所示的电路中，有两根导线未连接，请用笔线代替导线补上，补上后要求：
电键闭合后，当滑动变阻器的滑片向右移动时，电流表的读数变小，灯的亮度不变。
18、图18中的电路连线中缺两根导线，请用笔线代替导线补上，且满足当滑动变阻器的滑片向右移动时电流表的读数变大，电压表的读数变小。
图17 图18
19、在图19中根据磁感线方向标出条形磁铁、蹄形磁铁的N极和S极。
20、根据图20中小磁针的位置，标出甲、乙两条磁铁的N极和S极。
|
图19 图20
21、在图21中标出通电螺线管的N、S极。
|
22、在图22中，标出通电螺线管的N、S极和磁感线的方向。
23、在图23中，请根据图中磁感线的方向标出通电螺线管的N、S极及电源的正，负极。
| ||||
 | ||||
图22 图23
24、根据图24中小磁针的指向，在图中标出通电螺线管的N、S极；线圈中电流的方向及电源的正、负极。
|
图54 图55
24、在通电螺线管附近一个小磁针静止时N极所指的方向如图56所示，请在图中标出电源的正负极。

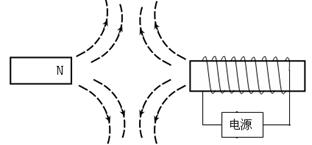

25、如图25所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N、S极电源的正负极。
图25
26、如图26所示，标出通电螺线管旁条形磁体的N、S极和图中磁感线方向。
27、图27是一个不完整的电路图，图中箭头表示电流方向，图中空白处是电路元件的位置。要求在每个图的空白处分别填上电路元件符号，其中包括：电池组一个，电压表一只，电流表一只，其余为灯泡。
图26 图27
28、在图中，根据电源的正负极标出磁感线方向和通电螺线管及小磁针的N、S极。
29、在图6所示电路的○里填上适当的电表符号，填上后使之成为正确的电路图。
图28 图29
30、在图30中，根据电源的正负极，分别标出通电螺线管和小磁针静止时的N、S极。
31、将电源、电压表和电流表的符号填入图31所示电路中的空白处，使小灯L1、L2都能发光，且电流表测通过L1的电流。
图30 图31
