电路
一、 物理量
1、电量（Q）
定义：电荷的多少叫做电量；符号：Q 单位：库仑。
2、电流强度（I）
定义：一秒钟内通过导体横截面积的电量叫做电流强度。
定义公式：I=Q/t
单位：安培 1安=1库/秒；它表示1秒钟内通过导体横截面积的电量为1库。
通过白炽灯的电流约为0.3安。
3、电压（U）
作用：电压是使自由电荷发生定向移动形成电流的原因。
单位：伏特。一节干电池：1.5伏；照明电路电压：220伏
4、电阻（R）
（1）定义：对电流的阻碍作用。单位：欧姆；
（2）决定电阻大小的因素：（方法采用控制变量法。）
研究电阻与长度关系时：材料和横截面积相同，导体的长度越长，导体的电阻越大。
研究电阻与横截面积时：材料和长度相同，导体的横截面积越大，导体的电阻越小。
研究电阻与材料时：长度和横截面积相同，导体的材料不同。导体的电阻也不同。
所以，电阻是导体本身的一种性质，与电压、电流无关。
（3）电阻的分类：定值电阻
滑动变阻器：移动金属滑片能改变接入电路部分电阻丝的长度，从而起到改变电阻的作用。使用方法：“一上一下”。
7、电功：
（1）定义：电流所做的功。
（2）决定电功大小的因素：与电压、电流、通电时间有关。（控制变量法）
电流做功的过程就是电能转化为其它形式的能，电流做了多少功，就有多少电能发生了转化。
（3）计算公式：W=U I t =UQ
（4）单位：焦 1焦=1伏·安·秒 电功的单位与机械功、能的单位相同。
8、电功率
（1）定义：电流在单位时间内所做的功。
（2）物理意义：表示电流做功的快慢的物理量。
（3）计算公式：P==UI
（4）单位：瓦特 1瓦=1焦/秒 1瓦：表示1秒内电流做的功为1焦。
（5）额定电压：用电器正常工作两端的电压。
（6）额定电流：用电器两端电压为额定电压时，通过用电器的电流。
（7）额定功率：用电器在额定电压下工作的电功率叫做额定功率。
（8）灯的亮暗是由它的电功率所决定的。
二、 电荷、电流
1、摩擦起电
现象：物体经过摩擦后可以吸引轻小物体，如纸屑。
原因：电子的得失。
2、电荷
种类：正电荷和负电荷。
正电荷：用丝绸摩擦过的玻璃棒带正电荷。
负电荷：用毛皮摩擦过的橡胶棒带负电荷。
作用：同种电荷相互排斥，异种电荷相互吸引。
3、电流
形成：电荷的定向移动形成电流。
方向：正电荷移动的方向为电流的方向。
得到持续电流的条件：要有电源、电路必须是通路。
导体：容易导电的物体。例：金属、酸、碱、盐水溶液、人体、大地、碳棒、石墨。
绝缘体：不容易导电的物体。例：塑料、玻璃、橡胶、陶瓷、纯水、油、干燥的空气。
绝缘体在一定条件下可以转化为导体。
三、 电路
1、组成：有电源、电键、用电器、导线组成。
2、元件的符号：
3、实物图及所对应的电路图：（手电筒的电路图）
4、串联电路的特点：I=I1=I2；U=U1+U2；R=R1+R2
5、并联电路的特点：U=U1=U2；I=I1+I2；
四、欧姆定律：
1、研究方法：（控制变量法）
研究电流与电压的关系：控制导体的电阻相同，改变导体两端的电压，发现电流与电压成正比。
研究电流与电阻的关系：控制导体两端的电压相同，改变电阻，发现电流与电阻成反比。
 |
2、公式：
五、实验
1、组成串、并联电路；
串联电路：用电器逐个依次连接的方法叫做串联。特点：电路只有一条通路。
工作相互有影响。
并联电路：用电器并列的接在电路的两点之间。 特点：电路有两条通路。
工作相互无影响
2、通路、开路、短路的认识；短路的危害及故障排除
通路：电路闭合，电路中有电流通过。
开路：电键不闭合，或电路中某处断开，电路中没有电流。
短路：用导线直接将电源两端连接起来，这是有很强的电流通过导线。
危害：电池报废、电流表烧坏易引起火灾。
3、电流表测电流：
（1）电流表的特点：有两个量程分别是：0.6安和3安；有两个最小刻度分别是：0.02安和 0.1安
（2）电流表的使用方法：电流表必须串联在被测电路中。
必须是电流从电流表的正接线柱流进，负接线柱流出。
不允许把电流表直接接在电源的两端。
被测电流的大小不得超过电流表的量程，否则电流表将被损坏或烧毁内部线圈。
4、电压表测电压：
（1）电压表的特点：有两个量程分别是：3伏和15伏；有两个最小刻度分别是：0.1伏和 0.5伏。
（2）电压表的使用方法：电压表必须并联在被测电路两端。
必须是电流从电压表的正接线柱流进，负接线柱流出。
电压表可以直接接在电源的两端等预测电源电压。
被测电压的大小不得超过电压表的量程。
5、电能表
（1）作用：测量家庭消耗电能的仪表。也可以说是测量电功的仪表。
（2）单位：千瓦时（度） 1千瓦时=3.6×106焦
（3）消耗的电能计算公式：W=Pt W的单位：千瓦时；P 的单位：千瓦 t的单位：时。
6、用滑动变阻器改变电流：作用、原理、使用
7、伏安法测电阻：原理（R=U/I）、设计、电路图、器材、步骤
8、实验名称：测定小灯泡的电功率。
实验原理：P=UI
实验器材：电源、电键、小灯泡、电压表、电流表、滑动变阻器、导线若干。
1. 物体经过摩擦后可以吸引__________，物体就带了电。用摩擦使物体带电的方法叫__________。
2. 自然界中电荷只有____。用毛皮摩擦过的____棒带的是____电荷。
3. 电荷间的相互作用是：同种电荷相互__________，异种电荷相互__________。
4. 验电器就是利用同种电荷互相______的原理制成的。
5. 电路是由电源、_____、______、_____组成的。
6. 把几个用电器逐个依次连接的方式叫________。把几个用电器____________两点之间的连接方式叫做并联。
7. 电荷的__________可以形成电流。规定__________的移动方向为电流的方向。
8. 电荷的多少叫____________，它的单位为______。一秒内通过导体横截面的______叫电流强度，它的单位为______。
9. 测电流的仪表叫______表，它的符号为________。使用它时应注意：a.必须______在电路中。______直接接在电源两端。c.使电流从它的正接线柱流____，负接线柱流____。
10. 测电压的仪表叫______表，它的符号为________。它使用时应注意：a.必须______被测导体的两端。b.并使电流从它的正接线柱流____，负接线柱流____。
11. 一节干电池的电压为_____伏，家用照明电路电路电压为______。
12. 导体对电流的______作用叫电阻，它的单位为______。电阻大小只跟导体的_____、________、_________有关。
13. 容易导电的物体叫______。例如：金属、酸、碱、盐的水溶液等。不容易导电的物体叫______。例如：干木头、 塑料、陶瓷等。
14. 滑动变阻器能改变接入电路中的电阻丝的______，来改变电阻大小。
15. 欧姆定律内容为（1）当电压一定时，______________________。（2）___________________________________。它的表达式为_____________。
16. 串联电路特点：（1）串联电路中电流_________________。（2）串联电路的总电压等于_________________________________。（3）串联电路的总电阻等于各串联导体的________________________。
17. 并联电路特点：（1）并联电路的总电压_______各支路的电压。（2）并联电路的总电流等于各支路电流____________。（3）并联电路的总电阻的倒数等于各并联导体的________________________。
18. 一导体两端的电压是10伏时，通过它的电流为0.2安，该导体的电阻为____欧。若要使导体中的电流为0.5安，则它两端的电压为__________伏。当该导体两端的电压为0时，它的电阻又为欧___________。
19. 请画出①“用电压表、电流表测导体电阻”；②“测小灯泡额定功率”的电路图；分别叙述实验原理、实验器材、实验注意事项、实验过程和表格设计。
电路、电流定律复习
班级 姓名 学号 成绩
一、填空题
1、玻璃棒和丝绸摩擦后，玻璃棒带 电，橡胶棒和毛皮摩擦，橡胶棒带 电。
2、电荷的 形成电流，物理学规定 为电流方向。
3、电路是由供给电能的 、消耗电能的 、控制电能有无 和输送电能的 等元件组成的电流路径。
4、在电路的连接过程中，电键应该是 的，电路连接好以后应检查电路中是否有
和 ，然后闭合电键。
5、填写下列常见的电压值：1节干电池的电压 ；民用照明电路的电压值是 。
6、导电物体对电流的 作用叫做电阻，导体的电阻大小与导体的 、
和 有关，电阻是导电物体本身的一种 。
7、实验室中某滑动变阻器上标有“2A、10Ω”，其中2A表 电流，该变阻器的变阻范围是 欧。

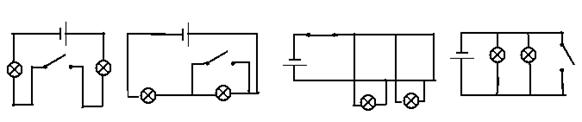

8、根据图1中的电路，按要求填写编号
（1）已造成短路的图是 ；（2）闭合电键后会出现电源短路的图是 ；
（3）电键K能同时控制两盏灯的图是 ；
（4）闭合电键会出现用电器短路的是 。
A B C D
图1
9、通过某手电筒小灯泡的电流是0.24安，在2分钟内通过灯丝横截面的电量是 库。
10、玻璃是绝缘体，但当它温度升高到一定程度时也会导电；干燥的木棒是绝缘体，但潮湿的木棒会导电；空气是绝缘体，但湿度大的空气也会导电，以上事实可以初步表明 。
11、某家用白炽灯的电阻约为1000欧，正常发光时的电流约为 安。
12、电阻R1=7欧，R2=5欧，串联后接在12伏电源两端，此时电路总电阻为 欧，通过R1的电流为 安，R2两端的电压为 伏。
13、R1＝3Ω，R2＝4Ω的两个电阻并联后接入电压为12V的电路中，则这两个电阻两端的电压之比U1：U2＝ ，电流之比I1：I2＝ ，通过R2的电流是
二、作图题
1、如图2所示，在 中填入电压表、电流表符号，使两个小灯都能发光。
图2
2、在图3中将两根未连接的导线接到滑动变阻器上，使得滑片向右移动时，灯变亮。
3、在图4中填入一根导线，使滑动变阻器的滑片向左移动时，电压表的读数变小。
图3 图4
三、选择题
1、一个电键同时控制两盏灯，则这两盏灯…………………………………………（ ）
A、一定是串联的 B、一定是并联的
C、有可能是串联的，也可能是并联的 D、以上都不对
2、在下图所示的四个电路中，错误的是……………………………………………（ ）
A B C D
3、家庭中使用的照明灯具、洗衣机、空调器、彩电等电器之间的连接方法是……（ ）
A. 串联 B. 并联
C. 可以是串联也可以并联 D. 由具体情况决定
4、A、B两导体中，分别通1.5安和4.5安电流，则通过……………………………（ ）
A. A导体中的电量多 B. B导体中的电量多
C. A、B两导体的电量一样多 D. 条件不足，无法判断电量的多少
5、一根镍铬合金线的电阻为R，两端电压为U，通过它的电流为I，则下列讲法中正确的是………………………………………………………………………………（ ）
A. 镍铬合金线的电阻R的大小只与电压U有关
B. 镍铬合金线的电阻的R大小只与电流I有关
C. 镍铬合金线的电阻的R大小与电压U和电流I均有关
D. 镍铬合金线的电阻的R大小与电压U和电流I均无关
6、如图9所示，当滑动变阻器的滑片P向左移动时，电压表和电流表的示数将……………………（ ）
A. 电压表示数减少，电流表示数增大
B. 电压表示数增大，电流表示数减少
C. 电压表示数减少，电流表示数减少
D. 电压表示数增大，电流表示数增大 图9
7、如图10所示，长度相同、横截面积不同的同种金属棒AB和CD串联在电路中，则下列讲法中正确的是（ ）
A、UAB=UCD IAB=ICD B、UAB=UCD IAB＜ICD
C、UAB＞UCD IAB=ICD D、UAB＜UCD IAB=ICD 图10
四、计算题
1、某导体的电阻为30欧，在10秒内通过导体横截面的电量为4库，求：（8分）
（1）通过该导体的电流； （2）该导体两端的电压。
2、在图所示的电路中，两个电阻R1、R2串联后接在9伏的电路中，流过R1的电流为0.3安，R2的阻值为20欧，求：（共12分）
（1）通过电阻R2的电流；
（2）电阻R2两端的电压
（3）电阻R1两端的电压
（4）电阻R1的阻值
3、如图所示，电阻R1为20欧，电键S断开时，电流表示数为0.2安；电键S闭合时，电流表示数为0.5安。则电源电压多大？电阻R2多大？
五、实验题
1、图12中，（A）是电学中常用的测量仪表，（B）是该仪表刻度盘的放大图，请仔细观察这个仪表，并结合已学过的知识，学出观察的结果（7分）
（1）它是
表；
（2）当接“-”和“0.6”两接线柱时，
最小刻度是 ，量程是 ；
（3）当接“-”和“3”两接线柱时， ；
现在的读数是
。
3、在“用电压表、电流表测电阻”的实验中，完成下列要求：（6分）
（1）请在图13中圆圈内填上电表的符号，并分别标出它们的正、负接线柱。
（2）实验中，是通过导体的电流和它两端的电压发生变化是靠 来达到的。
（3）若闭合电键后，测得电压表，电流表的示数如图14所示，则待测电阻两端的电压是 伏，通过它的电流是
安，它的阻值是 欧。
1. 用电压表、电流表测电阻器的电阻。

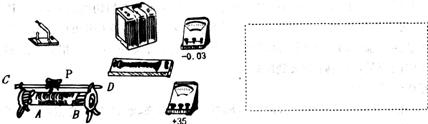

⑴把图6所示实物连接成电路，要求滑动变阻器的滑片P向B端移动时，电流表示数减小。
图6
⑵在虚线框内画出电路图并标上电流表、电压表的正、负接线柱。
⑶实验中要测定的物理量是________和________。
⑷在电路连接的过程中，电键应是________的。
⑸闭合电键前，滑动变阻器的滑片P应放在____端。

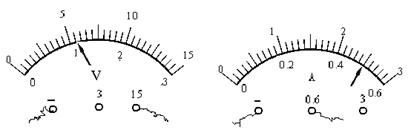

⑹闭合电键后，电流表、电压表的示数如图7所示。电流表的读数为________安培，电压表的读数为________伏，电阻器的阻值为________欧。
