高二物理第一学期期终考试试卷
一、 单项选择题：本题共10小题，每小题3分，共计30分。每小题只有一个选项符合题意。
1、在如图所示的各图中，闭合线框中能产生感应电流的是
 |
A、12 B、13 C、24 D、34
2、要使b线圈中产生图示I方向的电流，可采用的办法有
A、断开K瞬间
B、K闭合后把R的滑片向右移
C、闭合K后把b向a靠近
D、闭合K后把a中铁芯从左边抽出
3、有一只粗细均匀、直径为d、电阻为r的光滑金属圆环水平放置在磁感应强度大小为B、方向竖直向下的匀强磁场中，其俯视图如图所示.一根长为d、电阻为r/2的金属棒始终紧贴圆环以速度v匀速平动，当ab棒运动到圆环的直径位置时，说法正确的是
A、ab棒两端电压为
B、ab棒中的电流为
.
C、ab棒受安培力为
D、外力对ab棒的功率为
4、卡拉OK用的话筒，内有传感器．其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片振动时，就将声音信号转换为电信号．下列说法正确的是
A、该传感器是根据电流的磁效应工作的
B、该传感器是根据电磁感应原理工作的
C、膜片振动时，穿过金属线圈的磁通量不变
D、膜片振动时，金属线圈中不会产生感应电动势
 |
5、如图所示为一交流电的电流随时间的变化
图象，此交变电流的有效值为
A、5
A B、5A
C、3.5A D、3.5A
6、内阻不计的交流发电机产生电动势e=10sin50πt (V)，接有负载电阻R=10Ω,现把发电机的转速提高一倍，则
A、负载两端电压的有效值将变为28.2V B、交流电的频率将变为100Hz
C、负载消耗的功率将变为20W D、负载消耗的功率将变为40W
7、如图所示，在频率为f的交流电路中，当开关S依次接通 R、C、L支路时，交流电流表的读数均相同，如果该交流电电压不变，而将频率加大，则下列判断中不正确的是
A、接通R支路时，交流电流表的读数与原来相同
B、接通C支路时，交流电流表的读数最大
C、接通L支路时，交流电流表的读数最小
D、接通R支路时，交流电流表的读数增大
8、如图所示，一个光滑水平面上做简谐运动的弹簧振子，滑块A的质量为M、弹簧的劲度系数为k。现在振子上面放另一个质量为m的小物体B，它与振子一起做简谐运动，则小物体B受到的回复力f跟位移x的关系式是
A、f= - kx
B、f= -
kx
C、f= -
kx D、f= -
kx
9、如图所示，MN为半径较大的光滑圆弧轨道的一部分，把小球A放在MN的圆心处，再把另一小球B放在MN上离最低点C很近的B处，今使两球同时自由释放，则在不计空气阻力时有
A、A球先到达C点
B、B球先到达C点
C、两球同时到达C点
D、无法确定哪一个球先到达C点
10、一个矩形线圈匀速地从无磁场的空间先进入磁感应强度为B1的匀强磁场，
然后再进入磁感应强度为B2的匀强磁场，最后进入没有磁场的右边空间，
如图所示。若B1=2B2，方向均始终和线圈平面垂直，则在下列所示图中能
定性表示线圈中感应电流i随时间t变化关系的是（电流以逆时针方向为正）
二、多项选择题：本题共5小题，每小题4分，共计20分，每小题有多个选项符合题意对的得分，选对但不全的得2分，错选或不答的得0分。
11、一个质点做简谐运动的图像如图所示，下列结论正确的是
A、质点的振动频率为4Hz
B、在10s内质点通过的路程是20cm
C、在第5s末，质点的速度为零，加速度最大
D、在t＝1.5s和t＝4.5s两时刻质点的加速度方向和速度方向都相同
12、如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略。
下列说法中正确的是
A、合上开关K接通电路时，A2先亮，A1后亮，最后一样亮
B、合上开关K接通电路时，A1和A2始终一样亮
C、断开开关K切断电路时，A2立刻熄灭，A1过一会儿才熄灭
D、断开开关K切断电路时，A1和A2都要过一会儿才熄灭
13、如图所示为一理想变压器，S为一单刀双掷开关，P为滑动变阻器的滑动片，U1为加在原线圈两端的电压，I1为原线圈中的电流。那么
A、保持U1及P的位置不变，S由1拨到2时，I1将增大
B、保持U1及P的位置不变，S由2拨到1时，R消耗的功率减小
C、保持U1不变，S拨到1，当P下滑时，I1将增大
D、保持P的位置不变时，S拨到1，当U1增大时，I1将增大
14、如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接．则
A、当温度降低到某一数值，衔铁P将会被吸下
B、当温度升高到某一数值，衔铁P将会被吸下
C、工作时，应该把恒温箱内的加热器接在C、D端
D、工作时，应该把恒温箱内的加热器接在A、B端
15、研究单摆受迫振动规律时得到如图所示的图像，则下列说法中正确的是
A、其纵坐标为位移
B、其纵坐标为振幅
C、单摆的固有周期为2s
D、图像的峰值表示共振时的振幅
三、填空题：本题共2小题，共计18分。把答案填在答题纸相应的横线上或按要求作图。
16、在研究电磁感应现象的实验中所用的器材如图所示。它们是：①电流计、②直流电源、③带铁芯的线圈A、④线圈B、⑤电键、⑥滑动变阻器（用来控制电流以改变磁场强弱）。
（1） 试按实验的要求在实物图上连线（图中已连好 一根导线）。
（2） 若连接滑动变阻器的两根导线接在接线柱C和D上，而在电键刚闭合时电流表指针右偏，则电键闭合后滑动变阻器的滑动触头向接线柱C移动时，电流计指针将___ ___（填“左偏”、“右偏”、“不偏”）。

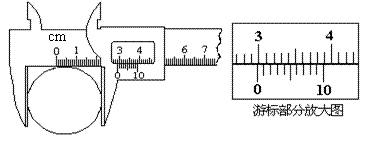

17、某同学在做“利用单摆测重力加速度”实验中，先测得摆线长为97.50cm；用10分度的游标卡尺(测量值可准确到0.1mm)测得小球的读数如图所示；然后用秒表记录了单摆振动n=50次所用的时间，长、短针位置如图所示，则
（1）摆长L= m，所用时间t= s。
 |
（2） 用以上直接测量的物理量的英文符号表示重力加速度g= (不必代入具体数值)。
（3） （单选题）如果他测得的g值偏小，可能的原因是 （ ）
A．测摆线长时摆线拉得过紧
B．摆线上端未牢固地系于悬点，振动中出现松动，使摆线长度增加了
C．开始计时，秒表过迟按下
D．实验中误将49次全振动记数为50次

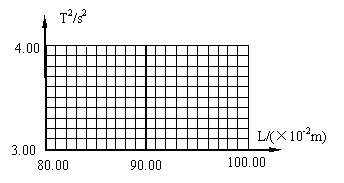

（4） 为了提高测量精度,需多次改变L的值并测得相应的T值.下表中记录了测得的五组数据。为了直观地判断摆长L与周期T的数量关系，请在下面方格坐标纸上选择适当的物理量建立坐标系,并作出图线。
根据图像可得g＝ m/s2
（结果中保留
2）
| 次数 | 1 | 2 | 3 | 4 | 5 |
| 摆长L（㎝） | 80.50 | 84.72 | 89.43 | 95.13 | 99.09 |
| 周期T（s） | 1.80 | 1.85 | 1.90 | 1.96 | 2.00 |
| T2(s2) | 3.25 | 3.42 | 3.61 | 3.84 | 4.00 |
四、计算题：本题共4小题，共计52分。解答时请写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。
18、如图，放置在水平面内的平行金属框架宽为L＝0.2m，金属棒ab置于框架上，并与两框架垂直．整个框架位于竖直向下、磁感强度B＝0.5T的匀强磁场中，电阻R＝0.9Ω，ab电阻为r＝0.1Ω，阻力忽略不计，当ab在水平向右的恒力F作用下以v=5m/s的速度向右匀速运动时，
（1）a、b哪点电势高并求回路中的感应电流；
（2）求电阻R上消耗的电功率；
（3）求恒力F做功的功率．
19、如图所示，为一个输电系统，发电厂输出电压U1为200V，A地有一台升压变压器，B地有一台匝数比为10 ：1的降压变压器副线圈上的电流为100A，输出功率是12KW，A、B两地间输电线的总电阻是40Ω,求：
（1）A、B两地间输电线上的损耗功率；
（2）升压变压器输出端的电压；
（3）升压变压器原副线圈的匝数之比。
20、如图所示，在磁感应强度
T的水平匀强磁场中，有一边长为L=10cm，匝数N=100匝，电阻r=1Ω的正方形线圈绕垂直于磁感线的
轴匀速转动，转速
r/s，有一电阻R=9Ω，通过电刷与两滑环接触，R两端接有一理想电压表，求：
| |
（2）电压表的示数.
（3）在1分钟内外力驱动线圈转动所作的功.
（4）从图中所示位置转过90°的过程中通过电阻R的电量
21、如图所示，质量为m，边长为L的正方形线框abcd，从垂直纸面向里的水平有界匀强磁场的上方h高度处由静止自由下落，线框下落过程中始终在同一竖直平面内且cd边与磁场边界都沿水平方向，磁场下边界无限长
（1）请证明线框进入磁场的过程中任意时刻线框克服安培力做功的功率等于线框的电功率；
（2）若m=0.40kg，L=0.45m，h=0.80 m，H＝1.45m，且cd边进入磁场时线框刚好做匀速运动，求cd边刚穿出磁场时线框的加速度大小； 若线框电阻为0.81
，求磁感应强度的大小（g取10m/s2）。
（3）在（2）中，若线框刚进入磁场时对其施加一竖直方向外力F，使其能以a=10m/s2的加速度竖直向下做匀加速运动，请说明线框abcd进入磁场的过程中外力F随时间t变化的关系，并作出相应的图像。
