高二物理第一学期期末模拟试题
命题人：王东
说明：本试卷分卷Ⅰ选择题和卷Ⅱ非选择题两部分，将卷Ⅰ选择题选项填涂在答题卡上，考试结束后，将卷Ⅱ连同答题卡一并上交.考试时间90分钟，满分100分.
卷Ⅰ（选择题 共36分）
一、选择题：本题共12小题，每小题3分，共36分.在每小题所给出的四个选项中，有的小题只有一项是正确的，有的小题有多项是正确的，全部选对的得3分，漏选的得1分，错选或不选的得0分.
1．磁场中某区域的磁感线如右图所示，则
A．a、b两处的磁感应强度的大小不等，Ba＞Bb
B．a、b两处的磁感应强度的大小不等，Ba＜Bb
C．同一通电导线放在a处受力一定比放在b处受力大
D．同一通电导线放在a处受力一定比放在b处受力小
2．某同学想用220V交流作为小型收录机的电源。他先制作了一个将交流变为直流的整流器，但这个整流器需用6V交流电源，于是他又添置了一台220V／6V的变压器，如图所示。他看到这个变压器上有a、b、c、d四个引出线头，且a、d引线比b、c引线粗。他不知如何接法，也没有相应的说明书。你能帮他判断一下吗?下列几种接法中正确的是
A．a、d接220V，b、c接6V
B．a、d接6V，b、c接220V
C．a、c接220V，c、d接6V
D．a、c接6V，b、d接220V
3．如图所示的电流（a）和（b）中，电阻R和自感线圈L的电阻相等且都较小，接通K，使电路中的电流达到稳定时，灯泡S发光，则
A．在电路(a)中，断开K，S将立即熄灭
B．在电路(a)中，断开K，S将先变得更亮然后渐渐变暗
C．在电路(b)中，断开K，S将立即熄灭
D．在电路(b)中，断开K，S将先变得得亮然后渐渐变暗
4．如图所示，A、B、C、D四个电路中，电源电动势为E，内电阻为r，定值电阻为R0，当滑动变阻器R的滑片P从a向b滑动时，电压表的示数将变大的电路是
5．如图所示为用欧姆挡测试某二极管时表针的偏转情况．由图可知
A．(甲)图中二极管处于导通状态，(乙)图中
二极管处于截止状态
B．(甲)图中二极管处于截止状态，(乙)图中二极管处于导通状态
C．二极管的a端为正极，b端为负极
D．二极管的a端为负极，b端为正极
6．在同一光滑斜面上放同一导体，右图所示是两种情况的剖面图。它们所外空间有磁感强 度大小相等的匀强磁场，但方向不同，一次垂直斜面向上，另一次竖直向上：两次导体A分别通有电流I1和I2，都处于静止平衡。已知斜面的倾角为θ，则：
A．I1׃：I2=cosθ：׃1
B．I1׃：I2=1：1
C．导体A所受安培力大小之比F1׃：F2=sinθ׃：cosθ
D． 斜面对导体A的弹力大小之比N1׃：N2=cos2θ׃：1
7．如图所示，平行金属导轨的间距为d，一端跨接一阻值为R的电阻，匀强磁场的磁感应强度为B，方向垂直于平行轨道所在平面。一根长直金属棒与轨道成60°角放置，且接触良好，则当金属棒以垂直于棒的恒定速度v沿金属轨道滑行时，其它电阻不计，电阻R中的电流强度为
A．
B．
C．
D．
8. 电子感应加速器就量利用感生电场使电子加速的设备.电子在
两极间的环形真空室中,受到其他约束始终沿逆时针方向做圆周运动.上图为感应加速器的侧视图，下图是真空室的俯视图.上、下为电磁的两个磁极，电磁铁线圈电流的大小、方向可以变化，所产生的感
应电场使电子加速.若此时电磁铁中通有图示电流.则下述说法正确的是
A.若电磁铁中电流减小，则电子被加速
B.若电磁铁中电流增大，则电子被加速
C.若电磁铁中电流反向，则电子被加速
D.若电磁铁中电流反向，则电流减小，则电子仍被加速
9．地面附近空间中存在着水平方向的匀强电场和匀强磁场，已 知磁场方向垂直纸面向里，一个带电油滴沿着一条与竖直方向成α角的直线MN运动。如图所示，由此可以判断
A.油滴不一定做匀速运动
B.油滴一定做匀变速运动
C.如果油滴带正电，它是从M点运动到N点
D.如果油滴带正电，它是从N点运动到M点
10． 如图所示是一火警报警器的部分电路示意图.其中R3为用半导体热敏材料制成的传感器.值班室的显示器为电路中的电流表，a、b之间接报警器.当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是
A.I变大，U变大
B.I变大，U变小
C.I变小，U变小
D.I变小，U变大
11．如图1所示，虚线a’b’c’d’内为一匀强磁场区域，磁场方向竖直向下（俯视图），矩形闭合金属线框abcd以一定速度沿光滑绝缘水平面向磁场区域运动。图2所给出的是金属线框的四个可能到达的位置，则金属线框在图示位置时的速度不可能为零是
12．如图是测量汽车质量的地磅示意图，汽车的质量可通过电流表的示数读出，下列说法正确的是
A．电流表的示数越大说明被测汽车质量越大
B．电流表的示数越大说明被测汽车质量越小
C．地磅的最大量程只由弹簧的劲度系数决定，与电路 的有关参数无关
D．把图中的电流表换成电压表同样能测量汽车的质量
卷Ⅱ（选择题 共64分）
二、实验题：本题共2小题，共17分.按题目要求填写在题中横线上或按要求作图.

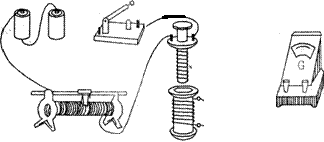

13．（8分）如图为“研究电磁感应现象”的实验装置。
(1)将图中所缺的导线补接完整。
(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能现的情况有：
A．将原线圈迅速插入副线圈时，灵敏电流计指针将____________。
B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针___________。
14．（9分）⑴ a、螺旋测微器读数：用螺旋测微器测量一根电阻丝的直径，测量结果如图，其读数为 mm。
b、甲、乙、丙三位同学在使用不同的游标卡尺测量同一物体的
长度时，测量的结果分别如下：
甲同学：使用游标为50分度的卡尺，读数为12.045cm
乙同学：使用游标为10分度的卡尺，读数为12.04cm
丙同学：使用游标为20分度的卡尺，读数为12.045cm
从这些数据中可以看出读数肯定有错误的是 同学．
⑵ 在使用多用电表测某一个电阻时若将选择开关置于×100档，正确调零后进行测量，指针恰好指在刻度盘上的20与30的正中央，则待测电阻的
阻值 2.5KΩ（填“>”、“=”或“<”）
⑶ 有一多用电表，它的欧姆刻度线中心刻度值是15，当用R×10档去测量某待测电阻（阻值约为1000Ω）时，指针偏转角度较小。为了减小测量误差，应该重新测量。其实验步骤最佳的顺序是 （填写字母）
A. 将多用电表的选择开关扳至交流高压最大档
B. 将待测电阻两端分别与两表笔连接，并读出数据
C. 将选择开关扳至R×1档
D. 将选择开关扳至R×100档
E. 调节调零电阻，使表头指针满偏
F. 将欧姆表两表笔短接
三、计算题：本题共4小题，共47分.解答需写出必要的文字说明、方程式和解答过程，最后结果需明确数值和单位，只有结果而没有解和解答过程者不能得分.
15．（9分）一台电枢电阻为1
的直流电动机与R=1的电阻串联后，接在110V的电路上工作，通过电动机的电流强度为10A，求：（1）电动机消耗的电功率。（2）整个电路的发热功率。（3）电动机输出的机械功率。
16.(12分) 如图所示，一台模型发电机的电枢是矩形导线框abcd，其ab和cd边长L1＝0.4m，ad和bc边长
＝0.2m，匝数n=100匝，它在磁感应强度B＝0.2T的匀强磁场中绕通过线框对称中心线且垂直于磁场方向的轴OO¢匀速转动，当开关S断开时，电压表的示数为
V．开关S闭合时，外电路上标有“10V，10W”的灯泡恰好正常发光．求：
(1)导线框abcd在磁场中转动的角速度？
(2)S闭合后，当导线框从图示位置转过θ＝
时的过程中通过灯泡的电量．
|
（1）电阻R中的电流大小和方向；
（2）使金属棒匀速运动的外力；
（3）金属棒ab两端点间的电势差。
18 (14分)．如图，一个被x轴与曲线方程
（m）所围的空间中存在着匀强磁场。磁场方向垂直纸面向里，磁感应强度B=0.2T。正方形金属线框abcd的边长L=0.40m，总电阻R=0.1Ω，它的cd边与x轴重合，在拉力F的作用下，线框以v=10m/s的速度水平向右匀速运动。
求：（1）拉力F的最大值？
（2）在坐标系上定性画出线圈中感应电流随时间的变化 规律？（要求：电流以abcda为正方向，重要的数据要在坐标轴上标出）
（3）拉力F要做多少功才能把线框拉过磁场区？
高二物理第一学期期末模拟试题
高二物理模拟试题参考答案
一、选择题：本题共12小题，每小3分，共36分.
1.B 2.B 3.D 4.BD 5.AD 6.AD
7.A 8.BD 9.C 10.C 11. C 12.A
二、实验题：本题共3小题，共17分.
13．(1)见图。(4分)
(2) A．向右偏转一下(2分)；B．向左偏转一下(2分)
14．⑴ 0．590 甲 （每空2分）
⑵﹤ (2分) ⑶DFEBA（３分）
三、计算题：共4小题，共47分.
15．解：（1）电动机消耗电功率P电=UI－I2R=110×10W－（10）2×1W=1000W①(3分)
（2）发热功率P热=I2（R+r）=(10)2×(1+1)W=200W …………………………… ②(3分)
（3）机械功率P机=P电－I2 r=1000W－100 W=900 W …………………………… ③(3分)
16.解：(1)当S断开，电压表示数为V，则
＝20V．………①(3分)
而
＝NBSω，则ω＝/NBS＝12.5rad/s．……………………………………②(3分)
(2)S闭合，“10V，10W”灯泡正常发光，则电路中电流
I＝1A，而E＝I(R＋r)，则R＋r＝Ω．……………………………………③(2分)
线框转过θ＝时的过程中由Q＝
Δt得……………………………………④(1分)
Q＝
=0.057C．………………………………………………⑤(3分)
17．解：
（1）金属棒向左运动时，等效电路如图所示：
闭合回路中，金属棒的cd部分相当于电源
|
………………………②1分
电流方向由N流向Q………………………………③1分
（2）由平衡条件各：
F = F安= BIh = 0.02N…………………………………④2分
方向水平向左…………………………………………⑤1分
（3）金属棒两端的电势差：
…⑥1分
………………………⑦1分
………………………………⑧1分
……………………⑨2分
18．解：
（1）当bc边或ad在0.15m处时力F最大：
F=BIL’ （L’=0.2m）…………………………………………①2分
…………………………………………………………②2分
由上面两式：F=
…………③1分
（2）以电流abcda方向为正方向，I随时间变化的图象如下图：
 |
…………………………………④4分
（3）把线框拉过磁场区域时，因为有效切割长度是按正弦规律变化的，所以，线框中的电流也是按正弦规律变化的（有一段时间线框中没有电流）。电动势的有效值是：
V ……………………………………………………………………⑤2分
通电时间为：
s，………………………………………………⑥1分
拉力做功：
J …………………………⑦2分
