稳恒电流能力测试（一）
一、选择题（每题5分，共50分）
1．如图所示为两电阻R1和R2的伏安特性曲线。若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是 [ ]
A．电阻R1的阻值较大 B．电阻R2的阻值较大
C．电阻R1的发热功率较大 D．电阻R2的发热功率较大
2．由于供电电网电压的降低，用电器的功率降低了19％，则这时电网上电压比原来降低了
A．81 0/0 B．90 0/0 C．10 0/0 D．19 0/0
3．在神经系统中，把神经纤维分为有髓鞘和无髓鞘两大类，现代生物学认为，髓鞘是由多层类脂物质─髓质累积而成，具有很大的电阻，经实验测得髓质的电阻率为ρ=8×106Ω·m。某生物体中某段髓质神经纤维可看作高20cm、半径为4cm的圆柱体，当在其两端加上电压U=100V时，该神经发生反应，则引起神经纤维产生感觉的最小电流为
A．0.31μA B．0.62μA C．0.15μA D．0.43μA
4．经过精确校准的电压表V1和V2，分别用来测定如图所示电路中R两端a、b间的电压，读数依次为12.7V和12.3V，则
A．a、b间的实际电压应大于12.7V
B、a、b间的实际电压应小于12.3V
C、电压表V1的内阻大于V2的内阻
D、电压表V1的内阻小于V2的内阻
5．一只电炉的电阻和一台电动机线圈电阻相同，都为R，设通过的电流强度相同，时间相同，电动机正常工作，则（ ）
（A）电动机和电炉发热相同 （B）电动机消耗的功率和电炉一样大
（C）电动机两端电压大于电炉两端电压 （D）电动机和电炉两端电压相同
6．电源的电动势和内电阻都保持一定，在外电路的电阻逐渐变小的过程中，下面说法错误的是
A．路端电压一定逐渐变小 B．电源的输出功率一定逐渐减小
C．电源内部消耗的电功率一定逐渐变大 D．电源的输出电流一定变大
7．如图所示的两种电路中，电源相同，各电阻器阻值相等，各电流表的内阻相等，且不可忽略．电流表
、
、
和
读出的电流值分别为
、
、
和
．下列关系式中正确的是（ ）
A．
B．
C．
D．
8．如右图所示的电路中，电阻R1=10Ω，R3=5Ω，R4=10Ω，电容器电容C=2μF，电源电动势E=15V，内阻不计，要使电容器不带有电，变阻器R2的阻值应调为
A．8Ω B．16Ω C．20Ω D．40Ω
9．在如图电路中，电源的电动势是E，内电阻是r，当滑动变阻器R3的滑动头向左移动时
( )
A．电阻R1的功率将加大 B．电阻R2的功率将减小
C．电源的功率将加大 D．电源的效率将增加
10、如图所示的电路中，当滑动变阻器的滑片向上推动时：
A．电压表示数变大，电流表示数变小
B．电压表示数变小．电流表示数变大
C．电压表、电流表示数都变大
D．电压表、电流表示数都变小
二、填空（共24分）
11．（4分）如图所示，电流表的示数为 0．1A，电压表的示数为60 V．
（1）待测电阻的测量值是____Ω。
（2）如果电压表的内阻 RV=3KΩ，则待测电阻的真实值是____Ω。
12．（4分）一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50μA，表头电阻Rg=1kΩ，若改装成量程为Im=1mA的电流表，应并联的电阻阻值为____Ω。若将改装后的电流表再改装成量程为Um=10V的电压表，应再串联一个阻值为____Ω的电阻。
13．（5分）为了测定干电池的电动势和内电阻，现有下列器材：a．1．5V干电池两节；b．电压表（0V～3V～15V）；c．电流（0A～0．6A～3．0A）；d. 滑动变阻器（0Ω～20Ω）；e．滑动变阻器（0Ω～1000Ω）；f．电阻箱（0Ω～9999．9Ω）；g．电键、导线等。
（1）除电池外，应选用器材：____，____，____，____。
（2）将下列实验步骤按次序排列：____。
A．打开电键
B．按照电路图接好电路，电压表用0V～3V，电流表用0A～0．6A。
C．移动滑键减小电阻，使电流表指针有较明显的偏转，记录电流表和电压表的读数。
D．把滑动变阻器的滑键滑到一端使阻值最大。
E．再移动滑键减小电阻，记录一组电流表、电压表的示数，以后逐渐减小
14．（6分）在用电流表和电压表测定电池的电动势和内阻的实验中：
（1）移动滑动变阻器的滑动头应特别注意防止_____短路_______________。
（2）现备有以下器材：
A．干电池1个
B．滑动变阻器（0~50Ω） C．滑动变阻器（0~1750Ω） D．电压表（0~3V） E．电压表（0~15V） F．电流表（0~0.6A）G．电流表（0~3A）
其中滑动变阻器应选______，电流表应选_____，电压表应选__ _。（填写字母序号即可）
（3）右上图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E=_______ ________V，内电阻r=_______ ________Ω。
15．（5分）用伏安法测金属丝Rx（约5Ω）的值，已知电流表的内阻为1Ω，量程为0.6A、电压表内阻约几千欧姆，量程为3V，电源电动势为9V，滑动变阻器的阻值为0～6Ω，额定电流为5A，试在右图方框中画出测量Rx的原理图

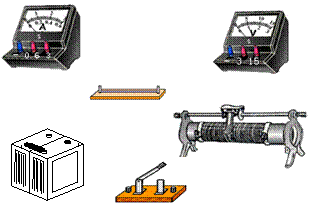

（2）试画出实物连线图
三计算题（共26分）
16.（8分）如图所示，M为一线圈电阻r=0.4Ω的电动机，R=24Ω，电源电动势E=40V.当S断开时，电流表的示数，I1=1.6A，当开关S闭合时，电流表的示数为I2=4.0A求
（1）电源内阻
（2）开关S闭合时电动机发热消耗的功率和转化为机械能的功率.
（3）开关S闭合时电源输出功率和电动机的机械效率
17．（8分）在如图所示的电路中，电池的电动势E=5V，内电阻r=10Ω，固定电阻R=90Ω，R0是可变电阻，在R0由零增加到400Ω的过程中，求：（1）可变电阻R0上消耗热功率最大的条件和最大热功率．（2）电池的内电阻r和固定电阻R上消耗的最小热功率之和．
18．（10分）如图所示电路中，电源电动势E=15V，内电阻 r= 1Ω，R1=R3=10Ω，R2=4Ω，求：
①当电键K断开时电流表和电压表的读数，R1及R2消耗功率各为多少？
②当K闭合时，电流表和电压表的读数，电源的总功率及输出功率各为多少？
参考答案：
| 题号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 答案 | bc | c | a | ac | ac | b | bd | b | a | a |
11.600Ω 750Ω
13.（1）b(0～3V)，c(0～0.6A)，d，g
（2）BDFCEA
14.b
f d 1.5
1
15．（1）电路原理图如图所示
（2）实物连线图略
16.r=1
,P=6.45W
17.解：1/16W 0.01W
