稳恒电流能力测试（二）
一、选择题（每题5分，共50分）
1．如图所示，图线1表示的导体电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是
A R1：R2 =1：3
B R1：R2 =3：1
C 将R1与R2串联后接于电源上，则电流比I1：I2=1：3
D 将R1与R2并联后接于电源上，则电流比I1：I2=1：3
2．某电解池内，如果在1s内共有5×1018个二价正离子和1×1019个一价负离子通过面积为0.1m2的某截面，那么通过这个截面的电流是
A．0 B．0.8A C．1.6A D．3.2A
3．超导材料电阻降为零的温度称为临界温度，1987年我国科学家制成临界温度为90K的高温超导材料.利用超导材料零电阻的性质，可实现无损耗输电.现有一直流电路，输电线的总电阻为0.4Ω，它提供给用电器的电功率为40kW，电压为800V.如果用临界温度以下的超导电缆替代原来的输电线，保持供给用电器的功率和电压不变，那么节约的电功率为
A.1kW B.1.6×10-3kW C.1.6kW D.10kW
4．两个小灯泡的标识分别是L1“6V 6W”，L2“6V 9W”，把它们分别接在同一直流电源上，L1消耗的功率恰好为6W，则L 2消耗的功率为（电源内阻不可忽略）
A．一定小于9W B．一定等于9W
C．一定大于9W D．条件不足，不能确定

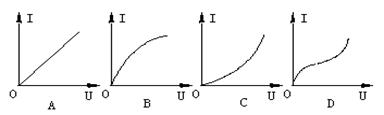

5．如图所示，若考虑温度对金属电阻率的影响，能较正确反映通过白炽灯的电流I与其两端电压U之间变化关系的图像是：
6．三只阻值相等的电阻连接成图5所示的电路，由于某种原因，其中有一只电阻的阻值发生了变化，导致RAB＞RBC则可能的原因是
A．R1变小 B．R2变小 C．R3变大 D．R3变小
7、如图所示电路中，r是电源的内阻，R1和R2是外电路中的电阻，如果用Pr，P1和P2分别表示电阻r，R1，R2上所消耗的功率，当R1=R2= r时，Pr∶P1∶P2等于：
A、1∶l∶1 B、2∶1∶1 C、1∶4∶4 D、4∶l∶1
8．在如图电路中，电键S1 、S2 、S3、S4均闭合．C是水平放置的平行板电容器，板间悬浮着一油滴P．断开哪一个电键后P会向下运动
A S1 B S2 C S3 D S4
9、如图所示，当R1的触头向右移动时，电压表V1
和电压表V2的示数的变化量分别为△U1和△U2（均
取绝对值）；则△U1和△U2的大小关系为：
A．△U1＞△U2
B．△U1=△U2
C．△U1＜△U2
D．条件不足，无法确定△U1和△U2的大小关系
10、如图所示为用直流电动机提升重物的装置，重物的重量为500N，电源电动势为110V，不计电源内阻及各处摩擦，当电动机以0.90m/s的恒定速度向上提升重物时，电路中的电流为5.0A，可以判断：
A、电动机消耗的总功率为450W
B、提升重物消耗的功率为450W
C、电动机线圈的电阻为22Ω
D、电动机线圈的电阻为4Ω
二、填空（共24分）
11．(2分)某同学用螺旋测微器测量一根金属丝的直径时，螺旋测微器的读数如图所示。可知该金属丝的直径d＝______mm．
12．(4分)如图所示电路中，已知I=3A，I1=2A，R1=10Ω，R2=5Ω，R3=30Ω，则通过电流表的电流方向为向________，电流大小为________A.
|
值时，为了选择正确的电路以减少误差，可将电压表一
个接头分别在a、 b两点接触一下，如果安培表读数没
有显著变化，则P应接在 ____ ①___处，如果伏特表读数
没有显著变化，则P应接在___ ②___处。
14．（6分）如图所示，直线A电源的路端电压U 与电流I的关系
图象，直线B是电阻R两端电压U与电流I的关系图象，
把该电源与电阻R组成闭合电路，则电源的输出
_____
W，电源的电动势
_____②___ V，电源的内电阻
___③___Ω，外电阻
___④___Ω。
15．（8分）测量电源电动势和内电阻的器材如图A所示，请先画出实验原理图再依据原理图用实线表示导线，将图A中器材连成实验用电路，实验时经测量得出的数据如下表，请在下图B的方格纸上画出U—I图线。利用图线可求出电源电动势和内电阻分别为 、 。
| 1 | 2 | 3 | 4 | 5 | 6 | |
| I/A | 0.100 | 0.200 | 0.310 | 0.320 | 0.500 | 0.570 |
| U/V | 1.37 | 1.32 | 1.24 | 1.18 | 1.10 | 1.05 |
三计算题（共26分）
16．(8分)如图所示电路，E=3V，r=1Ω，R1=R2=6Ω，R3=4Ω，R4=R5=2Ω，C=10μF，求电容器的带电量。
17．（8分）如图所示，电源的电动势E=6.0V，电阻R1＝8Ω，电动机绕组电阻r′＝2Ω，当电键K断开时，电阻R1消耗的电功率是2.88W；当电键闭合时，电阻R1消耗的电功率是2W，求：电键闭合时，电动机的输出功率。 (本题10分)
18．（10分）如图所示的电路中，用电动势E=6V的电池组向电阻R0=15Ω，额定电压U0=4.5V的灯泡供电。移动滑动变阻器R的滑动片，使灯泡正常发光时，电流表的示数为0.6A，不计电源和电流表的电阻。求：
（1）变阻器消耗的电功率PR，电路的效率η（灯泡消耗的功率为有效功率）。
（2）为了使灯泡正常发光，同时要求电路有尽可能大的效率，在只能利用原有器材的情况下，
如何选择变阻器的连接，此时效率ηM为多少？
参考答案：
| 题号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 答案 | a | d | a | a | b | b | d | c | a | bd |
11． 0.900
12． 右 0.5
13．① a ② b
14．① 6 ② 4.5 ③ 0.75 ④ 1.5 。
15.0.322A、2.45V、7.6欧
16．Q=2.1×10-5C
17．P出=1.5W
18．（1）R1的电压：U1=E-U0=1.5V
R1的功率：P1=U1I=1.5×0.6W=0.9W
灯泡电流：I0=U0/R0=4.5/15A=0.3A
R2电流：I2=I-I0=0.3A
R2功率：P2=U0I2=4.5×0.3W=1.35W
变阻器消耗的电功率：PR=P1+P2=2.25W
电路的效率：η=P0/(PR+P0)=1.35/3.6=37.5%
