高二物理第一学期期中考试
本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两卷，满分100分，考试时间90分钟。第Ⅰ卷将正确的选项填涂在答题卡的相应位置上，第Ⅱ卷直接做在答案专页上。
第Ⅰ卷 (选择题，共36分)
一、选择题(每小题3分，共36分。在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。全部选对的得3分，选不全的得2分，有选错或不答的得0分。)
1．如图所示的四个实验现象中，不能表明电流能产生磁场的是（ ）
A．图甲中，导线通电后磁针发生偏转
B．图乙中，通电导线在磁场中受到力的作用
C．图丙中，当电流方向相同时，导线相互靠近
D．图丁中，当电流方向相反时，导线相互远离
2．手电筒的两节干电池已经用了较长时间，小灯泡只能发出微弱的光，把电池取出，用电压表测电压，电压表示数接近3V，若把此电池作为一个电子钟的电源，电子钟能正常工作，下列说法正确的是（ ）
A．这台电子钟正常工作时的电流一定比手电筒里的小灯泡正常工作时的电流小
B．这台电子钟的额定电压一定比手电筒里的小灯泡额定电压小
C．这两节干电池的电压减小很多
D．这两节干电池的内电阻减少很多
3．20世纪50年代，科学家提出了地磁场的“电磁感应学说”，认为当太阳强烈活动影响地球而引起磁暴时，磁暴在外地核中感应产生衰减时间较长的电流，此电流产生了地磁场．连续的磁暴作用可维持地磁场．则外地核中的电流方向为（地磁场N极与S极在地球表面的连线称为磁子午线）（ ）
A．垂直磁子午线由西向东 B．垂直磁子午线由东向西
C．沿磁子午线由南向北 D．沿磁子午线由北向南
4．
许多精密仪器中常常采用如图所示的电路精确地调节某一电阻两端的电压，图中R1、 R2是两只滑动变阻器，通过它们可以对负载电阻R0（阻值约为500Ω）两端的电压进行粗调和微调，已知两滑动变阻器的最大电阻分别为200Ω和10Ω，那么，下面关于R1、 R2的说法中正确的是（ ）
A．如R1 =200Ω, R2 =10Ω，调节R1起粗调作用
B．如R1=10Ω, R2=200Ω，调节R1起微调作用
C．如R1=200Ω, R2=10Ω，调节R2起粗调作用
D．如R1=10Ω, R2=200Ω，调节R2起微调作用
5．质子和一价的钠离子分别垂直进入同一匀强磁场中做匀速圆周运动，如果它们做匀速圆周运动的半径恰好相等，说明它们进入磁场时（ ）
A．速度大小相等 B．动量大小相等
C．动能相等 D．质量相等
6．
如图所示，直导线A与圆形线圈B在同一平面内，直导线A中通有向上的电流I，圆形线圈B中通有沿逆时针方向的电流I0，则圆形线圈B受到的安培力（ ）
A．大小不为零，方向向外
B．大小为零
C．大小不为零，方向向右
D．大小不为零，方向向左
7．关于磁通量的说法中，正确的是（ ）
A．穿过一个面的磁通量等于磁感应强度和该面面积的乘积
B．在匀强磁场中，穿过某平面的磁通量等于磁感应强度与该面面积的乘积
C．穿过一个面的磁通量就是穿过该面的磁感线条数
D．地磁场穿过地球表面的磁通量为零。
8．如图所示，D是一只二极管，它的作用是只允许电流从a流向b，不允许电流从b流向a，平行板电容器AB内部原有电荷P处于静止状态，当两极板A和B的间距稍增大一些的瞬间（两极板仍平行），P的运动情况将是（ ）
A．仍静止不动 B．向下运动
C．向上运动 D．无法判断
9．来自宇宙的质子流，以与地球表面垂直的方向射向赤道上空的某一点，则这些质子在进入地球周围的空间时，将（ ）
A．竖直向下沿直线射向地面 B．相对于预定地点向东偏转
C．相对于预定地点稍向西偏转 D．相对于预定地点，稍向北偏转
10．在研究微型电动机的性能时，应用如图所示的实验电路．当调节滑动变阻器R并控
制电动机停止转动时，电流表和电压表的示数分别为0.50 A和2.0V．重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0A和24.0V．则这台电动机正常运转时输出功率为（ ）
A．32 W B．44 W C．47 W D．48 W
11．把电流强度均为I，长度均为l的两小段通电直导线分别置于磁场中的1、2两点处时，两小段通电直导线所受磁场力的大小分别为F1和F2，若已知1、2两点处磁感应强度的大小关系为B1＜B2，则必有（ ）
A．B1=
B．B2=
C．F1＜F2 D．以上都不对
12．如图所示的电路中，已知电容C1=C2，电阻R1=R2，电源电动势为E，内阻不计，当开关S由闭合状态断开时，下列说法中正确的是（ ）
A．电容器C1的电量增多，电容器C2的电量减少
B．电容器C1的电量减少，电容器C2的电量增多
C．电容器C1、C2的电量都增多
D．电容器C1、C2的电量都减少
第Ⅱ卷（非选择题，共64分）
二、填空题（共26分）
13．下图为用游标卡尺测量某一工件的情形，这时的读数为
cm 。
14．在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测量金属丝的长度l=0.810 m．金属丝的电阻大约为4Ω，先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率．
(1)从图中读出金属丝的直径为 mm.
(2)在用伏安法测定金属丝的电阻时，除被测电阻丝外，还有如下供选择的实验器材：
A．直流电源：电动势约4.5
V，内阻很小；
B．电流表A1：量程0～0.6 A，内阻0.125Ω；
C．电流表A2：量程0～3.0 A，内阻0.025Ω；
D．电压表V：量程0～3 V，内阻3 kΩ；
E．滑动变阻器R1：最大阻值10Ω；
F．滑动变阻器R2：最大阻值50Ω； G．开关、导线等。
在可供选择的器材中，应该选用的电流表是 ，应该选用的滑动变阻器是 。
(3)根据所选的器材，在如图所示的方框中画出实验电路图．
(4)若根据伏安法测出电阻丝的电阻为Rx=4.1Ω，则这种金属材料的电阻率为 Ω·m。（保留二位有效数字）

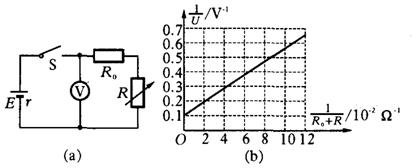

15．现有一种特殊的电池，它的电动势E约为9V，内阻r约为50Ω，已知该电池允许输出的最大电流为50 mA，为了测定这个电池的电动势和内阻，某同学利用如图(a)所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，阻值范围0～9999Ω，R0是定值电阻，起保护电路的作用．
(1)实验室备有的定值电阻R0有以下几种规格：
A．10Ω 2.5 W B．100Ω 1.0 W C．200Ω 1.0 W D．2000Ω 5.0 W
本实验应选哪一种规格？答 。
(2)该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值，读取电压表的示数改变电阻箱阻值，取得多组数据，作出了如图 (b)所示的图线（已知该直线的截距为0.1 V-1)。则根据该同学所作出的图线可求得该电池的电动势E为 V，内阻r为 Ω.
16． 现用“与”门、“或”门和“非”门构成如图(a)所示电路，若在A、B端输入如图(b)所示的电压，试在图(c)中画出相应的输出电压波形。
 |
三、计算题（共38分）
17．电源电动势E=5V，内阻r =0.5Ω，当它和一个电阻连接时，电阻上消耗的电功率是8W。则通过该电阻的电流是多大？电源的效率是多少？
18．如图所示，将一个电动势E=3V，内阻不计的电源与电阻为30Ω，长度为30cm，粗细均匀的电阻丝AB相连。分压电路上的电容器电容为50μF。当滑动触点P以10cm/s的速度匀速向右滑动时，电流计G的读数为多少？通过电流计G的电流方向是向左，还是向右?
19．如图所示，电容器两极板相距为d，两板间电压为U，极板间的匀强磁场的磁感应强度为B1，一束电荷量相同的带正电的粒子从图示方向射入电容器，沿直线穿过电容器后进入另一磁感应强度为B2的匀强磁场，结果分别打在a、b两点，两点间距离为△R.设粒子所带电量为q，且不计粒子所受重力，求打在a、b两点的粒子的质量之差△m是多少？
20．氢原子的核外电子质量为m，电量为－e，在离核最近的轨道上运动，轨道半径为r，试回答下列问题 ：（1）电子运动的动能EK是多少？（2）电子绕核转动周期T是多少？（3）电子绕核在如图所示的x－ y平面上沿A→B→C→D方向转动，电子转动相当于环形电流，则此电流方向如何？电流强度为多大？（4）如果沿Ox方向加一匀强磁场，则整个原子将怎样运动？
拟题者：朱亚军 校对者：孔竹清 审核者：周依群
高二物理答案专页
| 题号 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 总分 | 复核 | |
| 得分 |
|
|
|
|
|
|
|
|
|
|
|
| 批阅 |
|
|
|
|
|
|
|
|
|
|
|
二、填空题（共26分）
13． （3分）
14．⑴ （3分）；
⑵ （4分）；⑶
⑷ （3分）。
15．⑴ （3分）；
⑵ （4分）；
16．（3分）
三、计算题（共38分）
17．
18．
19．
20．
江苏省苏州中学 2007一2008学年度第一学期期中考试
高二物理答案专页
一、选择题（共36分）
| 题号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 答案 | B | A | B | D | B | C | CD | A | B | A | D | C |
二、填空题（共26分）
13． 1.044 （3分）
14．⑴ 0.520 （3分）；
⑵ A1 R1 （4分）；⑶
⑷ (1.1±0.1)×10-6 （3分）。
15．⑴ C （3分）；
⑵ 10 46 （4分）；
16．（3分）
三、计算题（共38分）
17．
，
，
I1=2A；I2=8A。
η1=80%；η2=20%
18．电容器左板接电阻丝的高电势点，所以电容器左板带正电。电容器两板间的电压
UC=E(L－vt)/L=E(1－vt/L)
由电流强度定义有 I=ΔQ/Δt =Δ(CUC)/Δt=－CEv/L
其中“－”号表示电容器上的电量在减少，所以电流表中的电流方向是自右向左。
代入数值得电流的大小I=50μA
19．
解:由于粒子沿直线运动，所以qE=B1qv ①
E=U/d ②
联立①②得 v=U/dB1 ③
以速度v进入B2的粒子做匀速圆周运动，由半径公式有
④
⑤
所以
；解得：
20．
（1）∵k
=m
，EK=
mυ2，∴EK=
（2）
=
.
（3）电流方向为A→D→C→B→A，电流强度I=
.
（4）根据左手定则，圆的x＞0的一半，电子受磁场垂直纸面向纸面外的力，x＜0的一半，电子受到垂直纸面向内的力。因此，整个原子以Oy为轴，从Oy方向看为逆时针方向转动。
