高二年级物理第一学期期中试卷
命题人：高义刚
本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分．共150分．考试用时120分钟．
第Ⅰ卷（选择题共38分）
一、单项选择题，本题共 6 小题，每小题 3 分，共 18 分。每小题只有一个选项正确, 选对的得3分,选错或不答的得0分.
1．电场强度的定义式为E＝F／q ( )
A．该定义式只适用于点电荷产生的电场
B．F是检验电荷所受到的力，q是产生电场的电荷电量
C．场强的方向与F的方向相同
D．由该定义式可知，场中某点电荷所受的电场力大小与该点场强的大小成正比
2．小量程的电流表G和用与此相同的小量程电流表改制成的电流表A、电压表V的内阻分别为RG、RA、RV，它们之间的大小关系是 （ ）
A.RG<RA<RV B.RA<RG<RV
C.RV<RA<RG D.RG>RV>RA
3．一个门电路的两个输入端A、B与输出端Y的波形如图所示，则可知该门电路是（ ）
（A）“与”门． （B）“或”门．
（C）“与非”门 （D）“或非”门．
4．如图所示的实验装置中，平行板电容器的极板B与一静电计相接，极板A接地，静电计此时指针的偏角为θ. 下列说法正确的是（ ）
A．将极板A向左移动一些，静电计指针偏角θ变小
B．将极板A向右移动一些，静电计指针偏角θ不变
C．将极板A向上移动一些，静电计指针偏角θ变大
D．在极板间插入一块玻璃板，静电计指针偏角θ变大
5．如图所示，在矩形ABCD中的AD边和BC边的中点M和N各放一个点电荷，它们分别带等量的正负电荷，E，F是AB边和CD边的中点，P，Q两点在MN的连线上，MP=QN，现将一检验电荷+q先后放在A、B、C、D、E、F、P、Q各点，其中检验电荷所受电场力相同，具有的电势能相等的两点是（ ）
A、E和F B、P和Q
C、A和D D、B和C
6．如图所示，水平放置的平行金属板a、b分别与电源的
两极相连，带电液滴P在金属板a、b间保持静止，现设
法使P固定，再使两金属板a、b分别绕中心点O、O'垂
直于纸面的轴顺时针转相同的小角度α,然后释放P，则
P在电场内将做（ ）
A、匀速直线运动 B、水平向右的匀加速直线运动
C、斜向右下方的匀加速直线运动 D、曲线运动
二、多项选择题：本题共 5 小题，每小题 4 分，共 20 分，每小题有多个选项符合题意。全部选对的得 4 分，选对但不全的得 2 分，错选或不答的得 0 分。
7.关于静电场的下列说法中正确的是（ ）
A.电场中电势较高处的电场强度也一定较大
B.同一电场中等势面较密处的电场强度也一定较大
C.电场中的电场线一定与等势面垂直相交
D.在电场中将一电子由静止释放后一定沿电场线运动
8.如图，虚线a、b、c是某静电场中的三个等势面。它们的电势分别为
、
、
，且
。一带正电的粒子射入电场中，其运动轨迹如实线KLMN所示，由
图可知（ ）
A.粒子从K到L的过程中，电场力做负功
B.粒子从L到M的过程中，电场力做负功
C.粒子从K到L的过程中，静电势能增加
D.粒子从L到M的过程中，动能减少
9．若将两个电源的U –I图象画在同一直角坐标系上,如图所示,
由图象可得( )
A、电动势E1=E2, 内阻r1< r2 B、电动势E1=E2, 内阻r1>r2
C、发生相同的电流变化,电源1的路端电压变化较大
D、发生相同的电流变化,电源2的路端电压变化较大
10．如图所示的电路中，R1、R2、R3、R4、R5为定值 电阻，R6可变电阻，A为内阻可忽略的电流表， V为内阻很大的电压表，电源的电动势为E，内阻为r0当R6的滑动触头向a端移动时 （ ）
A．电压表V的读数变小
B．电压表V的读数变大
C．电流表A的读数变小
D．电流表A的读数变大
11．某静电场沿X方向的电势分布如图所示，则下列说法错误的是（ ）
A、在0—X1之间不存在沿X方向的电场，在X1—X2之间存
在着沿X方向的匀强电场
B、在0—X1之间存在沿X方向的匀强电场，在X1—X2之间
存在着沿X方向的匀强电场
C、在0—X1之间不存在沿X方向的电场,在X1—X2之间存在着沿X方向的非匀强电场
D、在0—X1之间存在着沿X方向的匀强电场，在X1—X2之间存着沿X方向的非匀强电场
第Ⅱ卷（非选择题 共112分）
三、本题共2小题，共23分．把答案填在题中的横线上

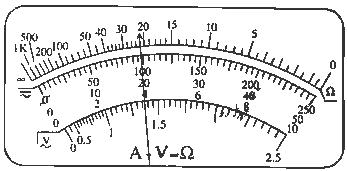

12．（1）一多用电表的电阻有三个倍率，分别是×1、×10、×100。用×10档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确在进行测量，应换到 档，如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是 ，若补上该步骤后测量，表盘的示数如图，则该电阻的阻䐈是____________Ω。
（2）一位同学测量了闭合电路中外电阻改变时路端电压和干路电流的一系列数据，并做成如图所示的U—I图像，从中可以得到电源的电动势E= V，电源的内电阻
r= Ω，电路的短路电流I= A。
13．小灯泡灯丝的电阻会随温度的升高而增大，某同学为研究这一现象，利用下列实验器材：电压表、电流表、滑动变阻器（变化范围0一 10Ω ）、电源、小灯泡、开关、导线若干来设计实验，并通过实验得到如下数据（ I 和 U 分别表示小灯泡上的电流和电压） .
| I/A | 0 | 0.12 | 0.21 | 0.29 | 0.34 | 0.38 | 0.42 | 0.45 | 0.47 | 0.49 | 0.50 |
| U/V | 0 | 0.20 | 0.40 | 0.60 | 0.80 | 1.00 | 1.20 | 1.40 | 1.60 | 1.80 | 2.00 |

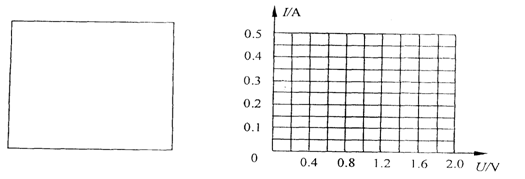

( 1 ）请在上面的方框中画出实验电路图．
( 2 ）在上图中画出小灯泡的 I 一 U 曲线．
( 3 ）把本题中的小灯泡接到图示电路中，若电源电动势
E= 2 . 0V , 内阻不计，定值电阻 R=5Ω ，则此时小灯泡
的功率是________ W .
四、计算或论述题：本题共 6小题，共 89分。解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确 写出数值的单位。
14. 如图所示，电源的电动势为4 V、内阻为1Ω，电阻R 1、R 2、R 3的阻值均为4Ω，电容器C的电容为30pF，电流表的内阻不计，求
(1)闭合开关S并达到稳定状态后，电流表A的读数．
(2)闭合开关S并达到稳定状态后，电容器C所带的电荷量．
15．如图所示，A、B为两上带电的平行金属板，板间形成匀强电扬，A、B两板间的电势差为U，两板间距为d，绝缘细线一端栓一质量为m的带电小球，另一端悬于O点。小球静止时，与A板相距d/3，细线与直方向的夹角为θ。求：（1）球带何种电荷？电荷量多大？
（2）若将细线烧断，则小球做何种运动？它运动到A板需多少时间？
16．如图所示，两块竖直放置的平行金属板A、B，两板相距d，两板间电压为U，一质量为m的带电小球从两板间的M点开始以竖直向上的初速度v0运动，当它到达电场中的N点时速度变为水平方向，大小变为2v0，求M、N两点间的电势差和电场力对带电小球所做的功（不计带电小球对金属板上电荷均匀分布的影响，设重力加速度为g）
17．如图所示的电路中，电阻R1=4Ω，R2=6Ω，电源内电阻r=0.6Ω。若电源消耗的总功率为40W，电源的输出功率为37.6W，求电源电动势和电阻R3的阻值。
|
18．如图所示是利用电动机提升重物的示意图，其中D是
直流电动机．p是一个质量为m的重物，它用细绳拴在电动机的轴上．闭合开关ｓ，重物p以速度v匀速上升，这时电流表和电压表的示数分别是Ｉ＝5.0Ａ和Ｕ＝110Ｖ，重物p上升的速度v＝0.70ｍ／ｓ．已知该装置机械部分的机械效率为70%，重物的质量ｍ＝45kg（ｇ取10m／s2）．
求(1)电动机消耗的电功率P电；
(2)绳对重物做功的机械功率Ｐ机；
(3)电动机线圈的电阻R．
19．带等量异种电荷的两块相互平行的金属板，AB、CD长为
，两板间距为d，其间为匀强电场，当两板间的电压为U0时，有一个质量为m，带电量为q的质子紧靠AB板的上表面以初速度V0射入容器中，设质子运动过程中不会和CD板相碰，求（1）当t=
时质子在竖直方向的位移多大？（2）当t=时突然改变两金属板带电性质时，且两板间电压为U1时，则质子恰好能紧贴B端飞出电场，求电压U1和U0的比值是多大？
 |
高二年级物理第一学期期中试卷
高二年级物理期中试卷答卷
一、 单项选择题，本题共 6 小题，每小题 3 分，共 18 分。每小题只有一个选项正确, 选对的得3分,选错或不答的得0分.
| 题号 | 1 | 2 | 3 | 4 | 5 | 6 |
| 答案 |
二、多项选择题：本题共 5 小题，每小题 4 分，共 20 分，每小题有多个选项符合题意。全部选对的得 4 分，选对但不全的得 2 分，错选或不答的得 0 分。
| 题号 | 7 | 8 | 9 | 10 | 11 |
| 答案 |
三、本题共2小题，共23分．把答案填在题中的横线上
12．（1）……应换到
档，……那么缺少的步骤是
，若补上该步骤后测量，表盘的示数如图，则该电阻的阻䐈是____________Ω。
（2）E= V，
电源的内电阻r= Ω，
电路的短路电流I= A。
13．
( 1 ）请在上面的方框中画出实验电路图．
( 2 ）在上图中画出小灯泡的 I 一 U 曲线．
( 3 ）小灯泡的功率是________ W .
四、计算或论述题：本题共 6小题，共 89分。解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确 写出数值的单位。
14.
15．
16．
17．
18．
19．
