高二物理上学期第一次段考试卷

　　　　物理试卷（120分100分钟）出卷：杨贵和

一、选择题（1～6单选，每题3分；7～11多选，每题4分）

l ．关于电动势，下列说法不正确的是　　　　　　　　　　（　　）

　　　 A．电源两极间的电压等于电源电动势

　　　 B．电动势越大的电源，将其他形式的能转化为电能的本领越大

　　　 C．电源电动势的数值等于内、外电压之和

　　　 D．电源电动势与外电路的组成无关

2．当电子由A不断运动到B的过程中，如图1所示，小磁针如何运动：(　　　 )

　A．不动　　　　　　　 B．N极向纸里，S极向纸外旋转　　　　　　　　　

C．向上运动　　　　　 D．N极向纸外，S极向纸里旋转　　

3．关于三个公式：①，②③P=U²/R，下列叙述正确的是（　）

A．公式①适用于任何电路的电热功率

　　　 B．公式②适用于任何电路的电热功率

　　　 C．公式①、②、③适用于任何电路电功率

　　　 D．上述说法都不正确

4．如图2所示，R1和R2都是“100Ω 4W”的电阻，R3是“100Ω 1W”的电阻，A、B两端允许输入的最大电功率是　　　　　　　　（　　）

A．9W　　　 B．3W　　C．9W/8　　　 D．1.5W

5．在如图所示的电路中，E为电源电动势，r为电源内阻，R₁和R₃均为定值电阻，R₂为滑动变阻器。当R₂的滑动触点在a端时合上开关S，此时三个电表A₁、A₂和V的示数分别为I₁、I₂和U。现将R₂的滑动触点向b端移动，则三个电表示数的变化情况是

A．I₁增大，I₂不变，U增大　　B．I₁减小，I₂增大，U减小

C．I₁增大，I₂减小，U增大　　D．I₁减小，I₂不变，U减小

6．如图4所示为电视机显像管的偏转线圈的示意图．线圈中心Ｏ处的黑点表示电子枪射出的电子，它的方向由纸内垂直指向纸外．当偏转线圈中的电流方向如图所示时，电子束应（　　　）

A．向左偏转　　 B．向上偏转　　 C．向下偏转　　 D．不偏转

以下为多选

7．关于电流的下列说法中，正确的是　　　　　　　　　（　　）

　　　 A．电路中的电流越大，表示通过导体横截面的电量越多

　　　 B．在相同时间内，通过导体截面的电量越多，导体中的电流就越大

　　　 C．通电时间越长，电流越大

　　　 D．导体中通过一定的电量所用时间越短，电流越大

8．如图中四个图所示是磁场对直线电流的作用，其中不正确的是 (　　 )

9．许多科学家在物理学发展过程中做出了重要贡献，下列表述正确的是(　　 )

A．卡文迪许测出静电力常量

B．奥斯特发现了电流的磁效应

C．安培提出了磁场对运动电荷的作用力公式

D．库仑总结并确认了真空中两个静止点电荷之间的相互作用规律

10．在图65中虚线所围的区域内，存在电场强度为 E的匀强电场和磁感应强度为B的匀强磁场，已知从左方水平射入的电子，穿过这个区域时未发生偏转，设重力可以忽略不计，则在这区域中的E和B的方向可能是（　　）

A．E和B都沿水平方向，并与电子运动的方向相同

B．E和B都沿水平方向，并与电子运动的方向相反

C．E竖直向上，B垂直纸面向外

D．竖直向上，B垂直纸面向里

11．在如图甲所示的电路中，电源电动势为3.0V，内阻不计，L₁、L₂、L₃为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关闭合后，下列关于电路中的灯泡的判断中，正确的是　　　　　　　 (　　　 )　　　　　　　　　　　　　　　　　　　

　 A．灯泡L₁的电阻为12Ω
　 B．通过灯泡L₁的电流为灯泡L₂的电流的2倍

C．灯泡L₁消耗的电功率为0.75W

D．灯泡L₂消耗的电功率为0.30W

高二物理上学期第一次段考试卷

物理试卷

一．选择题（1～6单选，每题3分；7～11多选，每题4分。计38分）

题号	1	2	3	4	5	6	7	8	9	10	11
答案

二、填充、实验题（本题共2小题，共22分．把答案填在题中的横线上。）

12、(本题满分10分)

⑴用下列器材测定电阻约为10Ω小灯泡的伏安特性曲线，要求灯泡两端的电压从零开始调节，实验器材有：电压表、电流表、电池、电键、待则灯泡、滑线变阻器各1个，导线若干.

（R_V＞＞Rx）

(1)在方框中画出实验原理图　

(2)在图8的实物上进行连线.

②根据上图所给出的电路，在下图的各器件实物图之间画出连接的导线。

（2）某同学在研究长直导线周围的磁场时，为增大电流，用多根导线捆在一起代替长直导线，不断改变多根导线中的总电流I和测试点与直导线的距离r，测得下表所列数据：

I/A r/m　 B/T	5.0	10.0	20.0
0.020	4.98×10^-5	10.32×10^-5	19.73×10^-5
0.040	2.54×10^-5	5.12×10^-5	9.95×10^-5
0.060	1.63×10^-5	3.28×10^-5	6.72×10^-5
0.080	1.28×10^-5	2.57×10^-5	5.03×10^-5

由上述数据可得出磁感应强度B与电流I及距离r的关系式为B=_ _____T。（要求用估算出的比例系数表示）

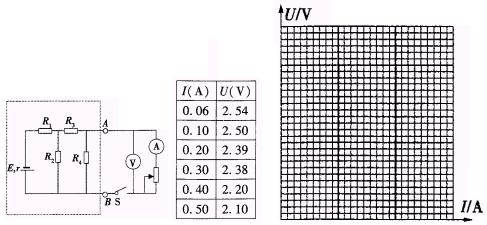

13、(本题满分12分)虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间。电键S闭合后，实验中记录的6组电流表示数I、电压表示数U,如下表所示。

（1）试根据这些数据在下面的坐标纸上画出U—I图线。

（2）若将方框内的电路等效成电动势为E、内电阻为r的电源，从图线上求出电源的电动势E=_______V，内电阻r=______Ω。

（3）若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是_______A。

（4）变阻器滑片移动过程中，滑动变阻器的最大功率是_________W。

三、计算题（60分）

14．（10分）如图52所示，带正电量为q的液滴，处在水平方向的匀强磁场中，磁感应强度为B，液滴运动速度为v，若要液滴在竖直平面内做半径为R的匀速圆周运动，则：

（1）所施加匀强电场的电场强度大小和方向如何？

（2）液滴的绕行方向怎样？

15（12分）如图所示，两根平行金属导轨M、N，电阻不计，相距0.2m，上边沿导轨垂直方向放一个质量为m＝5×10^－2的金属棒ab，ab的电阻为0.5Ω．两金属棒一端通过电阻R和电源相连．电阻R＝2Ω，电源电动势E＝6V，内源内阻r＝0.5Ω，如果在装置所在的区域加一个匀强磁场，使ab对导轨的压力恰好是零，并使ab处于静止．（导轨光滑）求：

（1）ab中的电流I有多大？

（2）ab杆所受的安培力F的大小？

（3）所加磁场磁感强度B的大小和方向？

16． (12分) 如图是家用电饭煲的电路图。将电饭煲接到稳压电源上，当开关接通“加热”档时，电热丝以额定功率给食物加热，当食物蒸熟后，开关接通“保温”档，给食物保温，这时电热丝的功率为其额定功率的1/9，电流为1.40 A，已知分压电阻的阻值是R=100Ω。求：

（1）保温时，电阻R两端的电压.

（2）稳压电源输出的电压.

（3）电热丝的额定功率.

17．（14分）如图所示，电源的电动势E=110V，电阻R₁=21Ω，电动机绕组的电阻R₀=0.5Ω，电键S₁始终闭合。当电键S₂断开时，电阻R₁的电功率是525W；当电键S₂闭合时，电阻R₁的电功率是336W，求

（1）电源的内电阻；

（2）当电键S₂闭合时流过电源的电流和电动机的输出功率。

18.（14分）电视机的显象管中，电子束的偏转是用磁偏转技术实现的.在电子枪中产生的电子经过加速电场加速后射出，从P点进入并通过圆形区域后，打到荧光屏上，如图所示。如果圆形区域中不加磁场，电子一直打到荧光屏上的中心O点的动能为E；在圆形区域内加垂直于圆面、磁感应强度为B的匀强磁场后，电子将打到荧光屏的上端N点。已知ON=h，PO=L.电子的电荷量为e，质量为m.求：

⑴电子打到荧光屏上的N点时的动能是多少？说明理由.

⑵电子在电子枪中加速的加速电压是多少？

⑶电子在磁场中做圆周运动的半径R是多少？

⑷试推导圆形区域的半径r与R及h、L的关系式.

附加题（20分　实验班做）

1．（8分）如图所示，有一表头G，满偏电流

Ig=200μA，内阻Rg=100Ω，现把它

改装成多量程的电流表和电压表，

则R₁= 　　　　；R₂= 　　　　　；

R₃= 　　　　　；R₄= 　　　　　。

2．（12分）．质量为m的金属滑块，电量＋q，以某一初速度沿水平放置的绝缘板进入电磁场空间，匀强磁场方向如图所示，匀强电场方向水平（且与地板平行），滑块与绝缘地板间的摩擦系数为μ，已知滑块自A点沿绝缘板匀速直线运动，到B点与电路开关相碰，使形成电场的电路断开，电场立即消失，磁场依然存在，设碰撞时，滑块无电量损失，而动能变为碰前的1/4，滑块碰撞后，做匀速直线运动返回A点，往返总时间为T，AB长为L，求：

　（1）匀强电场场强大小及方向？（2）磁感应强度B=？（3）全过程摩擦力做的功？
