高二物理上学期阶段检测题
一、单项选择题:本题共10小题,每小题3分,共计30分。每小题只有一个选项符合题意。
1、关于电流、电流强度的下列说法中,正确的是 ( )
A.电流是电荷运动形成的
B.电荷运动的方向就是电流的方向
C.同一段电路中,相同时间内通过各不同截面处的电量一定相等
D.电流强度有一定的方向,是矢量
2、一根均匀的电阻丝其电阻为R,在温度不变的情况下,下列情况中其电阻值仍为R的是( )
A.当长度不变,横截面积增大一倍时 B.当横截面积不变,长度增大一倍时
C.长度和横截面半径都增大一倍时 D.长度和横截面积都缩小一半时
3、一电流表的满偏电流Ig=1mA,内阻为200Ω.要把它改装成一个量程为0.5A的电流表,则应在电流表上 ( )
A.并联一个200Ω的电阻 B.并联一个0.4Ω的电阻
C.串联一个0.4Ω的电阻 D.串联一个200Ω的电阻
4、、如图所示的虚线框内是一个未知电路,测得它两个端点a、b之间的电阻是R。若在a、b之间加上电压U,测得通过电路的电流为I,则未知电路的电功率一定是
( )
A.I2R B.U2/R
C.UI D.UI- I2R
5、如图是或非门逻辑电路图。在下面或非门的真值表中表示的输入、输出真值中正确的是:
![]() ![]() | 输入 | 输出 | |||||||||||
| b | y | |||||||||||
A | 0 | 0 | 0 | ||||||||||
B | 0 | 1 | 0 | ||||||||||
C | 1 | 0 | 1 | ||||||||||
D | 1 | 1 | 1 |
6、两个小灯泡的标识分别是L1“6V 6W”,L2“6V 9W”,把它们分别接在同一直流电源上,L1消耗的功率恰好为6W,则L 2消耗的功率为(电源内阻不可忽略) ( )
A.一定小于9W B.一定等于9W
C.一定大于9W D.条件不足,不能确定
7、如图所示,直线A为电源的U—I图线,直线B和C分别为电阻R1和R2的U—I图线,用该电源分别与R1、R2组成闭合电路时,电源的输出功率分别为P1、P2,电源的效率分别为η1、η2,则
A.P1> P2 B.P1< P2
C.η1>η2 D.η1< η2
8、如图所示电路中,当滑动变阻器的触头向上滑动时( )
A.电源的功率变小
B.电容器贮存的电量变小
C.电源内部消耗的功率变小
D.电阻R1消耗的电功率变小
9、如图所示的电路中,电流表A1和A2为相同的毫安表(内阻不能忽略),当电路两端接入某
一恒定电压的电源时,A1的示数为5mA。A2的示数为3mA,现将A2改接在R2所在的支路上,如图中虚线所示,图中电表均不会被烧坏,则下列说法正确的是 ( )
A.通过R1的电流强度必减少
B.电流表A1示数必增大
C.通过R2的电流强大必增大
D.电流表A2示数必增大
10、如图所示,可变电阻R 0 标有“150Ω,3A” 负载电阻R有 “50Ω, 2A” 当输入电压UAB=200V时,为了保证各电阻均不损坏,滑片上下移动过程中输出电压UCD的变化范围是
A. 0V≤UCD≤200V B. 50V≤UCD≤200V
C. 0V≤UCD≤100V D. 75V≤UCD≤100V
二、多项选择题:本题共5小题,每小题4分,共计20分,每小题有多个选项符合题意对的得4分,选对但不全的得2分,错选或不答的得0分。
11、关于电源的电动势,下面说法正确的是:
A.电源的电动势等于电源两极间的电压
B.电动势越大的电源,将其它能转化为电能的本领越大
C.电动势的数值等于内、外电路电压之和
D.电动势只由电源性质决定与外电路无关
12、在如图所示的电路中,E为电源电动势,r为电源内阻,R1和R3均为定值电阻,R2为滑动变阻器。当R2的滑动触点在a端时合上开关S,此时三个电表A1、A2和V的示数分别为I1、I2和U.现将R2的滑动触点向b端移动,则三个电表示数的变化情况是
( )
A.I1减小,I2增大 B. I2增大,U减小
C.I1增大,I2减小 D. I2不变,U减小
13、某同学在研究串联电路电压特点的实验时,接成如图所示的电路,接通K后,他将高内阻的电压表并联在A、C两点间时,电压表读数为U;当并联在A、B两点间时,电压表读数也为U,当并联在B、C两点间时,电压表的读数为零,则出现此情况的原因可能是(R1、R2的阻值相差不大)
( )
A、AB段断路 B、BC段断路
C、AB段短路 D、BC段短路
14、经过精确校准的电压表V1和V2,分别用来测定如图所示电路中R两端a、b间的电压,读数依次为12.7V和12.3V,则 ( )
A.a、b间的实际电压应大于12.7V
B.a、b间的实际电压应小于12.3V
C.电压表V1的内阻大于V2的内阻
D.电压表V1的内阻小于V2的内阻
15、在如图所示的电路中,电源电动势为3.0V,内阻不计,L1、、L2、L3为3个相同规格的小灯泡,这种小灯泡的伏安特性曲线如下图所示.当开关闭合后,下列判断正确的是( )
A.灯泡L1的电阻为12Ω
B.通过灯泡L1的电流为灯泡L2电流的2倍
C.灯泡L1消耗的电功率为0.75W
D.灯泡L2消耗的电功率为0.30W
三、填空题:本题共3小题,共计17分。把答案填在答题纸相应的横线上或按要求作图。
16、(1)如右图所示,用伏安法测电阻R的阻值时,下列说法正确的是( )
A.十分认真地进行测量,测量所得R值一定仍比真实值大
B.只要认真进行测量次数足够多,那么测量所得R的平均值就会非
常接近真实值
C.设安培表内阻为RA,那么认真测量所得R值一定比真实值大RA
D.认真测量所得R值一定比真实值小
(2)多用表标示为“+”和“-”的插孔是分别和内部电流计的正、负极相连的,而红、黑表笔应分别插入“+”、“-”的插孔。现用多用表测直流电压或元件电阻时,关于电流流向和电势高低的表述,正确的是( )
A、测电压时,电流由红表笔流入多用表,红表笔电势高
B、测电压时,电流由黑表笔流入多用表,黑表笔电势高
C、测电阻时,电流由黑表笔流出多用表(经待测电阻回多用表),黑表笔电势高
D、测电阻时,电流由红表笔流出多用表(经待测电阻回多用表),红表笔电势高
(3)一万用电表有四个欧姆挡,分别为×1Ω、×10Ω、×100Ω、×1kΩ,欧姆挡表盘的中间刻度值为“15”. 现用它来测量一未知电阻的阻值,先将选择开关置于“×100Ω”挡处,接着将红表笔和黑表笔接触,发现表针指在“0Ω”处,然后进行测量,结果发现表针指在欧姆挡刻度值为“200”的刻度线附近. 为了使测量结果更准确,必须换挡并重新测量,下列说法正确的是 ( )
A.必须将选择开关改为置于“×10Ω”挡处 B.必须将选择开关改为置于“×1kΩ”挡处
C.换挡之后必须重新调零才能进行测量 D.换挡之后不必重新调零就可进行测量

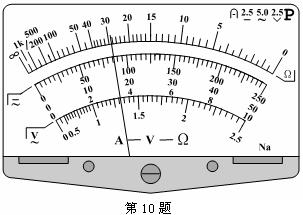

17、用多用表测量电流、电压或电阻时,表盘指针的位置如图所示。如果选择开关指在“
—2.5”位置时,测量结果为
;如果选择开关指在“
—10”位置时,测量结果为
;如果选择开关指在“Ω—×100”位置时,测量结果为
。

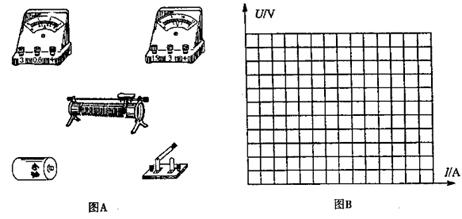

18、测量电源电动势和内电阻的器材如图A所示,请用实线表示导线,将图A中器材连成实验用电路,实验时经测量得出的数据如下表,请在下图B的方格纸上画出U—I图线。利用图线可求出电源电动势和内电阻分别为 、 。
1 | 2 | 3 | 4 | 5 | 6 | |
I/A | 0.12 | 0.20 | 0.31 | 0.32 | 0.50 | 0.57 |
U/V | 1.37 | 1.32 | 1.24 | 1.18 | 1.10 | 1.05 |
四、计算题:本题共4小题,共计33分。解答时请写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分,有数值计算的题,答案中必须明确写出数值和单位。
19、如图,电源的电动势为6V,内电阻r =0.6Ω,R1=4Ω,R2=6Ω,求R1、R2中的电流.
20、如图所示,在A、B两点间接一电动势为4 V,内电阻为1Ω的直流电源,电阻R1 、R2 、R3的阻值均为4Ω,电容器C的电容为30μF,电流表的内阻不计,求:
(1)、电流表的读数;
(2)、电容器所带的电量;
(3)、S断开后,通过R2的电量.
21、一台电风扇,内阻为20Ω,接上220V电压后,消耗功率为66W,问:⑴电风扇正常工作时通过电动机的电流是多少?⑵电风扇正常工作时转化为机械能的功率是多少?转化为内能的功率是多少?电动机的效率是多少?⑶如果接上电源后,电风扇的风叶被卡住,不能转动,这时电动机消耗的电功率和发热功率分别是多少?
22、如图所示电路,电源电动势E=90V,内阻r=5Ω,R1=10Ω,R2=20Ω,板面水平放置的平行板电容器的两极板M、N相距d = 3cm,在两板间的正中央有一带电液滴,电量q = -2×10-7C,质量m= 4×10-5kg,取g=10m/s2,求:
(1)若液滴恰好能处于静止状态,电压表的示数是多少?若此时滑动变阻器的滑动触头C正好在变阻器正中点,那么滑动变阻器的最大阻值Rm是多大?
(2)将滑动触头C迅速滑到A端,则液滴将向哪个极板作什么性质的运动?到达该极板时的速度是多大?
高二物理阶段检测题答卷
班级 学号 姓名
一、单项选择题:本题共10小题,每小题3分,共计30分。每小题只有一个选项符合题意。
题号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
答案 |
二、多项选择题:本题共5小题,每小题4分,共计20分,每小题有多个选项符合题意对的得4分,选对但不全的得2分,错选或不答的得0分。
题号 | 11 | 12 | 13 | 14 | 15 |
答案 |
三、填空题:本题共3小题,共计17分。把答案填在答题纸相应的横线上或按要求作图。
16、(1) (2) (3)
17、 、 、
18、 V、 Ω。
四、计算题:本题共4小题,共计33分。解答时请写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分,有数值计算的题,答案中必须明确写出数值和单位。
19、
20、
21、
22、
