高二年级物理第一学期期中考试
物理试题
考生注意: 本试卷总分150分,其中试题总分145分,卷面分5分.卷面分5分是根据每位考生的卷面书写的整洁、清晰、规范情况来判分的.
第Ⅰ卷（选择题 共40分）
一．本题共12小题，每小题4分，共48分；全部选对的得4分，选不全的得2分，有选错或不答的得0分．
1．下列说法正确的是（ ）
A．磁感线从磁体的N极出发，终止于磁体的S极
B．磁感线可以表示磁场的方向和强弱
C．磁铁能产生磁场，磁场是一种客观存在的特殊物质
D．磁感线是是磁场中客观存在的曲线
2．两个大小相同、带等量异种电荷的导体小球A和B，彼此间的引力为F．另一个不带电的与A、B大小相同的导体小球C，先与A接触，再与B接触，然后移开，这时A和B之间的作用力为F'，则F与F'之比为：( )
A．8:3 B．8:1 C．1:8 D．4:1
3．当在电场中某点放入电量为q的正电荷时，测得该点的场强为E，若在同一点放入电量为2q的负电荷时，测得该点的场强:（ ）
A、大小为2E，方向与原来相同 。 B、大小为2E，方向与原来相反。
C、大小为E，方向与原来相同。 D、大小为E，方向与原来相反。
4．在电源的电动势为E、内阻为r的闭合电路中,下列说法正确的是
A、外电路电阻增大,路端电压增大 B、外电路电阻增大,电源内电压增大
C、外电路短路,路端电压为零 D、外电路断路,路端电压等于电源的电动势
5．关于电阻率的说法,下列正确的是：( )
A．电阻率与导体的长度和横截面积有关。
B．电阻率由导体的材料决定，且与温度有关。
C．电阻率大的导体，电阻一定大。
D．有些合金的电阻率几乎不受温度变化的影响，可用来制成标准电阻
6．家用电烙铁在长时间使用过程中，当暂时不使用时，如果断开电源，电烙铁会很快变凉，而再次使用时，温度不能及时达到要求。如果长时间闭合电源，又浪费电能。为改变这种不足，某学生将电烙铁改成如图所示电路，其中R0是适当的定值电阻，R是电烙铁。则（ ）
A、若暂不使用，应断开S B、若再次使用，应闭合S
C、若暂不使用，应闭合S D、若再次使用，应断开S
7．带电的平行板电容器中某一带电微粒处于静止状态，如图所示，今将两板距离增大，则微粒将：
A.
仍然静止
B. 向上运动
C. 向下运动
D. 运动状态无法确定
8．如图a，b，c是正点电荷一条电场线上的三个点，电场线的方向由a到c，a、b间的距离等于b、c间的距离。用φa、φb、φc和Ea、Eb、Ec分别表示a、b、c三点的电势和电场强度，可以断定（ ）。
A、φa>φb>φc B、Ea>Eb>Ec
C、φa－φb＝φb－φc D、Ea＝Eb＝Ec
9．电动机的线圈电阻为R，电动机正常工作时，两端电压为U，通过线圈的电流强度为I，工作时间为t，下列说法中正确的是
A、电动机消耗的电能为IUt B、电动机消耗的电能为I2Rt
C、电动机线圈生热为I2Rt D、电动机线圈生热为U2t/R
10．如图所示是一火警报警器的电路示意图，其中R2为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而减小。电流表为值班室的显示器，电源两极之间接一报警器，当传感器R2所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（ ）
A、I变大，U 变大
B、I变大，U 变小
C、I变小，U 变大
D、I变小，U 变小
第Ⅱ卷（非选择题 共105分）
二、实验题：（本题共4个小题，36分，将符合题目要求的答案填在相应的位置上）
11．在“测量金属丝的电阻率”的实验中：
（1）用螺旋测微器测量金属丝的直径如图所示，则该金属丝的直径为 mm；
（2）若测得金属丝的直径为d，金属丝的长度为l，电压表的读数为U，电流表的读数为I，则该金属的电阻率为：ρ =
；
（3）若金属丝的电阻约几欧姆，要求在实验过程中，电压表的读数能从零开始连续增大，在方框中画出实验电路图.
12．在《描绘小灯泡的伏安特性曲线》的实验中，
（1）下面有四个电路图，你在实验中采用的电路图是： 。
 | |||||||
 |  |  | |||||
（2）某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：
| I（A） | 0.12 | 0.21 | 0.29 | 0.34 | 0.38 | 0.42 | 0.45 | 0.47 | 0.49 | 0.50 |
| U（V） | 0.20 | 0.40 | 0.60 | 0.80 | 1.00 | 1.20 | 1.40 | 1.60 | 1.80 | 2.00 |
在图中描点画出小灯泡的U—I曲线.
(3)在实验中得到的小灯泡的U—I特性曲线是一条 线（填“直”、“曲”），这表明小灯泡的电阻随温度升高而 （填“增大”、“减小”、“不变”）。
13．在“测定电源电动势和内阻”的实验中：
（1）若根据实验数据作出如图所示的图象，则该电池的电动势E= V；内阻r = Ω；
（2）若实验电路如图所示，由于电压表、电流表均不是理想电表，则测量结果，电源电动势的测量值将 真实值，内阻的测量值将 真实值. （填“大于”、“等于”、“小于”）
(3) 请根据电路图在右图中连接实物图。
14．多用表是一种测电学量的多功能、多量限测量仪表
（1）某同学使用多用电表测量一电阻，操作过程分一下四个步骤：（请填写第②步操作）
①将红、黑表笔分别插入多用电表的“+”、“-”插孔；选择电阻档“×1”；
②________________________________________________________________；

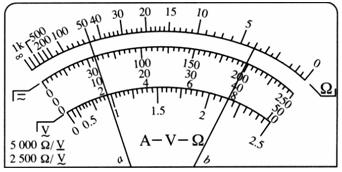

③使用多用电表进行了两次测量，把红黑表笔分别与电阻的两端相接，指针所指的位置分别如图中a、b所示。当多用表的指针位于a 时,如图所示。
则被测电阻的阻值是 Ω．

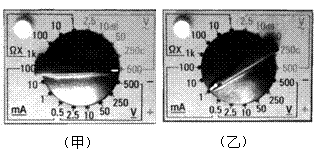

④两位同学使用完多用电表后，分别把选择开关置于图甲和图乙位置，你认为图 的位置比较好．
（2）用多用表测晶体二极管的性能好坏时，量程通常选择 档，若所测二极管性能好，则交换两表笔测得二极管两极间的电阻差异应 ；测得电阻较小的一次，与 (填红或黑)表笔相连的一端为二极管的正极。
三、计算题：（本题共6小题69分。解答应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。）
15．(10分) 如图所示的电路中，电源的电动势E=1.5V，内电阻r=5Ω，外电路的电阻R1=15Ω，R2=30Ω。求电路中的总电流和路端电压。
(答案写在答题卷上)
16．(10分) 如图所示，一对平行金属极板相距为d=2cm，两板间匀强电场方向向下，场强大小E=1.6×103V/m，其中下极板接地（零电势）。A点距下板为h1=1.5 cm，B点距下板为h2=0.5 cm，试求：（电子电荷量e＝-1.6×10－19 C）
（1）两金属板之间的电势差大小；
（2）将一个电子从A点移到B点电场力做的功；
（3）电子从A点移到B点的过程中,电势能是增加还是减少?改变了多少?
(答案写在答题卷上)
17. (10分)在地球赤道附近,地磁场可视为沿南北方向(方向由南向北)的匀强磁场,磁感应强度的大小为5.0×10－5T. 求:
(1)在赤道上某处水平地面上建有一南北朝向的房子,房子的南墙上有一个面积为4m2的窗户,试求出穿过这个窗户的磁通量是多少?
(2)赤道上某处有一竖直的避雷针，长为5m,当带有正电的乌云经过避雷针的上方时，避雷针开始放电，放电电流为2.0A,则地磁场对避雷针的作用力的大小为多少?方向如何?
(答案写在答题卷上)
18．(12分)一个带正电的微粒，从A点射入水平方向的匀强电场中，微粒沿直线AB运动，如图，AB与电场线夹角θ=30°，已知带电微粒的质量m=1.0×10－7kg，电量q＝＋1.0×10－10C，A、B相距S=20cm。求：（1）电场强度的大小和方向？（2）要使微粒从A点运动能够到达B点，微粒射入电场时的最小速度是多少？（取g=10m/s2，结果保留二位有效数字）
(答案写在答题卷上)

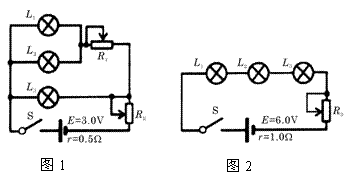

19.(13分)三只灯泡L1、L2和L3的额定电压分别为1.5 V、1.5 V和2.5 V，它们的额定电流都为0.3 A.若将它们连接成图1、图2所示电路，且灯泡都正常发光，
(1) 试求图1电路的总电流和路端电压;
(2) 求电阻R2两端的电压和电阻R2消耗的电功率;
(3) 分别计算两电路电源提供的电功率，并说明哪个电路更节能。
 |
(答案写在答题卷上)
20．（14分）如图13所示，E为电源，电动势E=20V，内阻不计。固定电阻R1=1000Ω，R2为光敏电阻。K为发射电子的阴极，发出初速度为零的电子经过A、B间电场加速后源源不断地从小孔S沿虚线方向射入平行板电容器C中，虚线到两极板距离相等，极板长l1=10cm，两极板的间距d=2.5cm。D为屏，与平行极板垂直，到极板的距离l2=35cm。P为一圆盘，由形状相同、透光率不同的三个扇形a、b和c构成，它可绕
轴转动。当细光束通过扇形a、b、c照射光敏电阻R2时，R2的阻值分别为50Ω、100Ω、300Ω。已知电子电量e=1.6×10-19C，电子质量m=9×10-31kg。忽略细光束的宽度、电容器的充电放电时间及电子所受的重力。假设照在R2上的光强发生变化时，R2的阻值立即有相应的改变。
（1）设圆盘不转动，细光束通过b照射到R2上，分别求出电阻R1和R2两端的电压的表达式。（用E、R1、R2表示结果）
（2）设圆盘不转动，细光束通过b照射到R2上，求电子经过A、B间电场加速后再经过平行板电容器C中的匀强电场偏转后,离开电场时在竖直方向上位移的表达式。（用d、R1、R2和l1表示结果）
（3）设圆盘不转动，细光束通过b照射到R2上，求电子到达屏S上时，它离O点的距离y。（计算结果保留二位有效数字）。
（4）设转盘按图13中箭头方向匀速转动，每3秒转一圈。取光束照在a、b分界处时t=0，试在图14给出的坐标纸上，画出电子到达屏S上时，它离O点的距离y随时间t的变化图线（0—6s间）。要求在y轴上标出图线最高点与最低点的值。（不要求写出计算过程，只在答卷上画出图线。）
(答案写在答题卷上)
答题卷
| 题号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 答案 |
11．（1）
mm；
（2）ρ = ；
（3）画在下图虚线框中.
 |
12．（1） 。
（2）在上面坐标图上作I-U图.
(3) 线（填“直”、“曲”），
（填“增大”、“减小”、“不变”）。
13．（1）E= V； r = Ω；
（2） ， .
(3)在右图连线.
14．
（1）② .
③ Ω． ④ ．
(2) ， ； (填红或黑)。
15．(10分)
16．(10分)
17. (10分)
18．(12分)
19.(13分)
20．（14分）
