高二物理试卷

命题人：胡小波　 审核人：王小平

一、选择题（本题共10小题，每题4分，满分40分。每题所给的选项中有的只有一个是正确的，有的有几个是正确的，将所有正确选项的序号选出，并填入括号中。全部选对的得4分，部分选对的得2分，有错选或不选的得0分）

1、如图1所示，实线是一个电场中的电场线，虚线是一个负检验电荷在这个电场中的轨迹，若电荷是从a处运动到b处，以下判断正确的：　　　　　　  (　　 )

A．电荷从a到b加速度减小

B．b处电势能大

C．b处电势高

D．电荷在b处速度小于a处

2、点电荷A和B，分别带正电和负电，电量分别为4Q和Q，在AB连线上，如图2，电场强度为零的地方在　　　　　 (　　 )

A．A和B之间　　　　　　　　 B．B左侧

C．A右侧　　　　　　　　　   D．A的右侧及B的左侧

3、如图3，电源的内阻不可忽略．已知定值电阻R₁=10Ω，R₂=8Ω．当电键S接位置1时，电流表的示数为0.20A．那么当电键S接位置2时，电流表的示数可能是下列的哪些值 (　　 )

A.0.28A　　　　　　 B.0.25A　　　

C.0.22A　　　　　　 D.0.19A

4、用伏安法测某一电阻时，如果采用如图4所示的甲电路，测量值为R₁ ，如果采用乙电路，测量值为R₂ ，那么R₁ 、R₂与真实值R之间满足关系（　　 ）

A、R₁＞R＞R₂ B、R＞R₁＞R₂

C、R₁＜R＜R₂D、R＜R₁＜R₂

5、如图5中接地的金属球A的半径为R，点电荷的电量Q，到球心距离为r，该点电荷的电场在球心O处的场强等于： (　　 )



6、已知如图6所示，光滑绝缘水平面上有两只完全相同的金属球A、B，带电量分别为-2Q与-Q。现在使它们以相同的初动能E₀（对应的动量大小为p₀）开始相向运动且刚好能发生接触。

图6

接触后两小球又各自反向运动。当它们刚好回到各自的出发点时的动能分别为E₁和E₂，动量大小分别为p₁和p₂。有下列说法正确的是　 (　　 )

A．E₁=E₂> E₀，p₁=p₂> p₀

B．E₁=E₂= E₀，p₁=p₂= p₀

C．接触点一定在两球初位置连线的中点右侧某点

D．两球必将同时返回各自的出发点。　　　　　　　　　　　　　　　　　　　 　　　　　

7、已知如图，两只灯泡L₁、L₂分别标有“110V，60W”和“110V，100W”，另外有一只滑动变阻器R，将它们连接后接入220V的电路中，要求两灯泡都正常发光，并使整个电路消耗的总功率最小，应使用下面哪个电路？　　　　　　　　　　　　　　　　　　　　　  (　　 )

A.　　　　　　　　 B.　　　　　　　　　  C.　　　　　　　 D.　　　　　　　

8、如图8所示，质量为m，带电量为q的粒子，以初速度v₀，从A点竖直向上射入真空中的沿水平方向的匀强电场中，粒子通过电场中B点时，速率v_B=2v₀，方向与电场的方向一致，则A，B两点的电势差为：(　　　　)

9、在正电荷周围的电场中，有a、b两点，以下说法中正确的是　 （　　  ）

A．这两点的电场强度一定不相同，电势也一定不相同

B．这两点电场强度有可能相同，电势有可能相同

C．这两点电场强度一定不相同，但电势有可能相同

D．这两点电场强度有可能相同，但电势一定不相同

10、在如图所示的电路中，电池的电动势为E，内电阻为r，R₁、R₂ 为 两个阻值固定的电阻，当可变电阻R的滑片向下移动时，电流表的示数I和电压表的示数U将（ 　　）

A．I变大，U变小　　　B．I变小，U变小

C．I变小，U变大　　　D．I变大，U变大

二、填空题（本题共24分)将正确的答案写在相应的横线上，不要求写出解答过程）

11、(6分)如图11所示

把开关接通定义为1，断开定义为0，灯泡亮为1，熄为0，则如右图所示真值表表示的电路是:　　　　

					图11

　　　 A　　　　　　　　　 B　　　　　　　　　　  C

真值表表示的逻辑

符号正确的是:　　　　　　　　　　　　 　　　　



　　　　　　

A　　　　　　　　　　　　　  B　　　　　　　　　　　 C

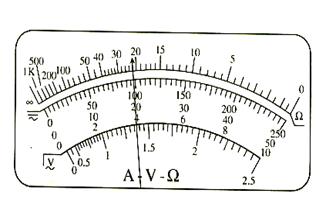

12、(9分)一多用电表的电阻档有三个倍率，分别是×1、×10、×100。用×10档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到_____档。如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是_____ ，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是______Ω。

13、(9分)某同学采用如图13所示的电路测定电源电动势和内电阻。已知干电池的电动势约为1．5 V，内阻约为1Ω；电压表(0一3V，3kΩ)、电流表(0～0．6A，1．0Ω)、滑动变阻器有R₁(10Ω，2A)和R₂(100Ω，0．1 A)各一只．

					图13

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

①　　 实验中滑动变阻器应选用　　　　　 (填“R₁”或“R₂”)。

②在图中画出实验电路图。

③在实验中测得多组电压和电流值，得到如图丙所示的U－I图线，由图可较准

确地求出该电源电动势E＝　　　　　 V；内阻，r=　　　 Ω。

三、计算题（本题共4小题，满分36分。每题均要求写出必要的文字说明，重要的物理规律，答题时应写出完整的数值和单位。只有结果没有过程的不能得分，过程不完整的不能得满分。）

14、（8分）图中边长为a的正三角形ABC的三点顶点分别固定三个点电荷+q、+q、-q，求该三角形中心O点处的场强。

15、（8分）如图15所示，已知电源电动势ε=20V，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V 4.5W”的灯泡L和内阻r′=0.5Ω的小型直流电动机恰能正常工作，求(1)电路中的电流强度？(2)电动机的额定工作电压？(3)电源的总功率？

16、(10分)在如图16所示的电路中，R₁=2 Ω，R₂=R₃=4 Ω，当电键K接a时，R₂上消耗的电功率为4 W，当电键K接b时，电压表示数为4.5 V，试求：

（1）电键K接a时，通过电源的电流和电源两端的电压；

（2）电源的电动势和内电阻；

（3）当电键K接c时，通过R₂的电流.

17、(10分)如图17所示，用长为l的绝缘细线拴一个质量为m、带电量为 +q的小球（可视为质点）后悬挂于O点，整个装置处于水平向右的匀强电场E中。将小球拉至悬线呈水平的位置A后，由静止开始将小球释放，小球从A点开始向下摆动，当悬线转过60⁰角到达位置B时，速度恰好为零。求：

（1）B、A两点的电势差U_BA ；

（2）电场强度E ；

（3）小球到达B点时，悬线对小球的拉力T。
