高中物理选修3-1形成性测试
第三章 磁场(B)
班别 姓名 学号 成绩
一、单项选择题
1、如图3B-1所示，在直角坐标系中，电子束沿y轴的正方向运动，则在z轴上的A点处产生的磁感强度的方向是： [ ]
A、+x方向 B、—x方向
C、+z方向 D、—z方向
2、如图3B-2所示，两根垂直纸面平行固定放置的直导线M和N，通有同向等值电流，沿纸面与直导线M、N等距放置另一根可自由移动的通电导线ab，则通电导线ab在安培力作用下运动的情况是 [ ]
A. 沿纸面逆时针转动
B. 沿纸面顺时针转动
C. a端转向纸外，b端转向纸里
D. a端转向纸里，b端转向纸外
3、如图3B-2示，在条形磁铁的中线上方水平放置一通电直导线，则
A、
磁铁对电流的作用力竖直向下；
B、 磁铁对电流的作用力斜向上；
C、 磁铁对支承面的压力增大；
D、电流对磁铁的作用力竖直向上。

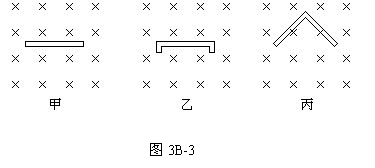

4、在匀强磁场中放入通有相同电流的三条不同形状的导线，如图3B-3所示.每条导线的两个端点间的距离相等，问所受磁场力最大的导线是 [ ]
A.甲线最大 B.乙线最大 C.丙线最大 D.三条线一样大
5、关于质子、α粒子、氘核等三种粒子的运动，下列判断正确的是：
A、以相同速度垂直射入同一匀强磁场中时，做圆周运动的半径都不同。
B、如垂直射入同一匀强磁场做圆周运动的半径相同，那么氘核动能最大。
C、如果从同一点以相同速度垂直射入同一匀强磁场，然后飞向荧光屏，在屏上就有三个光点。
D、在同一匀强磁场中做匀速圆周运动的氘核和α粒子的角速度一定相同。
6、把金属块放在磁场中，磁场方向垂直于里外两侧面向外，如图3B-4。金属块中有电流通过，设金属上下表面电势分别为U上和U下，则：
A、U上> U下 B、U上= U下
C、U上< U下 D、无法判定上下表面电势高低
二、多项选择题
7、如图3B-5，MN是匀强磁场中的一块薄金属板，带电粒子（不计重力）在匀强磁场中运动并穿过金属板，虚线表示其运动轨迹，由图知：
A、粒子带负电 B、粒子运动方向是abcde
C、粒子运动方向是edcba
D、粒子在上半周所用时间比下半周所用时间长
8、带负电的小球用绝缘丝线悬挂于O点，在匀强磁场中摆动，当小球每次通过最低点A时（图3B-6）：
A、摆球受到的磁场力相同
B、摆球的动能相同
C、摆球的速度大小相同
D、向右摆动通过A点悬线的拉力大于向左摆动通过A点悬线的拉力
9、一质子以速度V穿过互相垂直的电场和磁场区域而没有发生偏转(3B-7)，则
A、
若电子以相同速度V射入该区域，将会发生偏转
B、 无论何种带电粒子，只要以相同速度射入都不会发生偏转
C、 若质子的速度V'<V，它将向下偏转而做类似的平抛运动
D、 若质子的速度V'>V，它将向上偏转，其运动轨迹既不是圆弧也不是抛物线。
10、在图中3B-9虚线所围区域内，存在电场强度为E的匀强电场和磁感应强度为B的匀强磁场.已知从左方水平 射入的电子，穿过这区域时未发生偏转.设电子重力可忽略不计，则在这区域中的E和B的方向可能是 [ ]
A.
E竖直向上，B垂直纸面向外
B. E竖直向上，B垂直纸面向里
C. E、B都沿水平方向，并与电子运行方向相同
D. E竖直向上，B竖直向下
三、填空或实验题
11、在一个平面内有6根彼此绝缘的通电直导线，电流方向如图3B-10所示，各导线的电流大小相等，Ⅰ、Ⅱ、Ⅲ、Ⅳ4个区域的面积相等，则垂直纸面指向纸内磁通量最大的区域是______，垂直纸面指向纸外磁通量最大的区域是_______
12、如图3B-11所示是一种精密测量磁感强度的装置，虚线区域内有匀强磁场，在天平右端挂一矩形线圈，线圈共10匝，其边ab=cd=0.70米，bc=da=0.10米。线圈通进0.10安的逆时针方向电流，天平左盘加砝码使天平平衡，然后不改变电流大小而改变电流方向，再在天平左盘加8.0克砝码，才能平衡，则该磁场的磁感强度B= 特。
四、计算题、论述题
13、如图3B-12所示，在垂直纸面向里的匀强磁场中，有一段折成直角的金属导线abc，ab=bc=L，导线中通有如图的电流，电流强度为I，磁感应强度为B，要使该导线保持静止不动，应在b点加一多大的力，方向如何？（导线所受重力不计）
14、一带电量为+q，质量为m的粒子经加速电场（加速电压为U）加速后，垂直进入相互垂直的匀强电场和匀强磁场，电场E方向竖直向下，磁场方向垂直纸面向里，测出该粒子离开场区时的速度大小为V（不计重力），求粒子离开场区时偏离原方向的距离(图3B-13)。
15、在相互垂直的匀强电场和匀强磁场中，有一倾角为θ，足够长的光滑绝缘斜面，磁感强度为B，方向垂直纸面向外，电场方向竖直向上．有一质量为m,带电量为十q的小球静止在斜面顶端，这时小球对斜面的正压力恰好为零，如图3B-14所示,若迅速把电场方向反转竖直向下，小球能在斜面上连续滑行多远？所用时间是多少？
16、电视机的显像管中，电子束的偏转是用磁偏转技术实现的。电子束经过电压为U的加速电场后（加速前电子的速度可以认为是零），进入一圆形匀强磁场区，如图3B-15所示。磁场方向垂直于圆面。磁场区的中心为O，半径为r。当不加磁场时，电子束将通过O点而打到屏幕的中心M点。为了让电子束射到屏幕边缘P，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B应为多少？
