高二物理第一学期第一次阶段性测试
一、单项选择题：（每题3分，共24分）
1．某电解池内，如果在1s内共有5×1018个二价正离子和1×1019个一价负离子通过面积为0.1m2的某截面，那么通过这个截面的电流是
A．0 B．0.8A C．1.6A D．3.2A
2．由于供电电网电压的降低，用电器的功率降低了19％，则这时电网上电压比原来降低了
A．810/0 B．90 0/0 C．100/0 D．190/0
3．两个小灯泡的标识分别是L1“6V 6W”，L2“6V 9W”，把它们分别接在同一直流电源上，L1消耗的功率恰好为6W，则L 2消耗的功率为（电源内阻不可忽略）
A．一定小于9W B．一定等于9W
C．一定大于9W D．条件不足，不能确定

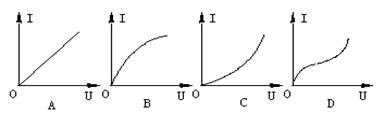

4．如图所示，若考虑温度对金属电阻率的影响，能较正确反映通过白炽灯的电流I与其两端电压U之间变化关系的图像是：
5．在神经系统中，把神经纤维分为有髓鞘和无髓鞘两大类，现代生物学认为，髓鞘是由多层类脂物质─髓质累积而成，具有很大的电阻，经实验测得髓质的电阻率为ρ=8×106Ω·m。某生物体中某段髓质神经纤维可看作高20cm、半径为4cm的圆柱体，当在其两端加上电压U=100V时，该神经发生反应，则引起神经纤维产生感觉的最小电流为
A．0.31μA B．0.62μA C．0.15μA D．0.43μA
6．如图所示，因线路故障，按通K时，灯L1和L2均不亮，用电压表测得Uab=0，Ubd=0，Ucd=4V．由此可知开路处为
A．灯L1 B．灯L2
C．变阻器 D．不能确定
7．某仪器内部电路如图所示，其中M是一个质量较大的金属块，左右两端分别与金属丝制作的弹簧相连，并套在光滑水平细杆上，a、b、c三块金属片的间隙很小（b固定在金属块上）。当金属块处于平衡时两根弹簧均处于原长状态。若将该仪器固定在一辆汽车上，则下列说法正确的是
A．当汽车加速前进时，甲灯亮
B．当汽车加速前进时，乙灯亮
C．当汽车刹车时，乙灯亮
D．当汽车刹车时，甲、乙灯均不亮
8．电流表的内阻是Rg=200Ω，满刻度电流值是Ig=500微安培，现欲把这电流表改装成量程为1.0V的电压表，正确的方法是
A．应串联一个0.1Ω的电阻 B．应并联一个0.1Ω的电阻
C．应串联一个1800Ω的电阻 D．应并联一个1800Ω的电阻
二、多项选择题：（每题4分，共16分）
9．一个直流电动机所加电压为U，电流为 I，线圈内阻为 R，当它工作时，下述说法中正确的是
A．电动机的输出功率为U2／R B．电动机的发热功率为I2R
C．电动机的输出功率为IU-I2R D．电动机的功率可写作IU=I2R=U2/R
10．铅蓄电池的电动势为2V，这表示
A．电路中每通过1C电量，电源把2J的化学能转变为电能
B．蓄电池两极间的电压为2V
C．蓄电池能在1s内将2J的化学能转变成电能
D．蓄电池将化学能转变成电能的本领比一节干电池（电动势为1.5V）的大
11．两个电源的伏安特征图线如图所示，由图可知
A．电源a的内电阻较小，电动势较大
B．电源a的内电阻较大，电动势较大
C．电源b的内电阻较小，电动势较小
D．电源b的内电阻较大，电动势较大
12．一平行板电容器C，极板是水平放置的，它和三个可变电阻及电源连接成如图所示的电路。今有一质量为m的带电油滴悬浮在两极板之间静止不动，要使油滴上升，可采用办法是
A．增大R1 B．增大R2
C．增大R3 D．减小R2
三、填空题：（每空3分，共15分）
13．如图所示电路中，已知I=3A，I1=2A，R1=10Ω，R2=5Ω，R3=30Ω，则通过电流表的电流方向为向________，电流大小为________A.
|
14．某同学用螺旋测微器测量一根金属丝的直径时，螺旋测微器的读数如图所示。可知该金属丝的直径d＝______mm．
15．用伏安法测金属丝Rx（约5Ω）的值，已知电流表的内阻为1Ω，量程为0.6A、电压表内阻约几千欧姆，量程为3V，电源电动势为9V，滑动变阻器的阻值为0～6Ω，额定电流为5A，试在右图方框中画出测量Rx的原理图 （2）试画出实物连线图
四、计算题：
16．如图所示，若R1=4Ω，R3=6Ω，电池内阻r=0.6Ω，则电源产生的总功率为P总=40W，而输出功率为P出=37.6W. 求：电源电动势和电阻R2. (本题8分)
17．如图所示电路，E=3V，r=1Ω，R1=R2=6Ω，R3=4Ω，R4=R5=2Ω，C=10μF，求电容器的带电量。(本题10分)
18．某公司的决策层由一名总经理和三名副总经理组成。在决策时只有当总经理和至少一名副总经理同时同意，某一项计划才可以被通过并被执行。请你根据这一决策机制，利用干电池、单刀单掷开关、灯泡、导线，设计一个表决电路，当计划得到通过时使灯泡亮起来。
(本题5分)
19．如图所示，电源的电动势E=6.0V，电阻R1＝8Ω，电动机绕组电阻r′＝2Ω，当电键K断开时，电阻R1消耗的电功率是2.88W；当电键闭合时，电阻R1消耗的电功率是2W，求：电键闭合时，电动机的输出功率。 (本题10分)
20．如图所示电路中，电阻R1=8Ω。当电键K断开时，电压表
的示数为5.7V，电流表的示数为0.75A，电源总功率是9W；当电键K闭合时，电压表
的示数为4V。若电键断开和闭合时电源内部损耗的电功率之比是9:16。求电源的电动势E和电阻R2、R3的阻值。
(本题12分)
答卷纸
13． ____________， ____________A 14．d＝_______________mm
15．
16．
17．
18．
19．
20．
答案
1．D 2．C 3．A 4．B 5．A 6．C 7．B 8．C
9．BC 10．AD 11．BC 12．CD
13． 右 0.5 14． 0.900
15．（1）电路原理图如图所示
（2）实物连线图略
16．E=20V R=7Ω
17．Q=2.1×10-5C
18．表决电路如图所示：
19．P出=1.5W
20．E=12V R2=8Ω R3=3.6Ω
