高二物理第一学期期中考试试卷
特别说明： 1. 以下题目的答案请全部填写在答卷纸上。
2. 本卷总分120分，考试时间100分钟。
一、选择题:本题共10小题，共35分，其中1～5题为单选题，每小题3分。第6～10题每小题有一个或多个选项符合题意。全部选对的得4分，选对但不全的得2分，错选或不答的得0分。
1．在闭合电路中，下列叙述正确的是( )
(A) 当外电路断开时，路端电压等于零
(B) 闭合电路的电流跟电源的电动势成正比，跟内外电路的电阻之和成反比
(C) 当外电路短路时，电路中的电流趋近于无穷大
(D) 当外电阻增大时，路端电压将减小
2．关于磁感应强度B，下列说法正确的是（ ）
(A) 由磁感应强度定义式
可知磁感应强度Ｂ，随导线中Ｉ的减小而增大。
(B) 由磁感应强度定义式
可知磁感应强度Ｂ，随导线受力F的减小而减小。
(C) 磁场中小磁针静止时S极所指的方向就是该点的磁感应强度B的方向
(D) 磁场中某点的磁感应强度的大小和方向都是由磁场本身所决定的
3.如图所示，在竖直向下的匀强磁场中，将一水平放置的金属棒ab以水平速度v0抛出，且棒与磁场垂直，设棒在运动过程中取向不变且不计空气阻力，则金属棒在运动过程中产生的感应电动势的大小变化情况是（ ）
(A) 越来越大
(B) 越来越小
(C) 保持不变
(D) 无法判断
4．两根相互垂直的异面通电直导线ab和cd中电流的方向如图所示，ab在前，cd在后，其中ab固定不动，cd可自由移动，则松手后cd的运动情况是 （ ）
(Ａ) 逆时针转动，同时靠近ab
(Ｂ) 逆时针转动，同时远离ab
(Ｃ) 顺时针转动，同时靠近ab
(Ｄ) 顺时针转动，同时远离ab
5．用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”档，测量时指针指在100与200刻度弧线的正中间，可以确定（ ）
(A) R=150Ω (B) R=1500Ω
(C) 1000Ω<R<1500Ω (D) 1500Ω<R<2000Ω
6.将条形磁铁N极沿相同的路径插入线圈内，第一次插入时的速度较大，第二次插入的速度较小，两次插入的深度相同，这两次插入磁铁的过程中，不发生变化的是（ ）
(A) 线圈内的磁通量的变化量
(B) 线圈内的感应电流的大小
(C) 线圈内的感应电流的方向
(D) 通过线圈横截面的电量
7．MN是匀强磁场中的一块薄金属板，带电粒子（不计重力）在磁场中运动并穿过金属板，运动轨迹如图所示,则（ ）
(A) 粒子带负电
(B) 粒子运动方向是abcde
(C) 粒子运动方向是edcba
(D) 粒子在上半周所用时间比下半周所用时间长
8.在图所示电路中，电容器C的上极板带正电，为了使该极板带正电且电量增大，下列办法中可行的是（ ）
(A) 增大R1，其它电阻不变
(B) 增大R2，其它电阻不变
(C) 增大R3，其它电阻不变
(D) 增大R4，其它电阻不变
9．如图
所示的是电视机显像管及其偏转线圈L，如果发现电视画面幅度比正常时偏小，可能是下列哪些原因造成的（ ）
(A) 电子枪发射能力减弱，电子数减少
(B) 加速电场电压过高，电子速率偏大
(C) 偏转线圈匝间短路，线圈匝数减小
(D) 偏转线圈电流过小，偏转磁场减弱
10．如图所示，带电平行板中匀强电场方向竖直向上，匀强磁场方向水平向里，某带电小球从光滑绝缘轨道上的a点自由滑下，经过轨道端点P进入板间后恰好沿水平方向做直线运动．现使球从轨道上较低的b点开始滑下，经P点进入板间后，在板间运动过程中（ ）
(A) 小球动能将会增大
(B) 小球的电势能将会增大
(C) 小球所受的洛仑兹力将会增大
(D) 因不知小球带电性质，不能判断小球的动能如何变化
二.实验题：本题共3题，共18分。把答案填在相应的横线上或按题目要求作答。
11．(5分)某同学设计了一个路灯自动控制门电路，如图所示。天黑了，让路灯自动接通，天亮了，让路灯自动熄灭。图中RG是一个光敏电阻，当有光照射时，光敏电阻的阻值会显著地减小。R是可调电阻，起分压作用。J为路灯总开关控制继电器（图中未画路灯电路）
（1）请在图中虚线框内填入需要的门电路符号
（2）如果路灯开关自动接通时天色还比较亮，为了让路灯在天色更暗时才自动接通开关，应 电阻R（选填增加或减小）
12．(5分)图中的A、B、C为黑箱（即看不见内部电路结构的一个盒子）上的三个接点，两个接点间最多只能接一个电学元件。为探明内部结构，某同学用多用电表进行了四步测量：
（1）用直流电压挡测量：A、B、C三点间均无电压；
（2）用欧姆挡测量：A、C间正反向电阻完全相同；
（3）用欧姆挡测量：黑表笔接A点、红表笔接B点，有电阻；反接阻值很大；
（4）用欧姆挡测量：黑表笔接C点、红表笔接B点，有电阻；阻值比第（2）步测得的大；反接阻值很大；
试在右边框中画出黑箱内元件的连接图。
13． (8分)表格中所列数据是测量小灯泡U－I关系的实验数据：
| U( V) | 0.0 | 0.2 | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
| I( A ) | 0.000 | 0.050 | 0.100 | 0.150 | 0.180 | 0.195 | 0.205 | 0.215 |

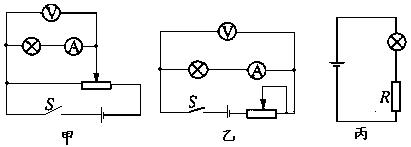

（1）分析上表内实验数据可知，应选用的实验电路图是图 （填“甲”或“乙” ）；
（2）在方格纸内画出小灯泡的U－I曲线。分析曲线可知小灯泡的电阻随I变大而
（填“变大” 、“变小”或“不变” ）；
（3）如图丙所示，用一个阻值为10Ω定值电阻R和上述小灯泡组成串联电路，连接到内阻不计、电动势为3V的电源上。则流过灯泡的电流约为 A。
三、计算或论述题。本题共6小题，共67分。解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值的单位。
14．（10分）如图所示为法拉第圆盘发电机的示意图：铜盘安装在水平的铜轴上，已知铜盘的直径为d，铜盘的电阻可忽略。整个铜盘处于垂直于盘面的匀强磁场B中，铜盘以角速度ω匀速转动，两铜片C、D分别与转动轴和铜盘的边缘接触，通过连接导线对电阻R供电。
（1）试判断电阻R中电流方向
（2）写出发电机产生的电动势的表达式
（3）写出电阻R中电流的表达式
15．（10分）一台电动机，线圈电阻是0.4Ω，当电动机两端加220V电压时，通过电动机的电流是50A，求：
（1）电动机线圈的发热功率
（2）电动机输出的机械功率
（3）电动机线圈中产生的反电动势
16．（10分）如图所示，两平行光滑金属导轨宽d，与电源连通，导轨平面与水平方向的夹角θ角，导轨上放置一质量为m的金属棒MN。当导体棒中通有电流I时，为使其能静止在导轨上，需在金属棒所在的空间加一匀强磁场。
（1）若要磁场的磁感应强度最小，所加磁场方向如何？磁感应强度最小值为多大？
（2）如果导体棒MN静止在导轨上且对导轨无压力，则所加的匀强磁场的磁感强度大小和方向如何？
17．（12分）如图甲所示，矩形线圈abcd在匀强磁场中绕OO‘轴转动，设线圈的两个边长分别是L1、L2，转动时角速度为ω在，磁场的磁感应强度为B。
（1）试证明：在图示位置，线圈中的感应电动势为
，其中
为线圈面积。
（2）若其它条件均不变，将转动轴改为与OO‘平行的O1O1‘，如图乙，此时线圈中产生的感应电动势为多大？
18．（12分）在以坐标原点O为中心、边长为L的正方形区域内，存在磁感应强度为B、方向垂直于纸面向里的匀强磁场，如图所示。一个不计重力的带电粒子从磁场边界与x轴的交点A处以速度v0沿－x方向射入磁场，恰好从磁场边界与y轴的交点C处沿＋y方向飞出。
（1）请判断该粒子带何种电荷，并求出其比荷q/m；
（2）若该粒子从A处以速度2v0射入磁场，求粒子从磁场中出射点的位置（用坐标表示）并计算粒子在磁场中运动所用时间t
19．（13分）如图所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v向右做匀速运动。t=0时，磁感应强度为B0，此时MN到达的位置恰好使MDEN构成一个边长为L的正方形。
（1）为使MN棒中不产生感应电流，从t=0开始，磁感应强度B应怎样随时间t变化，请推导这种情况下B与t的关系。
（2）若从t=0起，磁感应强度的变化规律为B=kt（k为常数），已知棒MN的电阻为R，金属架CDEF的电阻不计。为保证棒MN以速度v匀速运动，现在棒上施加沿水平方向且跟棒垂直的拉力F，请推导这种情况下F与t的关系。
高二物理第一学期期中考试试卷答卷
一.选择题
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
二.实验题
11.(1)
(2) 12.
13 (1)
(2)
(3)
14.
15.
16.
17.
18.
19.
