高二物理第一学期期中考试试题
高二物理x科卷
时量：120分钟 满分：150分 命题人：肖红波
本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。请将选择题答案填在第Ⅱ卷答题栏内。
第Ⅰ卷（选择题共60分）
一、本题共15小题，共60分，在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错或不答的得0分。
1、两个相同的金属小球，带电量之比为1/7 ，相距为r，两者相互接触后再放回原来的位置上，则它们的静电力可能为原来的（ ）
A．4/7倍 B．3/7倍 C．9/7倍 D．16/7倍
2、真空中有两个固定的带正电的点电荷，其电量Q1＞Q2，点电荷q置于Q1、Q2连线上某点时，正好处于平衡，则（ ）
A．q一定是正电荷 B．q一定是负电荷 C．q离Q2比离Q1远 D．q离Q2比离Q1近
3、下列关于电场强度的叙述正确的是（ ）
A．电场中某点的场强在数值上等于单位电荷受到的电场力
B．电场中某点的场强与该点检验电荷所受的电场力成正比
C．电场中某点的场强方向就是检验电荷在该点所受电场力的方向
D．电场中某点的场强与该点有无检验电荷无关
4、真空中两个等量同种点电荷电量的值均为q，相距r，两点电荷连线中点处的场强为（ ）
A．0 B．2kq／r2 C．4kq／r2 D．8kq／r2
5、有一电场的电场线如图1所示，场中A、B两点电场强度的大小和电势分别用EA、EB和UA、UB表示，则（ ）
A．EA＞EB ，UA＞UB B．EA＞EB ，UA＜UB
C．EA＜EB ，UA＞UB D．EA＜EB ，UA＜UB
6、在以点电荷为球心、r为半径的球面上各点相同的物理量是（ ）
A．电场强度 B．同一电荷所受电场力 C．电势 D．同一电荷具有的电势能
7、图13-7-1展示了等量异种点电荷的电场线和等势面。关于场中的A、B、C、D四点，下列说法正确的是（ ）
（A）．A、B两点的电势和场强都相同
（B）．A、C两点的场强相同，电势不同
（C）． C、D两点的电势相同,场强不同
（D）．C、D两点的电势不同，场强相同
8．某平行板电容器的电容为C，带电量为Q，相距为d，今在板间中点放一电量为q的点电荷，则它所受到的电场力的大小为（ ）
9、有一台电风扇额定工作电压为220V，额定电功率为50W，线圈电阻为0.4Ω，电风扇接人电压为220V的电路中，关于它每分钟产生的热量是多少，有四位同学计算如下，其中正确的是（ ）
A、Q=Pt=50×60=3000J B、Q=IUt=50×220×60/220J=3000J
C、Q=I2Rt=(50/220)2×0.4×60J=1.2J D、Q=U2t/R=2202×60/0.4J=7.26×106J
10、如图所示是一火警报警器的电路示意图，其中R2为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而减小。电流表为值班室的显示器，电源两极之间接一报警器，当传感器R2所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（ ）
A、I变大，U 变大 B、I变大，U 变小
C、I变小，U 变大 D、I变小，U 变小
11、下表列出了不同品牌电冰箱和电风扇铭牌上的主要项目。
| 容声冰箱BCD—208B/HC | 格力电风扇KYTA—30A |
| 总有效容积：208L 冷冻室有效容积：97L 冷冻能力：5.25kg/24h 电源：220V/50Hz 额定输入功率：140W 耗电量：1.00kWh/24h 净重：58kg | 额定电压：220V 工作频率：50Hz 扇叶直径：300mm 输出风量：>50m3/min 功率：50W 净重：4.1kg 毛重：5kg |
根据铭牌上提供的信息，可以判断（ ）
①一天内连续运转的电风扇比正常工作的电冰箱消耗的电能多
②一天内正常工作的电冰箱比连续运转的电风扇消耗的电能多
③电风扇额定电流比电冰箱大
④电风扇额定电流比电冰箱小
A、①③ B、①④ C、②③ D、②④
12、如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两条导线都是好的。为了查出断导线，某同学想先将万用表的红表笔连接在电源的正极a端，再将黑表笔分别接在电阻器R1的b端和R2的c端并观察万用表指针的示数，在下列选档中，符合操作规程的是（ ）
A.直流10 V档 B.直流0.5 A档
C.直流2.5 V档 D.欧姆档
13、如右图所示电路中，电源内阻不能忽略，R1＝10Ω，R2＝8Ω，当开关S接A时，电流表的示数为0.2A，当开关S接B时，电流表的示数可能为：( )
A、0.19A B、0.22A C、0.25A D、0.28A
14、如图所示是一个三输入端复合门电路，当C端输入1，输出端Y输出1时，A、B 端的输入分别可能是（ ）
A、0、0 B、0、1 C、1、0 D、1、1
15、电源电动势为E，内阻为r，对小灯泡供电，下列说法中正确的是（ ）
A、电源被短路时，通过电源的电流为E/r，外电路电压为零
B、外电路并联的灯泡越多，电路输出的功率就越大
C、外电路并联的灯泡越少，路端电压就越大
D、外电路并联的灯泡越少，电源供电的效率就越低
第Ⅱ卷(90分)
| 题号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| 答案 |
二、本题共4小题,共29分。把答案填在题中的横线上或按题目要求作答。
16、(6分)如图所示的电路中，电压表和电流表
的读数分别是10.0V和0.10A，那么，待测
电阻Rx的测量值是
。若已知
电流表的内阻为0.2， Rx真实值为
。

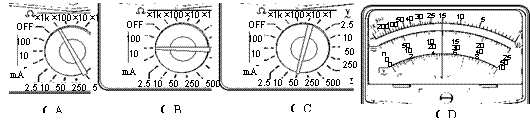

17、(9分)图中A、B、C是多用表在进行不同测量时转换开关分别指示的位置，D是多用表指针在测量时的偏转位置，由此可知：
A是__________档，若用此档测量，指针位置如D，则读数是_____________；
B是__________档，若用此档测量，指针位置如D，则读数是_____________；
C是__________档，若用此档测量，指针位置如D，则读数是_____________。
|
（1）在左面方框中画出优选的实验电线图(4分)
（2）实验过程中测得干电池的路端电压与相应的输出电流的多组数据，描得图像如图10所示，则干电池的电动势为________V，内电阻为 __________Ω（4分）
 |
19、(6分)有一电流表，其内阻Rg为100Ω，满偏电流Ig为3mA。若要把它改装成量程为6V的电压表，应串联 Ω的电阻；若要把它改装成量程为3A的电流表，应并联 Ω的电阻。
三、本题共5小题，共61分。解答应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案不能得分。有数值计算的题，答案中必须明确写出数值和单位。
20（1班做）、（12分）规格为“8V、4W”的小灯泡与小型直流电动机（其线圈内阻为r0=0.4
）并联后，接至电动势为10V，内电阻r=0.5的电源上，小灯泡恰好正常发光，求：
（1）通过小灯泡的电流IL和电源的内电压U’
（2）电路中的总电流I和通过电动机D的电流ID
（3）电动机的输入功率P，发热功率P热和电动机的输出功率P出。
20（3班做）（12分）如图用直流电动机提升重物，重物的质量m=50kg，电源电动势ε=110V，不计电源内阻及各处的摩擦，当电动机以v=0.90m/s的恒定速度向上提升重物时，电路中的电流强度I=5A，试求（1）电动机输出的功率是多少？（2）电动机线圈的电阻r为多少？（已知：g=10m/s
）
21、（1班做）（12分）如图所示的电路中，Ｒ１＝3Ω，Ｒ２＝9Ω，Ｒ３＝6Ω，电源电动势E＝24 V内阻不计，当开关Ｓ１、Ｓ２均断开和均闭合时，灯泡L都同样正常发光.
(1)定出以下两种情况下流经灯泡的电流方向，即S１、S2均开启时；Ｓ１、Ｓ２均闭合时
(2)求灯泡正常发光时的电阻R和电压U
21、（3班做）（12分） 如图所示，电源的电动势为E＝14V，内阻为r＝1Ω，电阻R1＝6Ω，R2＝12Ω。求：当S断开和闭合时通过R1的电流强度分别为多大？
22、（12分）如图所示，电源电动势为10V，内电阻为0.5Ω，Ｒ1＝5.5Ω，Ｒ2＝4Ω，当S闭合时，一带电油滴恰好静止在水平放置的平行金属板间。求S断开时，油滴的加速度为多大？方向如何？
23、（12分）如图13-11-3所示，一束电子流在经U1 = 5000V的电压加速后，沿偏转极板的中线进入偏转电场中，已知偏转极板的长度l = 5.0cm ，间距d = 1.0cm 。试问：要使电子能从偏转极板顺利飞出，偏转电压U2不能超过多少？
24、（13分）如图13-11-7所示，在方向水平的匀强电场中，一不可伸长的绝缘细线一端连着一个质量为m的带电小球，另一端固定在O点。先把球拉起至细线与场强方向平行，然后无初速释放。已知小球摆至最低点的另一侧、线与竖直方向的最大夹角为θ。试求小球过最低点时细线对小球的拉力。
答案
| 题号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| 答案 | CD | D | AD | A | D | CD | C | C | C | D | B | A | B | BCD | AC |
16、100；98
17、欧姆；15000欧；直流电流；4.9mA；直流电压；24.5V；
18、1.5V；0.25欧
19、1900；0.1
20、L1=0.5A；U=2V；I=4A；ID=3.5A；P=28W；PQ=4.9W；P出=23.1W
20、P出=400W；r=4欧
21、（1）从b到a；从a到b；（2）R=2欧；U=4.8V
21、
22、a=15m/s2，竖直向上
23、400V
24：
