高二物理电磁感应、交流电检测题
一、单项选择题(每题3分，共15分)
1、关于产生感应电流的条件，以下说法正确的是( )
A.闭合电路在磁场中运动，闭合电路中就一定会有感应电流
B.闭合电路在磁场中做切割磁感线运动，闭合电路中就一定会有感应电流
C.穿过闭合电路的磁通量为零的瞬间，闭合电路中一定不会产生感应电流
D.无论用什么方法，只要穿过闭合电路的磁感线条数发生了变化，闭合电路中一定会产生感应电流
2、关于正弦交流电的以下说法正确的是( )
A．在一周期内，交流电的方向改变一次
B．若交流电的最大值为5A，则其最小值为-5A
C．用交流电流表或交流电压表测交流电流或电压时，指针来回摆动
D．一般交流电器设备上标出的额定电压值指的是有效值
3、如图所示，一个有界匀强磁场区域，磁场方向垂直纸面向里．一个矩形闭合导线框abcd，沿纸面由左位置匀速运动到右位置,则( )
A、导线框进入磁场时，感应电流方向为a→d→c→b→a
B、导线框离开磁场时，感应电流方向为a→b→c→d→a
C、导线框离开磁场时，受到的安培力方向水平向右
D、导线框进入磁场时．受到的安培力方向水平向左
4、用变压器给负载供电，能增加变压器输入功率的办法是( )
A、减小负载电阻R的阻值 B、增加原线圈的匝数
C、加粗原线圈的导线 D、减少副线圈的匝数
5、唱卡拉OK用的话筒，内有传感器，其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，就将声音信号转变为电信号。下列说法正确的是( )
A、该传感器是根据电流的磁效应工作的
B、该传感器是根据电磁感应原理工作的
C、膜片振动时，穿过线圈的磁通量不变
D、膜片振动时，金属线圈中不会产生感应电动势
|
|
|
6、正常工作的理想变压器的原、副线圈中，数值上不一定相等的是( )
A、电流的频率 B、端电压的峰值
C、电流的有效值 D、电功率
7、一个正弦式交流电压的最大值是311V，用它对阻值是110Ω的用电器供电，则电路中与用电器串联的电流表、与用电器并联的电压表的示数正确的是( )
A．电压表的示数是311V B．电压表的示数是220V
C．电流表的示数是2A D．电流表的示数是1.41A
8、如图所示是一种延时开关示意图。当S1闭合时，电磁铁F将衔铁D吸下，使C线路接通。当S1断开而S2闭合时，由于电磁感应作用，D将延迟一段时间才被释放，则( )
A、由于B线圈的电磁感应作用，才产生延迟释放D的作用
B、由于A线圈的电磁感应作用，才产生延迟释放D的作用
C、如果断开B线圈的开关S2，由无延时的作用
D、如果断开B线圈的开关S2，延时将变长
9、如图所示，在O点正下方有一个具有理想边界的磁场，铜环在A点由静止释放向右摆至最高点B。不考虑空气阻力，则下列说法正确的是( )
A、A、B两点在同一水平线上 B、A点高于B点
C、A点低于B点 D、铜环将做等幅摆动
三、实验题(每题10分，共30分)
10、在研究“感应电流的方向与哪些因素有关”的实验中，发现在将条形磁铁的N极插入线圈时，检流计的指针左偏，如图①所示，请在后面的四幅图中标出检流计的指针偏转的方向。
11、下图是“研究电磁感应现象”的实验装置。
(1)、将图中所缺的导线补接完整；
（2）、若在闭合电键时发现检流计的指针向右偏转了一下，则合上电键后（ ）
A、将原线圈迅速插入副线圈时，检流计的指针向右偏转一下
B、将原线圈插入副线圈后，检流计的指针一直偏在零点右侧
C、将原线圈插入副线圈后，将滑动变阻器触头迅速向左拉动时，检流计的指针向右偏转一下
D、将原线圈插入副线圈后，将滑动变阻器触头迅速向左拉动时，检流计的指针向左偏转一下
12、在“探究变压器两端的电压与匝数的关系”的实验中，某同学用了以下电路图：
 |
（1）、完成下表：
| 原线圈匝数n1 | 副线圈匝数n2 | n1:n2 | 原线圈电压U1/V | 副线圈电压U2/V | U1：U2 | 结论 |
| 120 | 360 | 12 | ||||
| 480 | 12 | |||||
| 240 | 360 | 24 | ||||
| 480 | 24 |
（2）、某同学误把原线圈的两个接线端接在学生电源的左边两个接线柱上，其他不变，则还会得到与上表相同的数据吗？为什么？
四、计算题(应写出必要的文字说明、方程式和重要的演算步骤，结果是数值的，还应写出单位)
13、如图所示，一个变压器(可视为理想变压器)的原线圈接在220V 的市电上，向额定电压为1.80×104V 的霓虹灯供电，使它正常发光．为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过11mA 时，熔丝就熔断．
(1)熔丝的熔断电流是多大?
(2)当副线圈电路中电流为10mA 时．变压器的输入功率是多大?
14、如图所示，A、B两个闭合线圈用同样的导线制成，且均为50匝，半径RA=2RB，图示区域内有磁感强度随时间均匀增强的匀强磁场。
(1)、在图上标出A、B两线圈中感应电流的方向；
(2)、A、B两线圈中产生的感应电动势之比EA：EB是多少？
(3)、两线圈中产生的感应电流之比IA:IB是多少？
 |

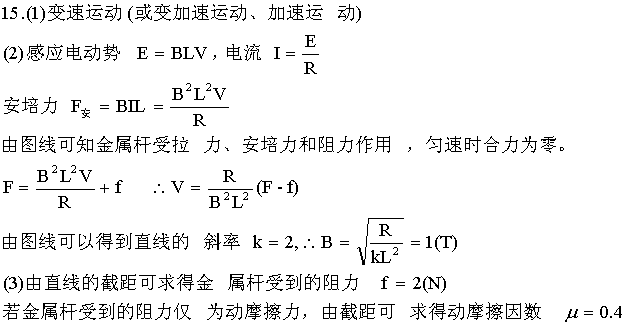

15、水平面上两根足够长的金属导轨平行固定放置，间距为L，一端通过导线与阻值为R的电阻连接；导轨上放置一个质量为m的金属杆(如图所示)，金属杆与导轨的电阻忽略不计；均匀磁场竖直向下。用与导轨平行的恒定拉力F作用在金属杆上，杆最终将做匀速运动。当改变拉力的大小时，相对应的匀速运动速度V也会变化，V与F的关系如图所示。(取重力加速度g=10m/s2)
(1)金属杆在匀速运动之前做什么运动？
(2)若m=0.5kg，L=0.5m，R=0.5Ω，磁感强度B为多大？
(3)由V-F图线上的截距可求得什么物理量？其值为多少？

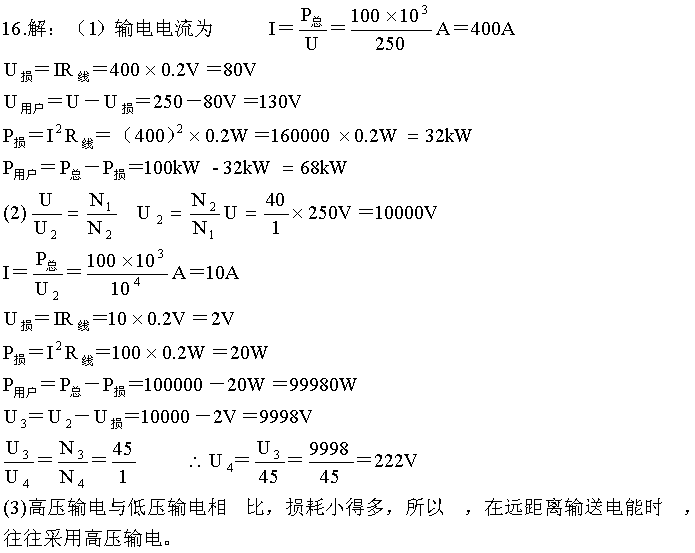

16、一台发电机的输出功率为100KW，输出电压为250V。现欲向远处输电，若输电线的总电阻为0.2Ω。
（1）若直接输送，则用户得到的电压和功率各是多少？
（2）若经过匝数比为1：40和45：1的升、降压变压器的变压后，用户得到的电压和功率各是多少？
(3)、比较(1)和(2)的数据，可以得到什么结论？
 | |||
 | |||
参考答案
1、D 2、D 3、D 4、A 5、B 6、BC 7、BC 8、AC 9、B
10、右偏、右偏、左偏、不偏(居中、指零)
11、(1)、
(2)、AD
12、(1)、
| 原线圈匝数n1 | 副线圈匝数n2 | n1:n2 | 原线圈电压U1/V | 副线圈电压U2/V | U1：U2 | 结论 |
| 120 | 360 | 1:3 | 12 | 36 | 1:3 | |
| 480 | 1:4 | 12 | 48 | 1:4 | ||
| 240 | 360 | 2:3 | 24 | 36 | 2:3 | |
| 480 | 1:2 | 24 | 48 | 1:2 |
(2)、不会，变压器对直流电不起作用。
13、(1)设原、副线圈上的电压、电流分别为U1、U2、I1、I2，．根据理想变压器的输入功率等于输出功率，有 I1U1＝I2U2
当 I2=11 mA时，I1 即为熔断电流．代人数据，得 I1=0．90 A
(2)设副线圈中电流为I2'=lO mA时，变压器的输入功率为P1。，根据理想变压器的输入功率等于输出功率，有 P1=I2'U2
代人数据，得 P1=180 W
14、(1).A、B感应电流的方向均为逆时针
 |
