高二年级物理第一学期期中考试试题
试卷说明：本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共１８小题，全卷满分值１５０分，答题时间１２０分钟．请把答案做在答题卷上．
第Ⅰ卷（选择题 共４０分）
一．选择题 在每小题给出的四个选项中，至少有一个正确答案，全选对得４分，选不全得２分，有错选或不选得零分．
1． 两个完全相同的半径为ｒ的金属球，带有等量异种电荷Ｑ，放置在光滑绝缘的水平面上，当两球间距为３ｒ，则它们之间的静电力大小F为：（ ）
A．F
B．F＞
C． F＜
D．F＜
２．关于电场，下列说法正确的是：（ ）
A．电场是假想的，并不是客观存在的物质
B．描述电场的电场线是客观存在的
C．电场对放人其中的电荷有力的作用
D．电场对放人其中的电荷没有力的作用
３．如图所示电路中，电阻R1的阻值发生变化，而其他电阻的阻值都保持不变，发现电压表V3的示数减小，由此可以判定：（ ）
Ａ．电压表V1的示数一定增大 Ｂ．电压表V2的示数一定增大
Ｃ．电阻R1的阻值一定增大 Ｄ．电阻R1的阻值一定减小
４．如图所示是空间某一电场中的一条电场线．M、N是该电场线上的两点．下列说法中正确的是：（ ）
A．该电场一定是匀强电场
B．比较M、N两点的场强大小，一定有EM >EN
C．比较同一个试探电荷在M、N两点受到的电场力，一定有FM <FN
D．比较电子在M、N两点的电势能，一定有EM>EN
５．在如图所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r，设电流表A的读数为I，电压表V的读数为U。当R5滑动触点向图中a端移动时：（ ）
A．I变小，U变小 B．I变大，U变大
C．I变小，U变大 D．I变大，U变小
６．一电池外电路断开时的路端电压为3V，接上8Ω的负载电阻后路端电压降为2.4V，则可以判定电池的电动势E和内电阻r为：（ ）
A．E=2.4V，r=1Ω B．E=3V，r=2Ω
C．E=2.4V, r=2Ω D．E=3V, r=1Ω
７．随着生活质量的提高，自动干手机已经进入家庭。洗手后，将湿手靠近自动干手机，机内的传感器便驱动电热器加热，有热空气从机内喷出，将湿手烘干。手靠近干手机能使传感器工作是因为：（ ）
A．改变了湿度 B．改变了温度
C．改变了电容 D．改变了磁场
８．水平放置的平行板电容器与一电池相连。在电容器的两板间有一带正电的质点处于静止平衡状态。现将电容器两板间的距离增大，则：（ ）
A．电容变大，质点向上运动 B．电容变大，质点向下运动
C．电容变小，质点保持静止 D．电容变小，质点向下运动
９．图中a、b是两个点电荷，它们的电量分别为Q1、Q2，MN是ab连线的中垂线，P是中垂线上的一点。下列哪中情况能使P点场强方向指向MN的左侧：（ ）
A．Q1、Q2都是正电荷，且Q1<Q2
B．Q1是正电荷，Q2是负电荷，且Q1>Q2
C．Q1是负电荷，Q2是正电荷，且Q1<Q2
D．Q1、Q2都是负电荷，且Q1>Q2
１０．一带电油滴在匀强电场E中的运动轨迹如图中虚线所示，电场方向竖直向下。若不计空气阻力，则此带电油滴从a运动到b的过程中，能量变化情况为：（ ）
Ａ．动能减小 Ｂ．电势能减小
Ｃ．动能和电势能之和减小 Ｄ．重力势能和电势能之和增加
第Ⅱ卷（非选择题共１１０分）
二．实验题（２５分）
１１．（１）（５分）图中螺旋测微器的读数为 。
（２）（８分）
多用电表是实验室和生产实际中常用的仪器．
① 如图甲是一个多用电表的内部电路图，在进行电阻测量时，应将S拨到
或 两个位置，在进行电压测量时，应将S拨到 或 两个位置．
②使用多用电表进行了两次测量，指针所指的位置分别如图甲中a、b所示。若选择开关处在“×10Ω”的电阻档时指针位于a，则被测电阻的阻值 Ω．
③两位同学使用完多用电表后，分别把选择开关置于图乙和图丙位置，你认为图 __ __ 的位置比较好．

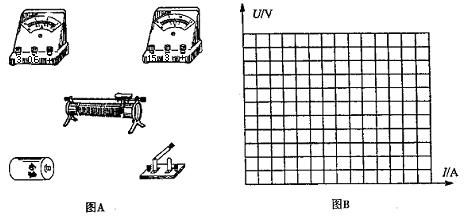

１２．（１２分）测量电源电动势和内电阻的器材如图A所示，请用实线表示导线，将图A中器材连成实验用电路，实验时经测量得出的数据如下表，请在下图B的方格纸上画出U—I图线。利用图线可求出电源电动势和内电阻分别为 、 。
| 1 | 2 | 3 | 4 | 5 | 6 | |
| I/A | 0.12 | 0.20 | 0.31 | 0.32 | 0.50 | 0.57 |
| U/V | 1.37 | 1.32 | 1.24 | 1.18 | 1.10 | 1.05 |
三．计算题（６小题，共８５分）解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不得分。
13．（12分）如图所示电路中，R1=3Ω，R2=6Ω，R3=1.5Ω，C=20μF，当开关S断开时，电源所消耗的总功率为2W；当开关S闭合时，电源所消耗的总功率为4W，求：S断开和闭合时，电容器所带的电量各是多少？
14．（13分）直流电动机和电炉并联后接在直流电源上，已知电源的内阻r=1Ω，电炉的电阻R1=19Ω（认为其阻值恒定，不随温度变化），电动机绕组的电阻R2=2Ω，如图所示，当开关S断开时，电炉的功率是475W，当开关S闭合时，电炉的功率是402.04W，求：
（1）直流电源的电动势E
（2）开关S闭合时，电动机的机械功率是多大？
15．（14分）如图所示的匀强电场中，有a、b、c三点，ab=5cm，bc=12cm ，其中ab沿电场方向，bc和电场方向成60o角，一个电量为q=4×10-8C 的正电荷从a 移动到b电场力做功为W1=1.2×10-7J。求（1）匀强电场的场强E=？
（2）电荷从b移到c，电场力做功W2=？
（3） a、c两点的电势差Uac=？
16．（14分）一质量为m,带电量为+q的小球从距地面高h处以一定的初速度水平抛出。在距抛出点水平距离为L处，有一根管口比小球直径略大的竖直细管，管的上口距地面
。为使小球能无碰撞地通过管子，可在管子上方的整个区域里加一个场强方向水平向左的匀强电场。如图所示求：（1）小球的初速度v；
（2）电场强度E的大小；
（3）小球落地时的动能。
17． (16分)如图所示，R为电阻箱，V为理想电压表．当电阻箱读
数为R1=2Ω时，电压表读数为U1=4V；当电阻箱读数为R2=5Ω时，电压表读数为U2=5V．求：
(1)电源的电动势E和内阻r。
(2)当电阻箱R读数为多少时，电源的输出功率最大?最大值Pm为多少?
18．(16分)如图所示，相距为ｄ的水平放置的两平行金属板构成的电容器电容为Ｃ，ａ板接地且中央有一孔，开始时两板均不带电，现将电量为ｑ、质量为ｍ的液滴一滴一滴地从小孔正上方h处无初速滴下，前一滴到达ｂ板后下一滴才开始下落，液滴落到ｂ板后，其电荷全部转移到ｂ板，不计空气阻力的影响，重力加速度为ｇ．求：
（1）能够到达ｂ板的液滴不会超过多少滴?
（2）若能够到达ｂ板的液滴数为ｋ，则第（ｋ＋1）滴将如何运动?
高二年级物理第一学期期中考试试题
物理专业试题参考答案
一．选择题（在每小题给出的四个选项中，至少有一个正确答案，全选对得４分，选不全得２分，有错选或不选得零分．）
１．B D２．A C３．BD４．D５．A６．B ７．C ８．C９．ACD１０．ＢC
二．实验题（25分）
１１．（1）2.720mm （５分）
(２)①3、4(有一个位置填错就不给分)（２分）； 5、6(有一个位置填错就不给分)（２分） ②500Ω（２分）） ③丙（２分）

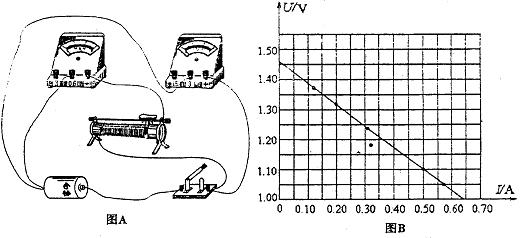

1２．（１２分）E=1.46V r=0.72Ω（４分）下面 连电路图（４分） 作Ｕ－Ｉ图（４分）
三．计算题（85分）
13．（12分）
开关S断开：P=
（1）-------2，
开关S闭合：P，=
（2）-------2，
由（1）和（2）得E=4V r=0.5Ω ----------------2，
S断开时,UC=U2=
=3V
------------------2，
QC=UC×C=6×10-5C ----------------------------------------2，
S闭合时，电容器短路UC，=0 QC=0-------------------------2，
14．（13分）开关S断开：P1=
--------1，
E=100V ----------------1，
开关S闭合：由P1，=
---------------――-----1，
U1=87.4V---------------―――-----1，
P1，=I1×U1 -------------------------------------1，
I1=4.6A---------------------------------------1，
I=
=12.6A-------------------------2，
I2=I – I1=8A ---------------------------------1，
P电总= I2×U1---------------------------------1，
P电热=I22×R2--------------------------------1，
由能量守恒定律得：P电机= I2×U1- I22×R2---------------------1，
P电机= 571.2W -----------------------------1，
15． （14分）（１）Ｗ１＝ｑＥ×ｄａｂ―――――----―３，
Ｅ＝６０Ｖ／ｍ―――――--―１，
（２）ｗ２＝ｑＥ×ｄｂｃ＝ｑＥ×
×ｃｏｓ６００―――４，
Ｗ２＝１.４４×１０－７Ｊ――――１，―――――
（３）ＵＡＣ＝Ｅ×ｄａｃ＝Ｅ×（ａｂ＋×ｃｏｓ６００）
-----------------------------------------------――４，
ＵＡＣ＝６６Ｖ――――――――――――――――――１，――――
１６． （14分）（１）小球竖直方向做自由落体运动,水平方向做匀减速运动,当到达管口时,水平速度减为零, 竖直方向=
------------------------------2,
水平方向 L=
---------------------------------2,
v=
----------------------------------------------------1,
(2)根据牛顿第二定律：ax=qE/m ----------------------------------------------------2,
v=axt -------------------------------------------------------2,
解得E=
-------------------------------------------------------1,
(3)根据动能定理：mgh-qEL=
-----------------------------------2,
mgh----------------------------------2,
17．(1６分) 参考答案：（1）由闭合电路欧姆定律：
------3,
------3,
联立上式并代入数据解得：
---------------------------------------2,
（2）由电功率表达式：
------------------------------------2,
将上式变形为：
-------------------------------------------2,
由上式可知
时
有最大值 --------------------------------------------2,
---------------------------------------------------------------2,
18．(1６分)解：（1）设第ｋ滴液滴刚好能达到ｂ板，则该液滴进入两板前，前（ｋ－1）滴液滴已建立的电压为Ｕ，场强为Ｅ，Ｑ＝（ｋ－1）ｑ------------------2，
则 Ｕ＝Ｑ/Ｃ＝（ｋ－1）ｑ/Ｃ， ------------------------------2，
Ｅ＝Ｕ/ｄ＝（ｋ－1）ｑ/Ｃｄ． -------------------------------2，
对于第ｋ滴，根据动能定理，有 ｍｇ（ｈ＋ｄ）－ｑＥｄ＝0，------4，
得ｋ＝（ｍｇＣ（ｈ＋ｄ）/ｑ２）＋1． --------------------------2，
（2）第ｋ＋1滴先做自由落体运动，进入两板间后在电场中做匀减速运动，未到达b板前速度减为零，之后向上运动跳出ａ板中央小孔，然后又无初速下落，重复上述过程，故ｋ＋1滴液滴在a板小孔附近上下做往复运动． ---------------------4，
