高二物理第一学期“六校”联考
试卷
本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，满分150分，考试时间120分钟。
注意事项：
1、 答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的学校、班级、姓名和考号填写在答卷上
2、 选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上。
3、 非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答卷各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。不按以上要求作答的答案无效。
4、 考生必须保持答卷的整洁，考试结束后，将答题卡交回。
第Ⅰ卷(选择题)
一．本题共10小题，每小题4分，共40分。在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错或不答的得0分。
1、热敏电阻具有（ ）
A、温度升高电阻变大的特点 B、温度升高电阻变小的特点
C、温度升高电阻先变大后变小的特点 D、温度升高电阻先变小后变大的特点
2、关于电视机和示波器中电子的运动，下列说法正确的是（ ）
A、电视机中电子是电场偏转，示波器中电子是磁场偏转
B、电视机中电子是磁场偏转，示波器中电子是电场偏转
C、电视机和示波器中电子都是磁场偏转
D、电视机和示波器中电子都是电场偏转
3．如图所示电路中，L是自感系数足够大的线圈，它的电阻可忽略不计，D1和D2是两个完全相同的小灯泡。将电键K闭合，待灯泡亮度稳定后，再将电键K断开，则下列说法中正确的是（ ）。
A、K闭合瞬间，两灯同时亮，以后D1熄灭，D2变亮；
B、K闭合瞬间，D1先亮，D2后亮，最后两灯亮度一样；
C、K断开时，两灯都亮一下再慢慢熄灭；
D、K断开时，D2立即熄灭，D1亮一下再慢慢熄灭。
4.如图所示，中子内有一个电荷量为 + e的上夸克和两个电荷量为 - e的下夸克，三个夸克都分布在半径为 r 的同一圆周上，则三个夸克在其圆心处产生的电场强度为[ ]
A. B. C. D.
5、如图所示，实线是一簇未标明方向的由点电荷产生的电场线，
虚线是某一带电粒子通过电场区域时的运动轨迹，a、b是轨迹上两点. 若带电粒子 运动中只受电场力作用，根据此图可以做出的判断是（ ）
A. 带电粒子所带电荷的符号
B. 带电粒子在a、b两点的受力方向
C. 带电粒子在a、b两点的速度何处大
D. 带电粒子在a、b两点的电势能何处较大
6、如图所示，是一火警报警的一部分电路示意图。其中R2为用半导体热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器。
当传感器R2所在处出现火情时，显示器的电流I、报警器两
端的电压U的变化情况是
A.I变大，U变大 B.I变小，U变小
C.I变小，U变大 D.I变大，U变小
7、如图所示，L1和L2是输电线，甲是电压互感器，乙是电流互感器。若已知变压比为1000：1，变流比为100：1，并且知道电压表示数为220V，电流表示数为10A，则输电线的输送功率为（ ）
A、2.2×103w
B、2.2×10-2w
C、2.2×108w
D、2.2×104w
8．如图中的虚线上方空间有垂直线框平面的匀强磁场，直角扇形导线框绕垂直于线框平面的轴O以角速度ω匀速转动．设线框中感应电流方向以逆时针为正方向，那么在图中能正确描述线框从图所示位置开始转动一周的过程中，线框内感应电流随时间变化情况的是（ ）
9.如图3，当K闭合后，一带电微粒在平行板电容器间处于静止状态，下列说法正确的是（ ）
A、保持K闭合，使P滑动片向左滑动，微粒
仍静止。
B、保持K闭合，使P滑动片向右滑动，微粒
向下移动。
C、打开K后，使两极板靠近，则微粒将向上
运动。
D、打开K后，使两极板靠近，则微粒仍保持静止。
10．在图中实线框所示的区域内同时存在着匀强磁场和匀强电场．一个负离子（不计重力）恰好能沿直线MN通过这一区域．那么匀强磁场和匀强电场的方向可能为下列哪些情况
A．匀强磁场和匀强电场的方向都水平向右
B．匀强磁场方向竖直向上，匀强电场方向垂直于纸面向里
C．匀强磁场方向垂直于纸面向里，匀强电场方向竖直向下
D．匀强磁场方向垂直于纸面向外，匀强电场方向竖直向下
第Ⅱ卷（非选择题）
二．实验题：(20分)
11．（6分）下图为—正在测量中的多用电表表盘。
（1）如果是用直流10V档测量电压，则读数为 V。
（2）如果是用×100W档测量电阻，则读数为 W。
（3）如果是用直流5mA档测量电流，则读数为 mA。
12. (4分)下图为万用表欧姆挡的原理示意图，其中电流表的满偏电
流为300μA，内阻rg=100Ω，调零电阻最大阻值R=50kΩ，串
联的固定电阻R0=50Ω，电池电动势ε=1.5V。用它测量电阻Rx，
能准确测量的阻值范围是( )
A.30kΩ～80kΩ B.3kΩ～8kΩ
C.300Ω～80Ω D.30Ω～80Ω
13．用伏安法测定两节干电池组成的电源的电动势ε和内电阻r。实验中共测出五组数据，如下表所示：
| 1 | 2 | 3 | 4 | 5 | |
| U（V） | 2．80 | 2．60 | 2．50 | 2．20 | 2．00 |
| I（A） | 0．48 | 0．80 | 1．00 | 1．60 | 1．96 |
（1）将图中所给的器材连接成测量ε、r的电路。（3分）
（2）在图中作U－I图线（3分），根据图线求出：电动势ε＝________V，（2分）内电阻________Ω（2分）
三． 本题共6小题共90分。解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
14.（12分）在科技活动中某同学利用自制的电子秤来称量物体的质量，如图所示，为电子秤的原理图，托盘和弹簧的电阻与质量均不计.滑动变阻器的滑动端与弹簧上端连接，当托盘中没有放物体时，电压表示数为零.设变阻器的总电阻为R，总长度为l，电源电
动势为E，内阻为r，限流电阻的阻值为R0，弹簧劲度系数为k，不计一
切摩擦和其他阻力，电压表为理想表，当托盘上放上某物体时，电压表
的示数为U，求此时称量物体的质量.
15．（15分）如图所示,一绝缘细圆环半径为 r，其环面固定在水平面上，方向水平向右、场强大小为E的匀强电场与圆环平面平行，环上穿有一电荷量为+q 的小球，可沿圆环做无摩擦的圆周运动，若小球经A点时速度方向恰与电场方向垂直，且圆环与小球间沿水平方向无力的作用。小球沿顺时针方向运动，且qE=mg，求小球运动到何处时，对环的作用力最大？最大作用力为多大？

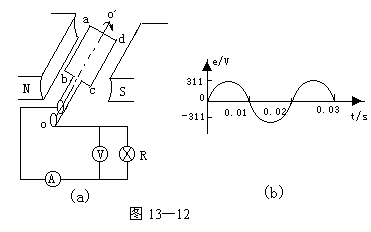

16（16分）如图13—12（a）所示是旋转电枢式交流发电机的示意图，电枢的电阻r=5Ω，
灯泡电阻R=95Ω，图(b)所示是电枢匀速转动时产生正弦式电流的电动势随时时间变化
的图象。
（1）线圈产生的电动势在什么位置为零？在什么位置最大？
（2）电动势的峰值、周期和频率各多少？
（3）写出电动势的瞬时值和电流的瞬时值的表达式，0.015s时电动势的瞬时值多大？
（4）电压表和电流表的读数各是多少？
17．（16分）如图22所示，由A、B两平行板构成的电容器，电容为C，原来不带电。电容器的A板接地，并且中心有一个小孔，通过这个小孔向电容器中射入电子，射入的方向垂直于极板，射入的速度为v0。如果电子的发射是一个一个单独进行的，即第一个电子到达B板后再发射第二个电子，并且所有到达B板的电子都留在B板上。随着电子的射入，两极板间的电势差逐渐增加，直至达到一个稳定值，已知电子的质量为m、电量为e，电子所受的重力可忽略不计，A、B两板的距离为l。
（1）有n个电子到达B板上，这时两板间电场的场强E多大？
（2）最多能有多少个电子到达B板？

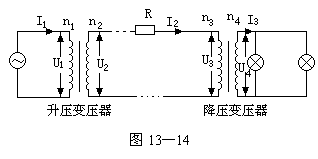

18．（15分）有一台内阻为1Ω的发电机，供给一学校照明用电，如图13—14所示。升压变
压器原、副线圈匝数比为1：4，降压变压器原、副线圈匝数比为4：1，输电线的总电
阻为4Ω。全校共有22个班，每班有“220V，40W”灯6盏，若保证全部电灯正常发光，则
（1）发电机的输出功率多大？
（2）发电机的电动势多大？
（3）输电效率为多少？
19、（16分）如图28-1所示，X轴上方有匀强磁场B，下方有匀强电场E。电量为q、质量为m、重力不计的粒子y轴上。X轴上有一点N(L.0)，要使粒子在y轴上由静止释放而能到达N点，问：(1)粒子应带何种电荷?
(2)释放点M应满足什么条件?
(3)粒子从M点运动到N点经历多长的时间?
