高二物理第一学期期末考试试卷
（选修3－1）
说明：第Ⅰ卷80分，第Ⅱ卷70分，全卷满分150分，考试时间120分钟。
第Ⅰ卷（80分）
一、单项选择题：16小题，每小题4分，共64分。在每小题给出的四个选项中，只有一个选项正确，请在题后的答题卡上作答，用铅笔在你认为正确的答案上涂上横线。
1．关于磁感线的说法，下列正确的是：
A．磁感线从磁体的N极出发，到磁体S极终止
B．磁感线可表示磁场的强弱和方向
C．电流在磁场中的受力方向，即为该点磁感线方向的切线方向
D．沿磁感线方向，磁感强度渐弱
2．关于摩擦起电和感应起电，以下说法正确的是
A．摩擦起电是因为电荷的转移，感应起电是因为产生电荷
B．摩擦起电是因为产生电荷，感应起电是因为电荷的转移
C．不论摩擦起电还是感应起电都是电荷的转移
D．以上说法均不正确
3．关于洛伦兹力，以下说法中正确的是
A．电荷在磁场中一定受到洛伦兹力的作用；
B．运动电荷在磁场中一定受到洛伦兹力的作用；
C．洛伦兹力的方向始终与电荷的运动方向垂直；
D．让磁感线垂直穿入左手手心，四指对着电荷运动，则大姆指指向就是洛伦兹力方向。
4．关于磁电式电流表，下列说法中正确的是：
A．电流表的工作原理是安培力对通电导线的加速作用
B．电流表的工作原理是安培力对通电导线的形变作用
C．电流表指针的偏转角与所通电流成反比
D．电流表指针的偏转角与所通电流成正比
5．如图是某固定电容器所带的电荷量Q与电容器两极板间的电势差U的关系图象，其中正确的是：
6．关于库仑定律，下列说法中正确的是：
A．库仑定律精确地描述了真空中两个点电荷间的相互作用力大小
B．库仑定律中的常数静电力恒量k=9×109
C．库仑定律是描述两个质点之间的作用力
D．在氢原子模型中，库仑力远远小于万有引力
7．与门电路的逻辑关系可表示为Z＝A×B，下列结果错误的是：
A．0×0＝0 B．0×1＝0 C．1×0＝1 D．1×1＝1
8．快速晶体管、激光二极管和集成电路的发明，使现代信息技术有了飞跃的发展，从事这项基础性研究的三位科学家也因此获得了2000年诺贝尔物理学奖。下列相关说法中错误的是：
A．晶体管由半导体材料制成
B．激光二极管具有电流放大作用
C．集成电路的广泛使用，使电子设备体积小型化、功能多样化
D．现代信息技术的发展与物理学新发现密切相关
9．带电微粒所带的电荷量不可能是下列值中的：
A．3.2×10－17C B．－6.4×10－19 C C．－1.6×10－18C D．2 .4×10－19C
10．如图所示，A、B是某个点电荷电场中的一根电场线，在线上O点放一个自由的负电荷，
它将沿电场线向B点运动，下列判断中哪些是正确的
A．电场线由B指向A，该电荷作加速运动，其加速度越来越小
B．电场线由B指向A，该电荷作加速运动，其加速度越来越大
C．电场线由B指向A，该电荷作加速运动，其加速度大小的变
化由题设条件不能确定
D．电场线由A指向B，电荷作匀加速运动
11．如果导体中产生了电流，则
A．导体两端的电压不为零，导体内部的场强为零
B．导体两端的电压不为零，导体内部的场强不为零
C．导体两端的电压为零，导体内部的场强不为零
D．导体两端的电压为零，导体内部的场强为零
12．如图所示，三个阻值相同的电阻接在电路中，已
知三个电阻的额定功率均为10W，则AB间允许
消耗的最大功率是：
A．10W B．15W
C．20W D．30W
13．在匀强磁场中有一个闭合金属线框如图所示，它可以
绕OO'轴转动，开始时金属线框与磁感线平行，则：
A、当线框平面与磁感线平行时，穿过线框的磁通量最大
B、当线框平面与磁感线垂直时，穿过线框的磁通量最大
C、当线框平面与磁感线垂直时，穿过线框的磁通量为零
D、当线框平面与磁感线成任意角度时，穿过线框的磁通量变为零
14．已知G表的内阻为100Ω，满偏电流为300μA，若用此表头改装成0.6A量程的电流表，则：
A、串联一个199900Ω电阻 B、串联一个0.05Ω电阻
C、并联一个199900Ω电阻 D、并联一个0.05Ω电阻
15．图中实线表示电场中的三个等势面，各等势面的电势值如图中所示。把一个负电荷沿A→B→C移动，电荷在这三点所受的电场力为FA、FB、FC，电场力在AB段和BC段做的功为WAB和WBC，那么：
A．FA>FB>FC，WAB＝ＷBC B．FA>FB>FC，WAB<ＷBC
C．FA=FB=FC，WAB＝ＷBC D．FA<FB<FC，WAB>ＷBC
16.一个带电粒处于垂直于匀强磁场方向的平面内，在磁场力的作用下
做圆周运动.要想确定带电粒子的电荷量与质量之比，则只需要知道
A.运动速度v和磁感应强度B B.轨道半径R和磁感应强度B
C.轨道半径R和运动速度v D.磁感应强度B和运动周期T
二、不定项选择题：4小题，每小题4分，共16分。在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。全部选对的得4分，选不全的得2分，有选错或不答的得 0分。请在题后的答题卡上作答，用铅笔在你认为正确的答案上涂上横线。
17．在真空中，电量为q1的点电荷产生的电场中有一个点P，P点与q1的距离为 r，把一个电量为q2的试探电荷放在P点，它受的静电力为F，则P点电场强度的大小等于：
18．下列关于等势面的说法正确的是：
A．电荷在等势面上移动时不受电场力作用，所以不做功。
B．等势面上各点的场强相等。
C．点电荷在真空中形成的电场的等势面是以点电荷为圆心的一簇球面。
D．匀强电场中的等势面是相互平行的垂直于电场线的一簇平面。
19．下列关于电阻率的说法中正确的是：
A．电阻率与导体的长度和横截面积有关。
B．电阻率由导体的材料决定，且与温度有关。
C．电阻率大的导体，电阻一定大。
D．有些合金的电阻率几乎不受温度变化的影响，可用来制成标准电阻。
20．A、B、C三个线性电阻的U—I图象如图所
示，下列分析正确的是：
A．若三个电阻串联，则Ａ的功率最大。
B．若三个电阻并联，则C的功率最大。
C．三个电阻中，A的电阻阻值大。
D．三个电阻中，C的电阻阻值大。
请用铅笔将选择题的答案在答题卡上涂上横线。
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |||
| [A] | [A] | [A] | [A] | [A] | [A] | [A] | [A] | [A] | [A] | [A] | [A] | [A] | [A] | [A] | [A] | [A] | [A] | [A] | [A] | |||
| [B] | [B] | [B] | [B] | [B] | [B] | [B] | [B] | [B] | [B] | [B] | [B] | [B] | [B] | [B] | [B] | [B] | [B] | [B] | [B] | |||
| [C] | [C] | [C] | [C] | [C] | [C] | [C] | [C] | [C] | [C] | [C] | [C] | [C] | [C] | [C] | [C] | [C] | [C] | [C] | [C] | |||
| [D] | [D] | [D] | [D] | [D] | [D] | [D] | [D] | [D] | [D] | [D] | [D] | [D] | [D] | [D] | [D] | [D] | [D] | [D] | [D] |
班别： 姓名： 学号：
| 题号 | 1～20 | 21 | 22 | 23 | 24 | 25 | 总分 |
| 得分 |
第Ⅱ卷（70分）
三、非选择题：5小题，共70分。请把答案填在题中的横线上或按题目要求作答。解答题应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。

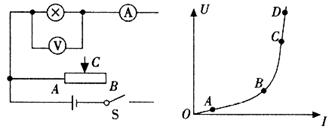

21、（10分）做描绘电压从零伏开始到额定电压之间小电珠的伏安特性曲线实验。
（1）实验电路图已经画出了一部分，如图甲所示，但尚未完整，请将该电路完整地连接好；
甲 乙
（2）按你连接的电路，s闭合，要使小电珠的亮度增加，变阻器的滑片C应向__________移动（选填“A”或“B”）；
（3）设小电珠的伏安特性曲线如图乙所示，实验时，需要在0V到小电珠的额定电压之间选取12个左右的电压值记录它对应的电流值，为较准确地描绘出小电珠的伏安特性曲线，应在图乙中的A、B、C、D四点中的__________点(仅填—个点)附近取较密或较多个电压值。
22、（12分）某电压表的内阻在20kΩ~50kΩ之间，现要测量其内阻，实验室提供下列可选用的器材：待测量电压表V（量程3V），电流表A1（量程200μA），电流表A2（量程5mA），电流表A3（量程0.6A），滑动变阻器R（最大阻值1kΩ），电源E（电动势4V），电键K。
（1）所提供的电流表中，应选用________
（填写字母代号）。
（2）为了尽量减小误差，要求测多组数据，
试在图中方框中画出符合要求的实验电路图（其
中电源和电键及其连线已画出）。
（3）为记录测量数据和进行数据处理，
甲、乙两同学设计了下面两个表格，其中正
确的是___________。
甲表： 乙表：
| U（V） | I（A） | R（Ω） | |
| 1 | |||
| 2 | |||
| 3 | |||
| 平均值 |
| U（V） | I（A） | R（Ω） | 平均值 R（Ω） | |
| 1 | ||||
| 2 |
23、（16分）如图所示，一根长直导线放在光滑水平的平行金属导轨上，导线长度为0.20m，两导轨间距离为0.15m，匀强磁场垂直纸面向里，B的大小为0.1T，导线的质量为0.3kg，通过导线的电流是0.6A，设导轨足够长。求：
（1）导线受到的安培力大小和方向
（2）从静止开始运动2s，导线的末速度大小
24．(16分) 如图所示的电路中，电阻R2=15Ω，R3=30Ω，电源的
电动势ε=12V，内电阻r = 1 Ω，安培表的读数I = 0.4A。求：
（1）通过电阻R3的电流
（2）电阻R1的阻值
（3）电源的输出功率。
25．(16分) 有一电子经过电压U0加速后，射入两块间距为d、电压为U的平行金属板间，若电子从两极板正中央射入，且正好能穿出电场。电子的质量为m，电量为e。求：
（1）电子进入平行金属板间的初速度v0为多少？
（2）金属板的长度？
高二理科物理（3－1）
参考答案
一、选择题：每题4分，共64分。见下表
二、不定项选择题：全部选对的得4分，选不全的得2分，有选错的或不答的得 0分。
| 题号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| 答案 | B | C | C | D | B | A | C | B | D | C | B | B | B | D | A | D | BC | CD | BD | ABC |
三、非选择题：5题共70分。
21、（10分）
（1）如图1所示（4分，说明：电压从0开始，必须使用分压电路）
（2）B（或右） （3分） （3）B （3分）
图1
22、（12分）
（1）A1（4分） （2）如图2所示（4分） （3）乙（4分）
解析：（1）电路中可能的最大电流Imax＝ε／Rv＜
，所以电流表选A1即可。（2）滑动变阻器最大阻值《Rv，所以滑动变阻器应选用分压联法。（3）A表中的平均U、平均I无意义。
图2
23．（16分）解：
（1）安培力的大小 F ＝ B I L （2分）＝0.1×0.6×0.15 N（2分）＝0.009 N（2分）
方向：水平向右（2分）
（2）导线运动的加速度a ＝
（2分）＝
m/s2＝0.03m/s2（2分）
末速度vt＝ a t （2分）＝0.03×2 m/s＝0.06 m/s（2分）
24. （16分）解：（1）电阻R2的电压U2＝I2 R2＝0.4×15 V＝6 V
通过电阻的R3电流I3＝
＝
A＝0.2A
（2）干路的总电流I＝I2＋I3＝0.6A
R2与R3并联后的电阻R并＝
＝
Ω＝10Ω
依闭合电路欧姆定律有 I ＝
代入相关数据可得R1＝9Ω
（3）P ＝ I2（R并＋R1）＝（0.6A）2×（9Ω＋10Ω）＝6.84W
25．（16分）解：（1）电子经过电压U0加速，根据动能定理，有：e U0＝
mv02（3分）
解得v0 ＝
（3分）
（2）电子在电压为U的平行金属板间作类平抛运动，
运动时间t ＝
（2分）
加速度a ＝ ＝
（2分）
电子在竖直方向上的位移y ＝ a t 2 （2分）
∵电子正好能穿出电场，∴ y ＝
（2分）
解以上方程，得 L ＝d
（2分）
