高二物理期末考试题5

一、单项选择题：（4×10=40）

1、通有长直流电I₁和环形电流I₂的两导体均被固定，如图1所示，在过环心轴线OO^‘上的P点磁感应强度的方向是：

A、自P点垂直于纸面指向纸内

B、在纸面上自P点斜向上指向长直电流I₁一侧

C、在垂直于纸面的平面上，自P点指向纸内，并偏离环形电流一侧　　　　　　　　　　　　　　　　　　　图1

D、在垂直于纸面的平面上，自P点指向纸外，并偏离环形电流一侧

2、在赤道上空，一根沿东西方向的水平导线自由落下，则导线上各点的电势是：

A、西端高　　　　　 B、东端高

C、中点高　　　　　 D、各点电势一样高

3、如图2所示，光滑的水平桌面上放着两个完全相同的环形金属导体a和b，条形永久磁铁N极竖直向下靠近两环，则

A、 a、b互相靠近

B、　a、b互相远离

C、 a、b均静止不动

D、 a、b向上跳起　　　　　　　　　　　　　图2

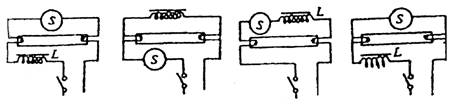

4、如图3所示，S为启动器，L为镇流器，其中日光灯的接线图正确的是：

　　 A　　　　　　 B　　　　　　　 C　　　　　　　D

　　　　　　　　　　　　　图3

5、在阴极射线管的正上方平行放置通电长直导线，电流方向如图4所示，则阴极射线，将：

A、向上偏　　　　　 B、向下偏　　　 C、向纸内偏　　　　 D、向纸外偏　　　　　　　　　图4　　　　　　　　　　　　　　　图5

6、如图5所示，一交流电的电流随时间变化的图象，此交流电流的有效值是：

A、2A　　　　 B、5A

C、7A　　　　　D、A

7、如图6所示的电路中，A₁和A₂是完全相同的灯泡，线圈L的电阻可以忽略，下列说法中正确的是：

A、合上开关K接通电路时，A₁先亮，A₂后亮，最后一样亮

B、　合上开关K接通电路时，A₁和A₂始终一样亮

C、断开开关K切断电路时，A₂立刻熄灭，A₁过一会儿才熄灭　　　　　　　　　　　　　　　　图6

D、断开开关K切断电路时，A₁和A₂都要过一会儿才熄灭

8、下列关于单位的等式中，不正确的是：

A、 1特斯拉=1千克/(安培·秒)　　 B、1特斯拉=1牛顿/(安·米)

C、1韦伯=1特斯拉·米²D、1伏特=1韦伯/秒

9、矩形闭合导线框原来处在匀强磁场中，磁场方向与导线框平面垂直，如图7所示，现将线框向右匀速平动地拉出磁场区域，在此过程中，正确说法是：

A、线框电阻越大，外力做功越多

B、　线框速度不同，但外力做功相同

C、线框速度越大，外力做功的功率越大

D、线框速度越大，通过线框某一横截面的电量越多　　　　　图7

10、通电螺线管与电源相连，与螺线管同一轴线上有三个轻质闭合铝环，B在螺线管中央，A、C在相对B环对称的位置上如图8所示，当K闭合时：

A、 A向左，C向右运动，B不动

B、　A向右，C向左运动，B不动

C、 A、B、C都向左运动

D、 A、B、C都向右运动　　　　　　　　　　　　　　　　图8

二、填空题：（前4题每空2分，15题12分，计30分）

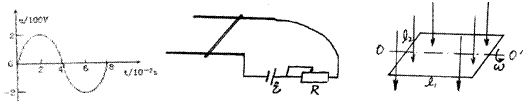

11、交流电压的u—t图如图9所示，该交流电的频率是_{------------------}Hz，用电压表测量时的示数是_{----------------}V，0.06s时瞬时电压是_{------------------}V。

12、如图10所示，水平平行金属导轨上，放一根质量为50克的金属棒，导轨间距20厘米，电源电动势为6伏，整个电路电阻为2. 4欧，取g=10米/秒²，为使棒对导轨压力恰好为零，应在导轨区域内加一磁感应强度至少为_{------------------}特斯拉的匀强磁场，方向应是_{----------------------}_。

　　图9　　　　　　　　　　　图10　　　　　　　　图11

13、如图11所示，N匝矩形线圈电阻为r，其长l₁为，宽为l₂，在磁感应强度为B的匀强磁场中，从垂直于磁场的位置，以角速度为，绕中心轴转过时的电动势为_{---------------}，通过导体横截面的电量为_{------------------}。

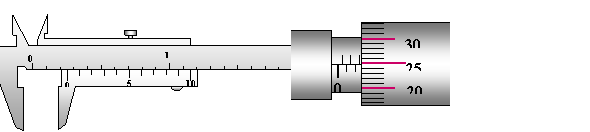

14、如图12读出下面游标卡尺的读数_{---------------------}、螺旋测微器的读数_{-----------------------------}_。

　　　　　　　　　　　　　　图12

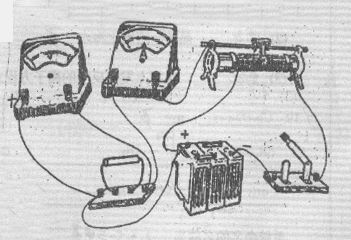

15、用伏安法尽可能准确地测出一段金属丝的电阻，现备有下列器材：

器材（代号）

规格

电流表（A₁）

电流表（A₂）

电压表（V₁）

电压表（V₂）

滑动变阻器（R）

电源（E）

量程0.6A，内阻约1

量程3A，内阻约0.2

量程3V，内阻约2k

量程15V，内阻约10 k

总阻值10, 允许最大电流1A

电动势6.0V, 内阻0.2

电键(K)

导线若干

某同学从表中选取恰当的器材后连成正确的电路进行实验, 测得数据表中所示：

次

量

I (A)

0.28

0.36

0.42

0.47

0.50

0.52

U(V)

1.80

1.85

2.15

2.43

2.60

2.70

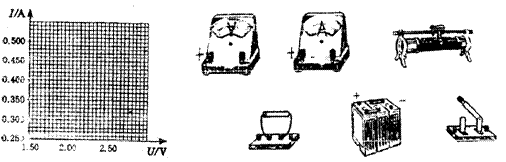

(1)　　　　在图13(a)所示坐标图上按所给标度作出I—U图线, 并算出电阻的大小是_{------------------------------}。

(2)　　　　　该同学应选用的实验器材有_{---------------------------------------}_。

并在虚线框中画出他所采用的电路图，标明所用器材的代号。

（a）　　　　　　　图13　　　　　（b）

（3）据电路将图13（b）所示器材用导线连成实验电路。

三、计算题：（10×4=40分）

16、有一个800匝的线圈，在0.2秒内穿过它的磁通量从0.01韦伯均匀增加到0.07韦伯，求线圈中的感应电动势多大。如果线圈电阻是10欧，把它跟一个电阻为890欧的电热器串联组成闭合电路时，通过电热器的电流是多大？

17、一个阻值为10的电阻接上交流电源时，其电流强度随时间的关系为（A），则该电阻：（1）两端电压的有效值为多少？（2）通过的交变电流的频率为多大？（3）在1分钟内产生热量为多少？

18、如图14所示，在地面上方的真空室内有相互垂直的匀强电场和匀强磁场，匀强电场的方向指向y轴的负方向，场强E=4.0×10^-3V/m，匀强磁场指向x轴的正方向，磁感强度B=0.40T，现有一带电微粒以200m/s的速度由坐标原点沿y轴正方向射入真空室后立即做匀速圆周运动。从微粒由O点射入开始计时，求经时间t=s时微粒所处位置的坐标。（g=10m/s²）　　　　　　　　　　　　　　　　　　　　　图14

19、如图15所示，均匀导线制成的金属圆环，垂直磁场方向放在磁感应强度为2特斯拉的匀强磁场中，圆环总电阻为0.4欧姆，另有一直导线OA长10厘米，其电阻为0.1欧姆，一端处于圆心，另一端与圆环相接，金属转柄OB的电阻也为0.1欧姆，它以10转/秒的转速沿圆环匀角速转动，当转到OA中的电流最小时，OB两端的电压多少？此时外力做功的功率为多少？
