　　本试卷分第Ⅰ卷和第Ⅱ卷两部分. 共100分. 考试时间90分钟.

第Ⅰ卷(选择题  共40分)

一、本题共10小题；每小题4分，共40分. 在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确. 全部选对的得4分，选不全的得2分，有选错或不答的得0分.

1. 下列说法中正确的是

　　A. 磁感线从磁体的N极出发，终止于磁体的S极

　　B. 电流在磁场中的受力方向，即为该点磁场方向

　　C. 磁感线不会相交

　　D. 一切磁作用都是电流或运动电荷之间通过磁场而发生的相互作用

2.　LC回路中电容器两极间电压u随时间t变化的关系如

　　图1所示，则

　　A. t_l时刻，电路中的电流最大

　　B. t₂时刻，电路中的磁场能最大

　　C. 从t₂时刻到t₃时刻，电路中的电场能不断增大

　　D. 从t₃时刻到t₄时刻，电容器的带电量不断增大

3. 要使开放式振荡电路发射的电磁波的频率增大，可以采用的方法是

　　A. 提高电容器的充电电压　　B. 减小电容器两极板的正对面积

　　C. 增加线圈的匝数　　 　　 D. 在线圈中插入铁心

4. 两个电子A、B以大小不同的初速度沿垂直于磁场的方向射入同一匀强磁场中，v_A＞v_B. 设r_A、r_B为这两个电子的运动轨道半径,T_A、T_B是它们的运动周期，则

　　A. r_A=r_B　　　 B. r_A＞r_B　　　　C. T_A=T_B　　　　 D. T_A＞T_B

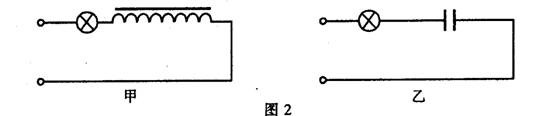

5. 将图2甲所示电路分别接到电压相同的直流电源和交流电源上，灯泡的明亮程度不同.将图2乙所示电路分别接到电压相同的直流电源和交流电源上，灯泡明亮程度也不同.下列说法中符合实际的是

　　A. 将甲图所示电路接到直流电源上时，灯泡比接到交流电源上亮

　　B. 将甲图所示电路接到直流电源上时，灯泡比接到交流电源上暗

　　C. 将乙图所示电路接到直流电源上时灯泡不亮

　　D. 将乙图所示电路接到交流电源上时灯泡不亮

6. 如图3所示，电路稳定后，灯泡正常发光

　　A. 若断开电键K，灯泡立即熄灭

　　B. 若断开电键，灯泡闪亮一下后逐渐熄灭

　　C. 若断开电键K后再闭合电键K，灯泡立即正常发光

　　D. 若断开电键K后再闭合电键K，灯泡逐渐变亮到正常发光

7. 如图4所示，两水平金属板之间的区域内，存在电场强度为E的匀强电场和磁感应强度为B的匀强磁场. 已知从左向右水平射入板间的电子，沿直线穿过了板间区域，则E和B的方向可能是

　　A. E和B都沿水平方向，并与电子运动的方向相同

　　B. E和B都沿水平方向，并与电子运动的方向相反

　　C. E竖宜向上，B垂直纸面向外

　　D. E竖直向上，B垂直纸面向里

8. 如图5所示，在匀强磁场中有一U形导线框abcd，线框

处于水平面内，磁场与线框平面垂直，R为一电阻. ef为垂

直于ab、cd的一根导体杆，可以在ab、cd上无摩擦地滑动.

杆ef及线框的电阻均不计. 开始时，给ef一个向右的初速

度v₀，则

　　A. ef将减速向右运动，但不是匀减速　　B. ef将匀减速向右运动，最终停止

　　C. ef将匀速向右运动　　　　　　　　  D. ef将往返运动

9. 如图6所示，金属杆ab处在垂直于纸面向里的匀强磁场

　　中，可绕a点在纸面内转动. S为以a为圆心位于纸面

　　内的金属圆环，圆环半径等于ab杆的长度. 在杆转动过

　　程中，杆的b端与金属环保持良好接触. A为电流表，接

　　在金属环与a点之间. 当杆沿顺时针方向转动时，某时

　　刻ab杆的位置如图，则此时刻

　　A. 有电流通过电流表，方向由c至d，作用于ab的安培力方向向左

　　B. 有电流通过电流表，方向由c至d，作用于ab的安培力方向向右

　　C. 有电流通过电流表，方向由d至c，作用于ab的安培力方向向右

　　D. 无电流通过电流表，作用于ab的安培力为零

10. 如图7所示，一矩形线圈，绕与匀强磁场垂直的中心轴

　　OO′按顺时针方向旋转，引出线的两端与互相绝缘的半

　　圆铜环连接，两个半圆环分别与固定电刷A、B滑动接

　　触，电刷间接有电阻R. 在线圈转动过程中，通过电阻

　　R的电流

　　A. 大小和方向都不断变化

　　B. 大小和方向都不变

　　C. 大小不断变化，方向沿A→R→B

　　D. 大小不断变化，方向沿B→R→A

第Ⅱ卷(非选择题  共60分)

二、本题共3小题，共20分. 把答案填在题中横线上.

11. (6分)如图8所示，螺线管中间放有一根条形磁铁，当

磁铁突然向左抽出时，A点电势比B点电势　　；当磁铁突

然向右抽出时，A点电势比B点电势　　.

12. (8分)如图9所示，为一理想自耦变压器，输入电压U

　　保持不变. 当它的滑键P向b移动时，R₁和R₂保持不

　　变，电压表示数将　　  ，电流表示数将　　　　 .

　　若P不动，Q向上滑动，电压表示数将　　　　 ，电

　　流表示数将　　　  (填变大、变小、不变).

13. (6分)设计一个由热敏电阻作为传感器的简单

　　自动报警器，当温度过高时灯亮或者铃响，向

　　人报警，可供选择的器材如下：

　　热敏电阻、电灯泡(或门铃)、电源、继电器、

　　滑动变阻器、开关、导线.

　　请结合题中给出的继电器示意图，画出报警器

　　的电路图.

三、计算题. 本题共4小题，共40分. 解答应有必要的文字说明和解题步骤，只写出量后　　结果的不能得分. 有数值计算的题，答案中必须明确写出数值和单位.

　　14. (10分)无线电广播为了避免邻近电台干扰，两个电台的频率范围至少应差10⁴Hz. 市场上某种收音机所收的波段波长范围是200～360m，则此收音机最多能收到的电台数约为多少个?已知光速为3. 0×10⁸m／s.

　　15. (10分)一个小水电站输出的电功率为40kW，输电线总电阻为0. 5Ω，如果先用400V电压对外输送，后又改用2000V电压输送，则输送电压提高后，输电导线上损失的电功率减少多少？

  16. (10分)如图10所示，直线MN的上侧有垂直于纸面向外的有界匀强磁场，磁场的上边界与MN平行，磁感应强度为B. 质量为m，带电量为q的正粒子以速度v从MN上的p点射入磁场，入射方向与MN间夹角为θ.沿MN方向磁场范围足够大，要使粒子能从MN上的某点射出磁场，磁场上边界到下边界MN的距离至少应为多大?

　　17. (10分)如图11所示，电阻不计的足够长平行金属导轨MN、PQ间距为d，之间接有阻值为R的电阻. 导轨平面与水平面成θ角，空间存在与导轨平面方向垂直的匀强磁场，磁感应强度为B. 质量为m、电阻不计的金属棒EF与导轨间动摩擦因数为μ，μ＜tgθ. 若将

EF在导轨上由静止释放，求EF在导轨上滑动的最大速度.
