高二物理练习稳定电流

高二物理练习 稳定电流

选择题(每题3分)

1.图5是测小灯泡额定功率的电路，当使小灯泡正常发光后，将伏特表和安培表的位置互换，则可能出现的情况是：（　）

A.　　  安培表被烧坏　　 B. 伏特表被烧坏　

C. 灯泡不能正常发光　D. 灯丝被烧断

2.如图，电源电动势E=6.0V内阻为1.0Ω,定值电阻R1=R2=3.0Ω，R3为一最大电阻为6.0Ω的滑线变阻器，电键S闭合后调整滑动变阻器触点P的位置，则路端电压的变化范围是（　 ）

A．0——0.6V　　　　B．0——4.0V

C.5.0V——5.4V　　　D.5.0V——6.0V

3.电源的电动势和内阻都保持一定，在外电路的电阻逐渐减小的过程中，下面说法中正确的是(　)

A.电源的路端电压一定逐渐变小　　　　　 B.电源的输出功率一定逐渐变小

C.电源内部消耗的功率一定逐渐变大　　　 D.电源的供电效率一定逐渐变小

4.如图4所示，滑动变阻器R₀的总阻值是定值电阻R的两倍，要使定值电阻R两端的电压是电源电压的一半，则滑动触头应在（　）
A. R₀的中点处　　　　B. R₀的中点偏上处
C. R₀的中点偏下处　　D. 无论调到什么位置均不能满足要求

5．如图所示电路中，A₁、A₂均为理想电流表，闭合开关S后，A₁、A₂的示数不相等。若将其中某两个电阻互换位置，两个电流表的示数不变，由此可知（　）　

　　　 ①可能R₁=R₂　　　　　 ②可能R₂=R₃　　　　　

　　　 ③可能R₁=R₃　　　　　 ④可能R₁=R₂=R₃

　　　 A．①②　　　　　　　　　 B．①③④　　　　　　　　

　　　 C．②③④　　　　　　　 D．③

6.三个相同的电阻，额定功率均为１０Ｗ，那么这个电路消耗的功率不允许超过：（　）

　　Ａ.１０Ｗ　　Ｂ.１５Ｗ　  Ｃ.２０Ｗ 　　Ｄ.３０Ｗ　　

7．四个相同的灵敏电流表分别改装成两个安培表和两个伏特表，安培表A₁的量程大于A₂的量程，伏特表V₁的量程大于V₂的量程，把它们按图接入电路　　　　　　　　　（　）

　　　 A．A₁读数比A₂读数小　　　　　　　　　　　　　　

　　　 B．A₁指针偏转角度比A₂指针偏转角度度小

　　　 C．V₁读数比V₂读数大　　　　　　　　　　　　　　

　　　 D．V₁指针偏转角度比V₂指针偏转角度大

8． 电阻R和电动机M相串联接到电路中，如图所示，已知电阻R与电动机线圈的电阻相等。电键接通后，电动机正常工作。设电阻R和电动机两端的电压分别为U₁和U₂；经过时间t，电流通过R做功W₁，产生的电热为Q₁；电流通过电动机M做功W₂，产生电热为Q₂，则有：（　）

　　　　　　　　　　　　　　

 A．U₁<U₂， Q₁=Q₂　　B．W₁=W₂，Q₁=Q₂　　　　　　　　　　　　　　　　　

C．W₁<W₂，Q₁<Q₂ D．W₁<W₂，Q₁=Q₂

9．如图所示，R₁=R₂=R₃=2Ω，当S接通时，电压表的示数为1V；当S断开时，电压表的示数为0.8v，则电源电动势和内阻分别为（　）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　 A．1.5V，0.5Ω　　　　　　　　　　　　　　　　　　　

　　　 B．2.0V，1.0Ω

　　　 C．1.5V，1.0Ω　　　　　　　　　　　　　　　　　　　

　　　 D．2.0V，0.5Ω

10.如图3－4所示电路，已知I＝6.0安，I1＝4.0安，R1＝10欧，R2＝5.0欧，R3＝30欧,则通过电流表的电流大小及方向是 （　）

 A.1.0安，方向向左　 　B.1.0安，方向向右

　 C.3.0安，方向向左　 　D.3.0安，方向向右

11．如图电路中，开关S₁、S₂均处于闭合状态，在断开S₁或S₂后的短暂过程中，关于流过R₁、R₂的电流方向，以下判断正确的是　　　　　　　　　（　 ）

　　　 ①若只断开S₁，流过R₁的电流方向为自左向右

　　　 ②若只断开S₁，流过R₁的电流方向为自右向左

　　　 ③若只断开S₂，流过R₂的电流方向为自左向右

　　　 ④若只断开S₂，流过R₂的电流方向为自右向左

　　　 A．①③　 B．②④　C．①④ D．②③

12．如图10—9所示，直线OAC为某一直流电源的总功率P_总随着电流I变化的图线，抛物

线OBC为该直流电源内部的热功率P_r随电流I变化的图线，A、B两点对应的横坐标为

2A，则下面说法中正确的有（　）

A．电源电动势为3v，内电阻为1Ω　

B．线段AB表示的功率为2W

C．电流为2A时，外电路电阻为0.5Ω

D．电流为3A时，外电路电阻为2Ω

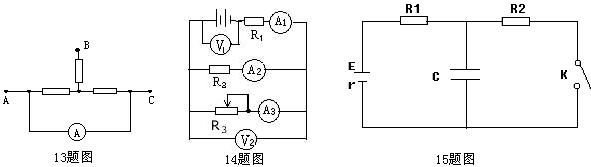

13、本题电路图中，各个电阻都是2Ω，电流表内阻不计，在B、C两点间加6V电压时，电流表的读数是________。(7分)

14、　　  如图所示，若把R_３的滑动触头向右滑动则下列各表的读数变化情况为：Ａ_１______Ａ_２_______Ａ_３______Ｖ_１________Ｖ_２_____(填不变.增加或减小)(5分)。

15.如图所示，E＝10伏，r＝0.5欧，R1＝3.5欧，R2＝6欧，C＝30微法，先闭合开关K，过一段时间后电路稳定后，再将开关K断开，求这以后流过R1的总量应为　　　 库。(6分)



16.右图中，螺旋测微器的读数是　 厘米。(6分)

高二物理练习 稳定电流

17.现有器材：量程为10.0mA、内阻约30Ω-40Ω的电流表一个，定值电阻R₁=150Ω，定值电阻R₂=100Ω，单刀单掷开关K，导线若干。要求利用这些器材测量一干电池（电动势约1.5V）的电动势。（8分）

1.　　　 按要求在实物图上连线。(要求用铅笔与直尺作图)

2.　　　 用已知量和直接测得量表示的待测电动势的表达式为E=　 ______________，式中各直接测得量的意义是：　　　　　　　 _________________________ .

18.现有“2.5V，0.5W”的小电灯。为了测定它在电压从零到额定电压间不同电压下的电功率，选用了3伏直流电源，滑动变阻器，量程合适的伏特表和安培表，导线，开关等器材。(8分)

　　（1）供选用的滑动变阻器规格有R1是0～20欧，R2是0～200欧。本实验中应选用 　　　 。

（2）在下面方框中画出实验所需电路图。(要求用铅笔与直尺作图)

姓名_____________班别______学号________成绩_________

1	2	3	4	5	6	7	8	9	10	11	12

19．如图所示电路，已知四个电阻R₁、R₂、R₃、R₄的阻值相等，电源的内阻可以不计。安培表和伏特表本身的电阻对电路的影响可不计，两表示数分别为0.2安和4.8伏，现把两电表的位置互换，其它部分不变，两电表示数各为多少？（12分）

　　　　　　　　　　　　　　　　　 R₁　　　　　

　　　　　　　　　　　　　　　　　　　　　　　  V

　　　　　　　　　　 A　　　　　　　  R₂

　　　　　　　　　　　　　　　　 R₃ R₄　　

　　　

19.如图，电源为一内阻不变的电动势可随外电路电阻变化而变化的新型智能电源。已知R₁=R₃=R₅=2r=2Ω；R₄=R₂=R₆=2R₁。若使A的读数保持为1安培，则在合上K₁与K₂和断开K₁与K₂两种情况下，电压表的读数和电源电动势各为多大?(12分)

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

参考答案

1	2	3	4	5	6	7	8	9	10	11	12
C	C	ACD	B	A	B	C	AD	B	A	B	ABC

13、1A　 14、　减小、增大、减小、增大、增大　15.1.2×10^-4库　16.0.2100

17连图：左图只用R₁接入电路；右图用R₁和R₂串联接入电路。　（2） R₂　　　　　  I₁是外电阻为R₁时的电流，I₂是外电阻为R₁和R₂串联时的电流

18. （1）选R₁ 　（2）提示:变阻器用分压接法

19. 6伏　 1安

20．　 K₁、K₂合上时：R并=2/3Ω，R总=R₁+R_并+R₆=20/3Ω，I₂=I₄=，有I总=6（A），知U=I总R总=40（V），E=U+U内=46（V）。
 K₁、K₂断开时：R串=8Ω，R′总=26/3Ω，I3，4，5=1/2I₂，有I′总=3/2（A），则U′=I′总R′总=13（V）。E=U′+U内=14.5（V）。
