高二物理练习(二)
(恒定电流)
班级:______________ 座号:______________姓名:________________ 得分:______________
一、填空题:(把正确答案填入横线中,每空1分,共20分)
1．电荷的 形成电流；规定 为电流的方向；只要导体两端存在 ，导体中的自由电子就在 力的作用下，从电势 处向电势 处定向移动.移动的方向与导体中电流的方向 .
2．在 时，导体的电阻跟它的 成正比，跟它的 成反比.R= 这是电阻的决定式
3.半导体：其导电性能介于 体和 体之间，而且它的电阻不随温度的增加而 ；
超导体：当温度降到绝对零度附近时，某些物质的 突然变为 ，这种现象叫超导现象，能够发生超导现象的物质叫 体.
4.伏安法测电阻：原理是 ，因此需用 测出电阻两端的电压，用 测出通过电阻的电流.
5．一均匀导线，电阻为R，现将它均匀地拉长，使其直径变为原来的一半，然后再截去长度的1/2，剩余部分的电阻为 .
二、选择题（把正确答案填入下表中，每小题3分，共30分）
| 题号 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| 答案 |
6．关于电源的作用，下列说法中正确的是
Ａ.电源的作用是能为电路持续地提供自由电荷 Ｂ.电源的作用能直接释放出电能
Ｃ.电源的作用就是能保持导体两端的电压，使电路中有持续的电流 Ｄ.电源的作用就是使自由电荷运动起来
7. 右图所示为滑动变阻器原理的示意图，下列说法中不正确的是_______
A. a和b接入电路时，P向右移动，电阻增大
B. b和d接入电路时，P向右移动，电阻减小
C. b和c接入电路时，P向右移动，电阻减小
D. a和d接入电路时，P向右移动，电阻增大
8.对于连入电路的不同灯泡而言，亮度大的灯泡是
Ａ.通过的电流大的灯泡 Ｂ.两端电压大的灯泡 Ｃ.电阻值大的灯泡 Ｄ.消耗电功率大的灯泡
9.通过电阻R的电流强度为I时，在时间t内产生的热量为Q，若电阻为2R，电流强度为
I时，则在时间t内产生的热量为_______
A.4Q
B.2Q C.Q D.
Q
10．电饭锅工作时有两种状态：一种是锅内水烧干前的加热状态，另一种锅内水烧干后的保温状态.如图15—3—1所示是电饭锅电路原理示意图，S是用感温材料制造的开关.下列说法中不正确的是
A.其中R2是供加热用的电阻丝
B.当开关S接通时电饭锅为加热状态，S断开时为保温状态
C.要使R2在保温状态时的功率为加热状态时的一半，R1∶Ｒ2应为2∶１
D.要使R2在保温状态时的功率为加热状态时的一半，R1∶Ｒ2应为(
-1)∶１
11．关于电源的电动势，下面正确的叙述是
A.电源的电动势就是接在电源两极间的电压表测得的电压
B.同一电源接入不同的电路，电动势就会发生变化
C.电源的电动势是表示电源把其他形式的能转化为电能的本领大小的物理量
D.在闭合电路中，当外电阻变大时，路端电压增大，电源的电动势也增大
12．在如图所示的电路中，R1=10 Ω，R2=20 Ω，滑动变阻器R的阻值为0~50 Ω，当滑动触头P由a向b滑动的过程中，灯泡L的亮度变化情况是_______
A.逐渐变亮 B.逐渐变暗 C.先变亮后变暗 D.先变暗后变亮
13．电流表G的内阻Rg,用它测量电压时，量程为u，用它改装成较大量程的电流表的内阻是RA，量程为A，这几个量的关系是 .
A.
B.
C.
D.
14. 如图所示电路中，电压表读数为9 Ｖ，电流表读数为0.1 Ａ，已知电压表内阻为900 Ω，电流表内阻为20 Ω，则电阻R的阻值为
A.90 Ω B.100 Ω C.110 Ω D.120 Ω
15.如图所示的电路中，电源的电动势恒定，要想使灯泡变暗，可以
A.增大Ｒ１ Ｂ.减小Ｒ1
C.增大Ｒ２ D.减小Ｒ２
三、计算题
16．用伏安法测定一个电阻，阻值约10 Ω，额定功率2 W，可供选用的器材有:
电源：A为干电池一节，电动势为1.5 V
B为蓄电池一组，电动势为6.0 V
C为稳压直流电源，输出电压10 V
电压表：V1量程0~10 V，内阻10 kΩ
V2量程0~30 V，内阻30 kΩ
电流表：A1量程0~0.6 A,内阻0.5 Ω
A2量程0~3.0 A,内阻0.1 Ω
滑动变阻器1个：0~10 Ω，开关、导线等.

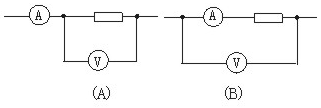

［实验电路］有两种可供选择，如图（A）和（B），要求选择规格合适的仪表器件，组成正确的电路，则电源应选用_______；电压表应选用_______；电流表应选用_______；实验电路应选用_______.
17．如图所示，有一个表头G，满偏电流为Ig=1 mA,内阻Rg= 100 Ω，用它改装为有5 V和50 V两种量程的电压表，求R1、R2的阻值各为多大？
18．某电阻两端电压为16 V，在30 s内通过电阻横截面的电量为48 C，此电阻为多大？30 s内有多少个电子通过它的横截面？
19．在相距40 km的A、B两地架两条输电线，电阻共为800 Ω，如果在A、B间的某处发生短路，这时接在A处的电压表示数为10 V，电流表的示数为40 mA，求发生短路处距A处有多远？如下图所示.
20．如图所示的电路，变阻器AB的电阻是9 Ω，AP是AB的
，E=6 V，r=1 Ω，求电流表和电压表的示数。
| 题号 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| 答案 | C | A | D | C | C | C | B | C | B | AD |
16．电源选B；电压表选V1；电流表选A；实验电路选A.
解析：由于待测电阻的阻值约10 Ω，额定功率为2 W，可知其正常工作电流为：
I=
=0.45 V
电阻两端电压约为：U=IR=0.45×10 V=4.5 V
所以，电源应选择6 V蓄电池，电压表应选V1，电流表应选A1.
17．由于待测电阻的阻值远小于电压表V1的内阻，故选用电流表外接法，即选A电路.解析：当公共端与5 V端接入被测电路时，量程为U1=5 V,当公共端与50 V端接入被测电路时，量程为U2=50 V.
由串联电路的电压分配关系可知：
R1=
Ω=4900 Ω=4.9 kΩ
R2=
=49900 Ω=49.9 kΩ
18．解析：由题意知U=16 V，t=30 s,q=48 C，
电阻中的电流I=
=1.6 A
据欧姆定律I=
得，R=
=10 Ω
n=
=3.0×1020个
故此电阻为10Ω，30 s内有3.0×1020个电子通过它的横截面.
19．解析：设发生短路处距离A处有x米，据题意知，A、B两地间的距离l=40 km，电压表的示数U=10 V，电流表的示数I=40 mA=40×10-3A,R总=800 Ω.
根据欧姆定律I=可得：A端到短路处的两根输电线的电阻Rx
Rx=
Ω=250 Ω ①
根据电阻定律可知：
Rx=ρ
②
A、B两地输电线的电阻为R总，R总=ρ
③
由②/③得
④
解得x=
×40 km=12.5 km
20．解析：把变阻器的电阻分成PA、PB两部分，阻值分别为R1、R2，R1、R2并联，因R1= 3Ω，R2=6 Ω，所以外电阻为
R=
=
Ω=2 Ω
所以路端电压，即电压表的示数为
U=
V=4 V
通过R1的电流，即电流表的示数为
I=
A=1.33 A
20．
