泗阳中学高二年级2005—2006学年度第二学期
第一次过关检测物理试卷 命题人：胡少希
一．本题共10小题，每小题4分，共40分。在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。全部选对的得4分，选不全的得2分，选错或不选的得0分.
1、要使开放式振荡电路发射的电磁波的频率增大，可以采用的方法是( )
(A)提高电容器的充电电压 (B)将电容器的动片旋出一些
(C)增大电感线圈的匝数 (D)将软铁心插入线圈中
2、LC回路中电容器两端的电压u随时间t变化的关系如图所示（ ）
(A)在时刻t1，电路中的电流最大
(B)在时刻t2，线圈中的磁场能最大
(C)从时刻t2 至t3，电容器中的电场能不断增大
(D)从时刻t3至t4，电容器的带电量不断增大

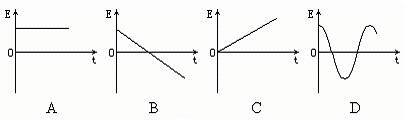

3、某开放式振荡电路中电场随时间变化的图像如下图所示，能发射电磁波的电场是哪一种 （ ）
4、如图所示，有一理想变压器，原线圈匝数为n1，两个副线圈的匝数分别为n2和n3，原副线圈的电压分别为U1、U2、U3，电流分别为I1、I2、I3，两个副线圈负载电阻的阻值未知，下列结论中，正确的是：( )
(A)U1：U2＝n1：n2，U2：U3=n2：n3；
(B)I1/I3=n3/n1，I1/I2=n2/n1；
(C)n1I1=n2I2＋n3I3；
(D)I1U1=I2U2＋I3U3。
5、“二分频”音箱内有高、低两个扬声器。音箱要将扩音机送来的含有不同频率的混合音频电流按高、低段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动。图为音箱的电路简化图，高低频混合电流由a、b端输入，L是线圈，C是电容器，则( )
A、甲扬声器是高音扬声器
B、C的作用是阻碍低频电流通过乙扬声器
C、L的作用是阻碍低频电流通过甲扬声器
D、乙扬声器的振幅一定大
6、如图为一变压器，当导线 ab 沿导轨在匀强磁场中切割磁感线运动时，电容器（原来不带电）被持续充电，且上板带正电。由此可知，导线 ab 的运动情况是（ 忽略导轨的电阻）（ ）
（A） 向左作匀速运动
（B） 向左作加速运动
（C） 向右作加速运动
（D） 向右作减速运动
7、理想变压器原、副线圈的匝数比为4：1,原线圈接在u=311sin100πt（V）的交流电源上,副线圈所接的负载电阻是11 Ω ,则副线圈中电流强度是( )
(A)5A (B)11A (C)20A (D)55A
8、如图所示，L是直流电阻可以忽略的电感线圈，LC振荡电路工作时的周期为T，在t=0时断开电键K，则在0到T/4这段时间内，下列叙述正确的是（ ）
(A)电容器C放电，A板上正电荷逐渐减小，LC回路
中电流逐渐增大，当t=T/4时电流达到最大
(B)电容器C放电，A板上正电荷逐渐减少，LC回路
中电流逐渐减小，t=0时放电电流最大
(C)电容器C被充电，B板上正电荷逐渐增多，LC回路
中电流逐渐减小，到t=T/4时电流为零
(D)电容器C被充电，A板上正电荷逐渐增多，LC回路
中电流逐渐减小，到t=T/4时电流为零
9、在匀强磁场中有一N匝、半径为 a 的圆形线圈（其总电阻为R）和一仪器（内阻不计）串联，线圈平面与磁场垂直。当线圈迅速由静止翻转180。，该仪器指示有电量q 通过，根据已知 q 、N 、a 、R 可计算出磁感强度B等于（ ）
（A）
（B）
（C）
（D）
10、如图所示，L1和L2是输电线，甲是电压互感器，乙是电流互感器。若已知变压比为1000：1，变流比为100：1，并且知道电压表示数为220V，电流表示数为10A，则输电线的输送
功率为（ ）
A、2.2×103w
B、2.2×10-2w
C、2.2×108w
D、2.2×104w
泗阳中学高二年级2005—2006学年度第二学期
第一次过关检测物理试卷 命题人：胡少希
| 题号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 答案 |
二.本题共2小题，共16分，每空4分，把答案填在题中的横线上。
11、如图所示，为某雷达的荧光屏，屏上标尺的最小刻度对应的时间为2×10-4s，雷达天线朝东时如（1）图，朝西时如（2）图。问：雷达在
方(填东、西、南、北)发现了目标,目标与雷达的距离
米。
12、电磁炉专用平底锅加热作用的锅底可以简化等效为如上图所示的12个半径不同的同心导电圆环，各圆环之间彼此绝缘，导电环所用材料单位长度的电阻R0＝0.125π（Ω/m），从中心向外第n个同心圆环的半径为rn＝（2n-1）3/2·r1，（公式中n＝1，2，3······12），且r1＝1cm。电磁炉工作时产生垂直于锅底方向的变化磁场，磁感应强度B的变化率为100π
·sinωt（T/s），计算中可取π2＝10。则：
（1）半径为r1的导电圆环中感应电流的有效值是 安，
（2）忽略损耗，平底锅的热功率 焦。
三.本题共6小题，共94分。解答应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。
13、(16分)如图所示，竖直平行导轨间距l=20cm，导轨顶端接有一电键K。导体棒ab与导轨接触良好且无摩擦，ab的电阻R=0.4Ω，质量m=10g，导轨的电阻不计，整个装置处在与轨道平面垂直的匀强磁场中，磁感强度B=1T。当ab棒由静止释放0.8 s后，突然接通电键，不计空气阻力，设导轨足够长。求开关闭合时ab棒的速度和ab棒的最终速度的大小？（g取10m/s2）
14、(15分)将一根电阻为0.5欧、长为0.5米的粗细均匀的导线弯成如图所示的形状，且oa=ab=bc=cd=do'，置于匀强磁场的金属框架上．已知磁感应强度B=4特，R=1.5欧．在o'处接一个绝缘手柄p，令其以50转/秒匀速转动，试问：
(1)当电键K断开时，电压表的示数是多少？
(2)当电键闭合时，安培表的示数是多少？
(3)如果当线框从图示位置开时计时，令bc边向纸外转动，写出通过电阻R的电流强度瞬时值表达式？
15、(15分)如图所示, 金属棒a从高为h处自静止起沿光滑的弧形导轨下滑, 进入光滑导轨的水平部分, 导轨的水平部分处于竖直向下的匀强磁场中. 在水平部分原先静止有另一根金属棒b, 两根棒的质量关系是
, 整个水平导轨足够长并处于广阔的匀强磁场中.
(1) 当金属棒刚进入磁场的瞬间, 两棒的加速度大小之比是多少?
(2) 假设金属棒a始终没跟金属棒b相碰, 则两棒的最终速度各多大?
(3) 在上述整个过程中两根金属棒和导轨所组成的回路中消耗的电能是多少?
16、(15分)如图所示，由粗细相同的导线制成的正方形线框边长为L，每条边的电阻均为R，其中ab边材料的密度较大，其质量为m，其余各边的质量均可忽略不计。线框可绕与cd边重合的水平轴OO′自由转动，不计空气阻力及摩擦。若线框从水平位置由静止释放，经历时间t到达竖直位置，此时ab边的速度大小为v。若线框始终处在方向竖直向下、磁感强度为B的匀强磁场中，重力加速度为g。求：
（1）线框以竖直位置时，ab边两端的电压及所受安培力的大小。
（2）在这一过程中，线框中感应电动势的有效值。
（3）在这一过程中，通过线框导线横截面的电荷量。
17、(15分)两根光滑的水平放置的平行金属导轨，相距为d，两根质量都是m的直金属棒平行静止放在导轨上，金属棒和导轨垂直，如图所示，其中ab棒用长为L的细线悬挂在支架上，细线伸直，ab恰好与两导轨接触，整个装置处于竖直向上的匀强磁场中，把AB棒移至图中位置①(细线伸直处于向右的水平位置)，从静止释放、到最低点与导轨接触，又继续向左摆动，摆到最高位置为细线与竖直方向成60°角（图中位置②）.
(1)在ab 与导轨接触过程中，cd棒的电流方向如何？
(2)ab与导轨第一次接触后， cd棒的速度大小？
(3)在ab与导轨第一次接触的过程中，感应电流生成的焦耳热是多少？
18、(18分)三峡水利枢纽工程是长江流域治理开发的关键工程，建成后将是中国规模最大的水利工程.枢纽控制流域面积1.0×106 km2，占长江流域面积的56％，坝址处年平均流量为Q＝4.51×1011m3。水利枢纽的主要任务包括防洪、发电、航运三方面，在发电方面，三峡电站安装水轮发电机组26台，总装机容量(指26台发电机组同时工作时的总发电功率)为P＝1.82×107kW，年平均发电量约为W=8.40×l010kWh.。该工程将于2009年全部竣工，电站主要向华中、华东电网供电，以缓解这两个地区的供电紧张局面.阅读上述资料，解答下列问题(水的密度ρ=1.0×103kg/m3，g取10m/s2)：
(1)若三峡电站上、下游水位差按H＝100 m计算，试推导三峡电站将水流的势能转化为电能的效率η的公式，并计算出效率η的数值。
(2)若26台发电机组全部建成并发电，要达到年发电量的要求，每台发电机组平均年发电时间t为多少天?
(3)将该电站的电能输送到华中地区，送电功率为P=4.5×106kW，采用超高压输电，输电电压为U=500kV，而发电机输出的电压约为U0=18kV，要使输电线上损耗的功率等于输送电功率的5％，求：发电站的升压变压器原、副线圈的匝数比和输电线路的总电阻。
