电磁感应单元测试题
一、单项选择题（每小题4分，共40分）
1. 一根0.2m长的直导线，在磁感应强度B=0.8T的匀强磁场中以V=3m/S的速度做切割磁感线运动，直导线垂直于磁感线，运动方向跟磁感线、直导线垂直．那么，直导线中感应电动势的大小是[ ]
A．0.48v B．4.8v C．0.24v D．0.96v
2. 如图所示，有导线ab长0.2m，在磁感应强度为0.8T的匀强磁场中，以3m/S的速度做切割磁感线运动，导线垂直磁感线，运动方向跟磁感线及直导线均垂直.磁场的有界宽度L=0.15m，则导线中的感应电动势大小为 [ ]
A．0.48V B．0.36V C．0.16V D．0.6V
3. 在磁感应强度为B、方向如图所示的匀强磁场中，金属杆PQ在宽为L的平行金属导轨上以速度v向右匀速滑动，PQ中产生的感应电动势为ε1；若磁感应强度增为2B，其它条件不变，所产生的感应电动势大小变为ε2．则ε1与ε2之比及通过电阻R的感应电流方向为[ ]
A．2:1，b→a B．1:2，b→a C．2:1，a→b D．1:2，a→b

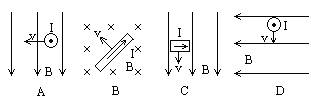

4. 图中的四个图分别表示匀强磁场的磁感应强度B、闭合电路中一部分直导线的运动速度v和电路中产生的感应电流I的相互关系，其中正确是 [ ]
5. 如图所示的金属圆环放在匀强磁场中，将它从磁场中匀速拉出来，下列哪个说法是正确的是
[ ]
A．向左拉出和向右拉出，其感应电流方向相反
B．不管从什么方向拉出，环中的感应电流方向总是顺时针的
C．不管从什么方向拉出，环中的感应电流方向总是逆时针的
D．在此过程中感应电流大小不变
6. 如图所示，平行导体滑轨MM' 、NN'
水平放置，固定在匀强磁场中，磁场方向与水平面垂直向下．滑线AB、CD 横放其上静止, 形成一个闭合电路,当AB向右滑动的瞬间，电路中感应电流的方向及滑线CD受到的磁场力方向分别为 [ ]
A．电流方向沿ABCD；受力方向向右 B．电流方向沿ABCD；受力方向向左
C．电流方向沿ADCB；受力方向向右 D．电流方向沿ADCB；受力方向向左
7. 两水平金属导轨置于竖直向下的匀强磁场中(俯视如图)，一金属方框abcd两头焊上金属短轴放在导轨上，以下说法中正确的是哪一个 [ ]
A．方框向右平移时，有感应电流，方向是d→a→b→c
B．方框平移时，无感应电流流过R
C．当方框绕轴转动时，有感应电流通过R
D．当方框绕轴转动时，方框中有感应交变电流，但没有电流通过R
8.
如图所示，矩形导线框从通电直导线EF左侧运动到右侧的过程中，关于导线框中产生的感应电流的正确说法是 [ ]
A．感应电流方向是先沿abcd方向流动，再沿adcb方向流动
B． 感应电流始终是沿abcd方向流动
C．感应电流始终是沿adcb方向流动
D．感应电流方向是先沿adcb方向流动，然后沿abcd方向流动，再沿adcb方向流动
9.如图所示，A，B是两个完全相同的灯泡，L是自感系数较大
的线圈，其直流电阻忽略不计。当电键K闭合时，下列说法正确的是[ ]
A．A比B先亮，然后A熄灭
B．B比A先亮，然后B逐渐变暗，A逐渐变亮
C．AB一齐亮，然后A熄灭
D．A、B一齐亮．然后A逐渐变亮．B的亮度不变
10．
图中，“∠” 形金属导轨COD上放有一根金属棒MN，拉动MN使它以速度v 向右匀速平动，如果导轨和金属棒都是粗细相同的均匀导体，电阻率都为ρ，那么MN在导轨上运动的过程中，闭合回路的[ ]
A．感应电动势保持不变 B．感应电流保持不变
C．感应电流逐渐减弱 D．感应电流逐渐增强
二、 多选题(每道小题 5分 共30分 )
11. 下图均为闭合线框在匀强磁场中运动，请判断哪种情况能产生感应电流 [ ]
12. 如图所示在垂直于纸面向里的范围足够大的匀强磁场中有一个矩形闭合线圈abcd，线圈平面与磁场垂直，O1O2与O3O4都是线圈的对称轴，应使线圈怎样运动才能使其中产生感应电流 [ ]
A．向左或向右平动 B．向上或向下平动
C．绕O1O2轴转动 D．绕O3O4轴转动
13. 下列关于感应电动势的说法中，正确的是 [ ]
A．不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电动势
B．感应电动势的大小跟穿过电路的磁通量变化量成正比
C．感应电动势的大小跟穿过电路的磁通量变化率成正比
D．感应电动势的大小跟穿过回路的磁通量多少无关，但跟单位时间内穿过回路的磁通量变化有关
14．如图，有界匀强磁场的宽度为d，使一边长为L(L<d/2)的正方形导线框以速度v匀速地通过磁场区域，则下列说法正确的是 [ ]
A．导线框全部进入磁场中运动时，线框各边中都不产生感应电动势
B．导线框全部在磁场中运动的过程中，线框中有热量产生
C．导线框通过磁场区域的过程中，没有感应电流的时间等于(d-L)/v
D．当导线框尚未全部移出匀强磁场时，框中的感应电流方向为逆时针方向
15．关于日光灯起动器的下列说法正确的是
A．日光灯正常发光时,起动器处于导通状态 ；
B.日光灯正常发光时,处于断开状态；
C.起动器在日光灯起动过程中,先是接通电路预热灯丝,然后切断电路,靠镇流器产生瞬时高压点然灯管 ；
D.日光灯正常工作时,取下起动器,日光灯仍正常工作。
16．导线长为L，放在磁感应强度为B的匀强磁场中以速率v运动，则感应电动势的大小是
A．一定等于BLv B．有可能为零
C．可以大于零而小于BLv D．只有B、L、v三个量都互相垂直，才等于BLv
班级 学号 姓名
一、二：选择题答案：
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
三、计算题（30分）
17、如图所示，在磁感强度为B、方向垂直纸面向里的匀强磁场中，有一竖直放置的光滑导电轨道，轨道间接有电阻R．套在轨道上的金属杆ab，长为l、质量为m、电阻为r．现用竖直向上的拉力，使ab杆沿轨道以速度v匀速上滑（轨道电阻不计）．（1）所用拉力F的大小．（2）ab杆两端电压Uab的大小（3）拉力F的功率．（4）电阻R消耗的电功率．
18、如图3所示，小灯泡的规格为“2V、4W”，接在光滑水平导轨上，轨距0.1m，电阻不计，金属棒ab垂直搁置在导轨上，电阻1Ω，整个装置处于磁感强度B=1T的匀强磁场中，求：
（1）为使小灯正常发光，ab的滑行速度多大？
（2）拉动金属棒ab的外力功率多大？
答案：
