高三理科综合物理部分能力测试

1、如图1所示，电路中的电源的电动势为E、内电阻为r，开关S闭合后，当滑动变阻器的滑片P从滑动变阻器R的中点位置向左滑动时，小灯泡L₁、L₂、L₃的亮度变化情况是(　　 )

A、L₁灯变亮，L₂灯变暗，L₃灯变亮　　 B、L₁灯变暗，L₂灯变亮，L₃灯变暗　　　　　图1

C、L₁、L₂两灯都变亮，L₃灯变暗　　　 D、L₁、L₂两灯都变暗，L₃灯变亮

2、如图2所示的电路中，R₁与R₂的全电阻之比为1：3，而R₃：R₄=3：1，当R₂的滑动片

P从最右端向最左端滑动的过程中，导线EF上的电流方向是（　　　　）

A、始终从E到F　　　　　　　　　 B、始终从F到E

C、先从F到E，再从E到F　　　　 D、EF上没有电流　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　图2

3、如图3所示，电阻，电动机的绕阻。当开关打开时，电

流表的示数是0.5A，当开关合上后，电动机转动起来，电路两端的电压不变，电

流表的示数I和电路消耗的电功率应是（　　　）

A、I＝1.5A　　　　　　　B、I＜1.5A　　　　　　　　　　　　　　　　　　　

C、P＝15W　　　　　　　D、P＜15W　　　　　　　　　　　　　　　　　　　图3

4、如图4所示，先后按图中（1）、（2）所示电路测同一

未知电阻阻值R_x，已知两电路的路端电压U恒定不变，若

按图（1）所示电路测得电压表示数为6V，电流表示数为

2mA，则按图（2）所示电路测得的结果应有（　　　）

（电压表、电流表的内阻不能忽略）　　　　　　　　　　　　　　　　　　图4

A、电压表示数为6V，电流表示数为2mA　　　　 B、电压表示数为6V，电流表示数小于2mA

C、电压表示数小于6V，电流表示数小于2mA　　 D、电压表示数小于6V，电流表示数大于2mA

5、如图5所示，一根有质量的金属棒MN，两端用软的导线连接后悬

挂于a、b两点.棒的中部处于垂直于纸面向里的匀强磁场中，棒中通有

电流，方向从M流向N，此时悬线上有拉力，为使悬线上的拉力等于零，

可以使用的方法( 　　　 )　　　　　　　　　　　　　　　　　

A、使磁场反向　　　　　　　　　　　　 B、使电流反向　　　　　　　　　　　图5

C、适当减小磁感应强度　　　　　　　　 D、适当增大电流强度

6、回旋加速器是用来加速带电粒子的装置，如图6所示.它的核心部分是两个D形金属盒，两盒相距很近，分别和高频交流电源相连接，两盒间的窄缝中形成匀强电场，使带电粒子每次通过窄缝都得到加速．两盒放在匀强磁场中，磁场方向垂直于盒底面，带电粒子在磁场中做圆周运动，通过两盒间的窄缝时反复被加速，直到达到最大圆周半径时通过特殊装置被引出．如果用同一回旋加速器在同一磁感应强度B中，分别加速氚核（）和α粒子（），比较它们所加的高频交流电源的周期和获得的最大动能的大小，有 (　　 )

A.加速氚核的交流电源的周期较大，氚核获得的最大动能也较大

B.加速氚核的交流电源的周期较大，氚核获得的最大动能较小

C.加速氚核的交流电源的周期较小，氚核获得的最大动能也较小

D.加速氚核的交流电源的周期较小，氚核获得的最大动能较大　　　　

图6

7、如图7所示，匀强电场水平向右，匀强磁场垂直纸面向里，带正电的小球在复合场中静止释放，最后落到地面上。关于该过程，下列说法中正确的是（　　　）

A、小球减少的电势能等于增加的动能

B、小球做匀变速运动

C、电场力和重力做的功等于小球增加的动能　　　　　　　　　　　　　　图7

D、若保持其他条件不变，只减小磁感应强度，那么小球着地时的动能不变

8、如图8，带电粒子在没有电场和磁场的空间以v从坐标原点O沿x轴方向做匀速直线运动，若空间只存在垂直于xoy平面的匀强磁场时，粒子通过P点时的动能为E_k；当空间只存在平行于y轴的匀强电场时，则粒子通过P点时的动能为 (　　　)　　　　　　　　　　　　　　　　

A．E_k　　 B．2E_k　　 C．4E_k　　 D．5E_k

二、实验题：

9、某电压表的内阻在20k~50k之间，现要测量其内阻，实验室提供下列可选用的器材：待测量电压表V（量程3V）、电流表A₁（量程0—200μA）、电流表A₂（量程0—5mA）、电流表A₃（量程0—0.6A）、滑动变阻器R（最大阻值1k）、电源ε（电动势4V）、开关K等，问：

图9

（1）所提供的电流表中，应选用________（填写字母代号）。

（2）为了尽量减小误差，要求测多组数据，试在图9中方框中画出符合要求的实验电路图（其中电源和开关及其连线已画出）。

10、热敏电阻是传感电路中常用的电子元件，电阻率随温度的升高而减小。现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整。已知常温下待测热敏电阻的阻值约40~50Ω．热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其它备用的仪表和器具有：盛有热水的热水瓶（图中未画出）、电源（3V、内阻可忽略）、直流电流表（内阻约1Ω）、直流电压表（内阻约5kΩ）、滑动变阻器（0~10Ω）、开关、导线若干．

（1）图10中a、b、c三条图线能反映出热敏电阻伏安特性曲线的是　　　　　．

（2）在图11的方框中画出实验电路图，要求测量误差尽可能小。

三、计算题：

11、如图12所示电路中，电阻R₁=8Ω，当开关K断开时，电压表的示数为5.7V，电流表的示数为0.75A，电源总功率是9W；当开关K闭合时，电压表的示数为4V。若开关断开和闭合时电源内部损耗的电功率之比是9：16，求电源的电动势和电阻R₂、R₃。（电表均可看成是理想电表）

图12

12、如图13所示，一质量为m的金属滑块，电量＋q，以某一初速度沿水平放置的绝缘板进入电磁场空间，匀强磁场方向如图13所示，匀强电场方向水平（且与地板平行），滑块与绝缘地板间的动摩擦因数为μ，已知滑块自A点沿绝缘板向右匀速直线运动，到B点与电路开关相碰，使形成电场的电路断开，电场立即消失，磁场依然存在，设碰撞时，滑块无电量损失，而动能变为碰撞前的1/4，滑块碰撞后，做匀速直线运动返回A点，往返总时间为T，AB长为L，求：

　　（1）匀强电场场强大小及方向?

　　（2）磁感应强度B为多少?

（3）全过程摩擦力做的功为多少?

图13

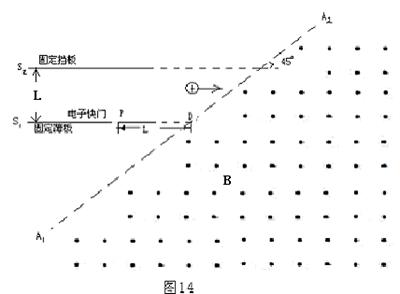

13、图14是某装置的垂直截面图，虚线A₁A₂是垂直截面与磁场区边界面的交线，匀强磁场分布在A₁A₂的右侧区域，磁感应强度B=0.4T，方向垂直纸面向外，A₁A₂与垂直截面上的水平线夹角为45°。A₁A₂在左侧，固定的薄板和等大的挡板均水平放置，它们与垂直截面交线分别为S₁、S₂，S₁与S₂相距L=0.2m。在薄板上P处开一小孔，P与A₁A₂线上点D的水平距离也为L，在小孔处装一个电子快门。起初快门开启，一旦有带正电微粒通过小孔，快门立即关闭，此后每隔T=3.0×10^-3s开启一次并瞬间关闭。从S₁S₂之间的某一位置水平发射一速度为v₀的带正电微粒，它经过磁场区域后入射到P处小孔。通过小孔的微粒与固定档板发生碰撞而反弹，反弹速度大小是碰前的0.5倍。
